Revit中如何为楼梯踏板和踢面编号?

发布于:2019-05-14 18:27:47
10113人 分享

对于基于构件的楼梯,可以为平面、立面或剖面视图中的梯段显示踏板/踢面编号。

对于任何注释,这些数字仅在它们所在的视图中显示。

注: 踏板/踢面注释不能添加到基于草图的楼梯。

添加踏板或踢面编号的步骤

  1. 单击“注释”选项卡 “标记”面板 (踏板编号)。

  2. 在“属性”选项板中,修改实例属性。

    这些属性值将保存并用作添加到模型的其他踏板/踢面编号的默认设置,提供一次性设置这些配置的方式。

    使用选项可以注释踏板或踢面、选择标记的方向以及修改编号的文字大小。

  3. 在平面视图中,将光标放在您希望放置编号的参照上,,从而高亮显示该参照(梯段上的位置)。

    • 左四分之一

    • 中心点

    • 右四分之一

  4. 单击以放置踏板/踢面编号。 (默认情况下,踢面将被编号。)

    注: 在剖面视图或立面视图中,踏板/踢面编号只能使用楼梯路径作为放置的参照。

  5. 如果需要,可以重复上一步向楼梯中的所有梯段添加踏板/踢面编号。

    楼梯中所有梯段的踏板/踢面编号都是按顺序排列的。

  6. 在“选择”面板上,单击 (修改)以结束该命令。

放置后修改踏板/踢面注释的步骤

  1. 选择踏板/踢面注释(根据需要使用 Tab 键将其高亮显示)。

  2. 在选项栏上,根据需要更改“起始编号”的值。

    “踏板/踢面编号的顺序将根据新值自动更改,并且楼梯中的所有踏板/踢面注释都将更新。

  3. 在“属性”选项板中,修改实例属性。

    当放置注释后编辑属性时,请注意,还可以更改用于放置注释的参照。

  4. 若要删除选定的踏板/踢面注释,请按“删除”。

以踢面为起点和终点的梯段

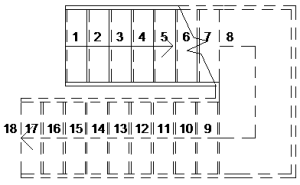

  • 踢面的编号为:

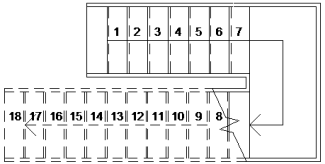

  • 踏板的编号为:

  • 注: 请注意,当您对以踢面为终点的梯段中的踏板编号时,最后一个踏板的编号将对应于平台(上图中的数字 8)。

以踏板为起点和终点的梯段

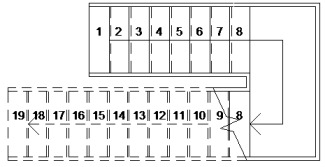

  • 踢面的编号为:

  • 踏板的编号为:

父主题: 楼梯文档

  • 踏板/踢面编号实例属性
