Revit是一款功能强大的建筑信息模型(BIM)软件，能够帮助建筑师和工程师设计、分析和绘制建筑模型。在Revit中，绘制风管立管是建立建筑模型的重要一步，下面将介绍如何在Revit中实现。

首先，打开Revit软件并创建一个新的项目。选择“建筑模板”，然后点击“创建”按钮开始新建项目。

在“平面”视图中，选择“管道”工具栏中的“风管”命令。然后，选择风管的类型，如矩形、圆形或椭圆形。

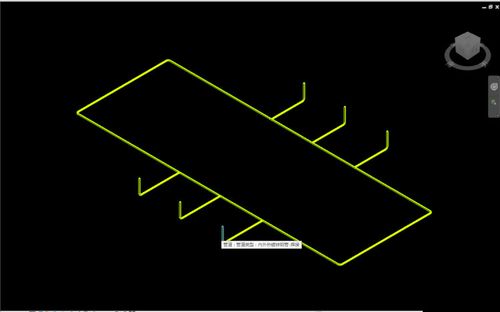

接下来，在平面视图中绘制风管路径。根据建筑的需要和设计要求，使用鼠标在建筑模型上点击和拖动，绘制风管的路径。

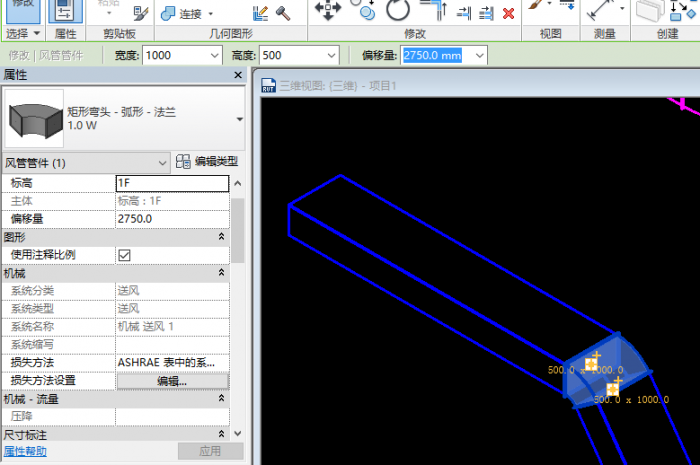

一旦绘制好了风管的路径，可以使用“修改”工具栏中的“编辑风管”命令来调整和修改风管的形状和方向。通过拖动和调整控制点，可以改变风管的形状和路径。

在风管路径绘制完毕后，需要给风管定义尺寸和参数。通过选择风管，然后点击“属性编辑器”中的“类型属性”按钮来设置风管的尺寸和参数。可以定义风管的宽度、高度、厚度等参数。

在Revit中，可以根据需要为风管添加附件，如风阀和末端连接件。通过在“修改”工具栏中选择“添加附件”命令，可以在风管上添加不同的附件。

最后，根据设计的需要设置风管的高度和细节。通过在“3D”视图中选择风管，然后点击“属性编辑器”中的“3D视图”按钮，可以调整风管的高度和细节。可以根据需要对风管进行剖切和旋转。

绘制风管立管是Revit建筑模型设计过程中的重要一步。通过使用Revit提供的风管工具和功能，可以方便快捷地绘制风管立管，并根据需要进行调整和修改。使用Revit的建筑师和工程师可以更加高效地设计和模拟建筑模型，提高工作效率。
