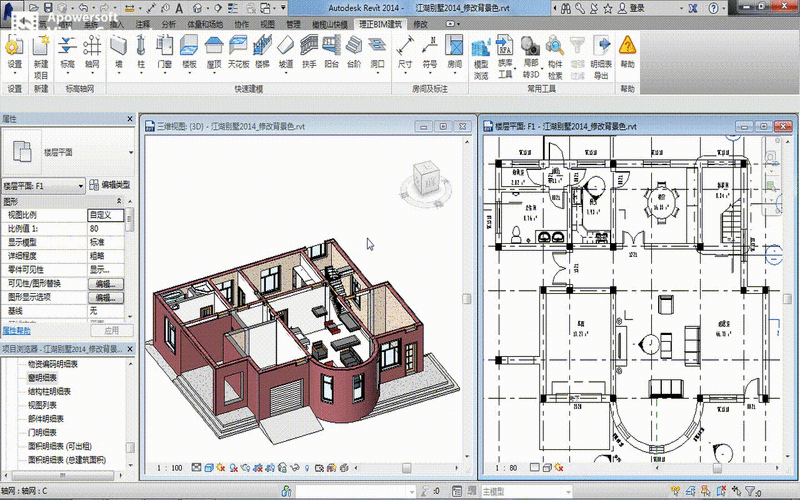

Revit是一款功能强大的建筑信息建模（BIM）软件，它可以帮助用户生成高质量的建筑图纸。下面将介绍如何在Revit中生成图纸的步骤。

第一步是创建或导入建筑模型。在Revit中，可以通过绘制基础墙体、楼板和屋顶等元素来创建建筑模型，也可以导入其他CAD软件生成的建筑模型。确保模型准确无误、完整无缺。

第二步是设置视图。在Revit中，可以设置各种视图来显示建筑模型的不同方面。常见的视图包括平面视图、立面视图和剖面视图等。选择适当的视图类型，并调整视图范围和比例，确保图纸能够清晰地展示建筑模型。

第三步是添加标注和尺寸。在Revit中，可以通过添加标注和尺寸来标记建筑模型的各个部分。选择合适的标注类型，并将其放置在需要标注的元素上。使用尺寸工具添加尺寸，确保图纸中的尺寸准确可读。

第四步是布局图纸。在Revit中，可以使用布局工具来设置图纸的页面布局。选择合适的图纸尺寸和方向，并将视图放置在图纸上。调整视图的位置和大小，使其适应图纸的要求。

第五步是添加图框和标题栏。在Revit中，可以通过添加图框和标题栏来完善图纸的外观。选择合适的图框和标题栏样式，并根据需要添加公司名称、图纸编号和日期等信息。

第六步是输出图纸。在Revit中，可以将图纸输出为各种格式，例如PDF、DWG和DGN等。选择合适的输出格式，并调整输出参数，然后点击输出按钮将图纸输出到指定的位置。

综上所述，通过以下步骤可以在Revit中生成图纸：创建或导入建筑模型、设置视图、添加标注和尺寸、布局图纸、添加图框和标题栏，最后输出图纸。通过利用Revit的强大功能，用户可以轻松生成高质量的建筑图纸。
