Revit技巧 | 如何在Revit中隐藏底层平面图

发布于:2024-10-27 08:10:01
1593人 分享

在Revit中隐藏底层平面图是一项非常有用的功能,它可以帮助我们更好地浏览和编辑模型。下面将介绍几种方法来实现这一目标。

如何在Revit中隐藏底层平面图 - BIM,Reivt中文网

方法一:使用剖面框隐藏

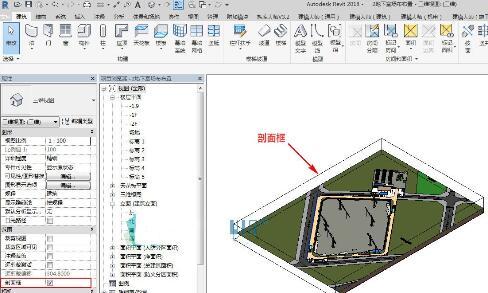

首先,选择要隐藏平面图的视图。然后,在Revit中选择“View”选项卡,在“Graphics”组中找到“Section Box”命令。点击该命令后,将鼠标放在视图中的位置,然后按住鼠标左键拖动,创建一个剖面框。该框将成为我们隐藏平面图的边界。

接下来,在Revit中选择“View”选项卡,在“Graphics”组中找到“Visibility/Graphics”命令。在弹出的“Visibility/Graphics Overrides”对话框中,选择“Annotation Categories”选项卡。在该选项卡下,找到“Section Head”并取消勾选它,以隐藏剖面图中的标注和标记。

然后,选择“Model Categories”选项卡。在该选项卡下,找到“Planes”并取消勾选它,以隐藏平面图。

最后,点击“OK”按钮应用更改。现在,我们已成功隐藏了底层平面图。

方法二:使用“Hide at Scales Coarser than”功能

首先,选择要隐藏平面图的视图。然后,在Revit中选择“View”选项卡,在“Visibility/Graphics Overrides”组中找到“Visibility/Graphics Overrides”命令。点击该命令后,将弹出“Visibility/Graphics Overrides”对话框。

在该对话框中,选择“Model Categories”选项卡。在该选项卡下,找到“Planes”并展开它。然后,在“Hide at Scales Coarser than”下拉菜单中选择适当的比例尺。这将使平面图只在比例尺较大的情况下可见。

最后,点击“OK”按钮应用更改。现在,我们已成功隐藏了底层平面图。

方法三:使用“Phasing”功能

首先,选择要隐藏平面图的视图。然后,在Revit中选择“View”选项卡,在“Graphics”组中找到“Phasing”命令。点击该命令后,将弹出“Phasing”对话框。

在该对话框中,选择“Phasing”选项卡。在该选项卡下,找到“Phase Filters”并选择“New”创建一个新的阶段过滤器。在新创建的阶段过滤器中,选择“Show”选项卡,并取消勾选“Show Hidden”复选框。这将隐藏所有属于选定阶段的元素。

然后,在Revit中选择“View”选项卡,在“Windows”组中找到“Phases”命令。点击该命令后,将弹出“Phases”对话框。

在该对话框中,选择“Phase Filters”选项卡。在该选项卡下,找到先前创建的新阶段过滤器,并将其应用于视图。

最后,点击“OK”按钮应用更改。现在,我们已成功隐藏了底层平面图。

如何在Revit中隐藏底层平面图 - BIM,Reivt中文网

通过以上三种方法,我们可以轻松地在Revit中隐藏底层平面图。根据实际需求选择适合的方法,可以使我们更高效地进行模型的浏览和编辑。
