1、 使用快捷键VV，选隐藏其他导入的CAD图，便于绘图。

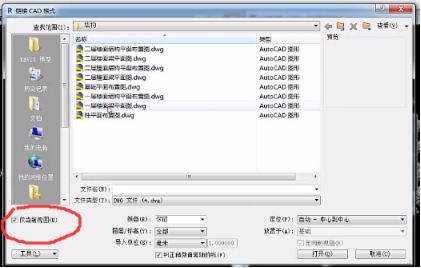

2、首先选择链接CAD（方便修改），记住要勾选仅当前视图选项，否则导 入的CAD图将会出现在所有视图中，给模型绘制带来不必要的麻烦。

2、 选择快捷键AL，将导入的图纸对齐绘制的轴网，选择CAD图，并勾选前景选项

3、打开结构选项卡，选择梁，并找到符合图纸要求类型的梁，或者选择载入族的方式进行绘制。

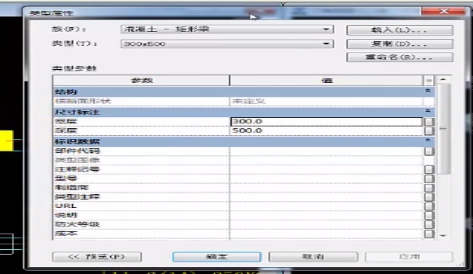

5、点击编辑，根据需要的规格对梁的数据进行修改。

6、在对梁进行绘制是，可使用直线或拾取线进行绘制。然后再根据图纸进行调整（可使用快捷键AL进行对齐）。在绘制梁应以图纸标注的尺寸进行绘制。（可使用快捷键DI测量绘制的梁宽度是否符合要求）

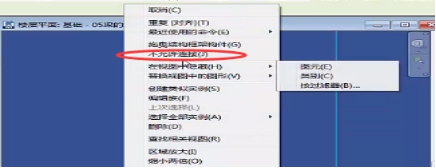

7、若绘制完梁后，梁和柱之间有一条缝隙，可将鼠标放置于拖拽端点上，右键选择不允许连接选项，即可解决问题。

8、使用快捷键EL，进行测量所绘制梁的标高是否符合要求。若与图纸有所出入可选择修改偏移量修改到正确的标高。除此之外，还可以在绘制梁之前，预先设置好梁的标高，这样可以大幅提高绘图的速度，减少重复的操作。
