Revit如何导出PDF格式图纸?下面就来讲解一下。

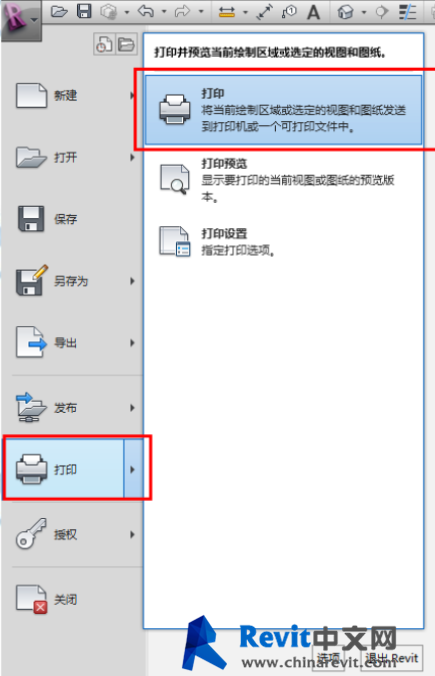

1、点击左上方"应用程序菜单"即“R”图标,选择打印选项

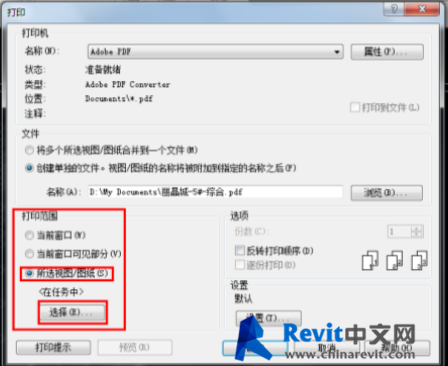

2、在弹出的对话框中,需要设置图纸“打印范围”,选择所选的视图/图纸选项,点击选择按钮,选择我们需要打印的图纸。

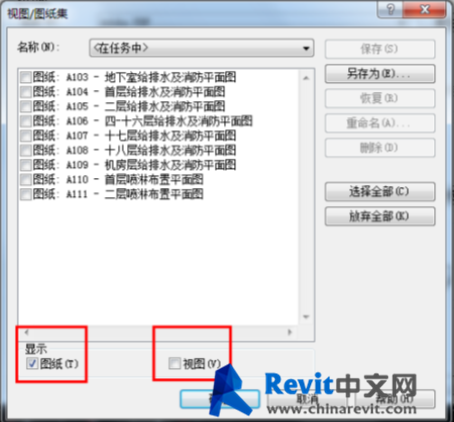

3、在弹出的视图和图纸集对话框中,可以直接勾选图纸,选择我们需要打印的图纸。

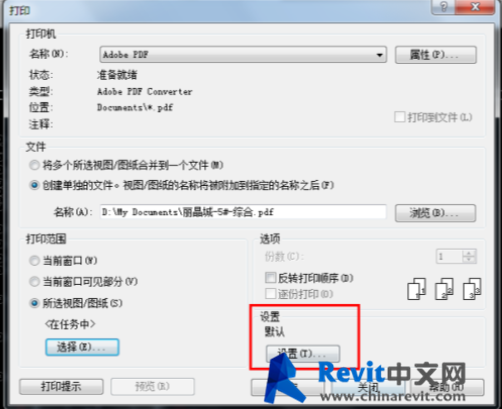

4、图纸选择完成之后,对打印的图纸进行设置,点击右下角设置

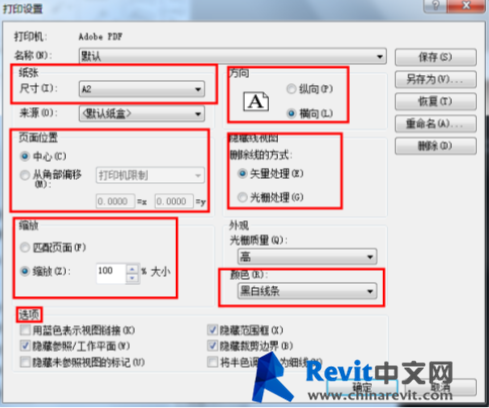

5、再打印设置中,设置内容有:纸张尺寸选项,打印方向,页面布置一般选择为中心,隐藏线视图选择矢量处理,颜色为黑白线条
注意:选项中的内容是否勾选对图纸影响
6、对于没有所需要的图纸,可以在打印对话框中,点击属性按钮,在设置中添加自己所需要的图纸尺寸。
