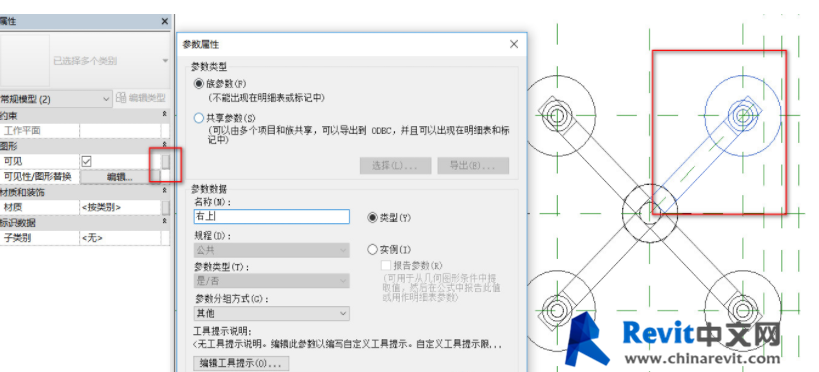

Revit如何创建驳接爪嵌板?在驳接爪族中，选中驳接爪的爪子和杆通过点击可见，添加参数。按照如此，分别创建右上、右下、左上、左下类型参数。

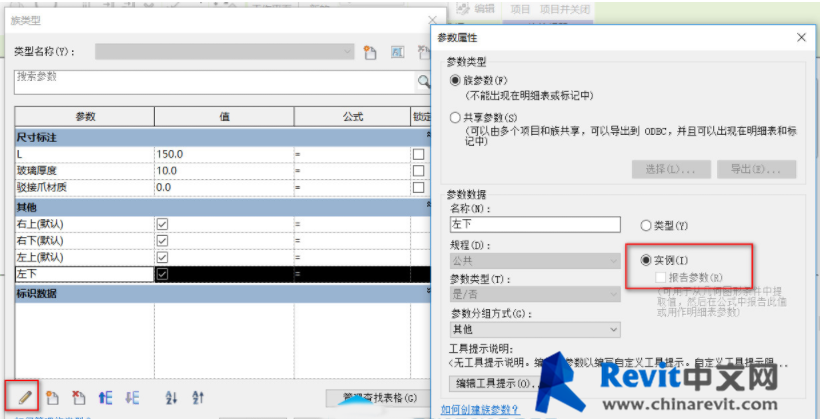

再将每个参数改为实例参数，这样我们族载入到嵌板中时，我们可以对驳接爪进行控制。通过编辑族修改，修改完之后会出现默认。

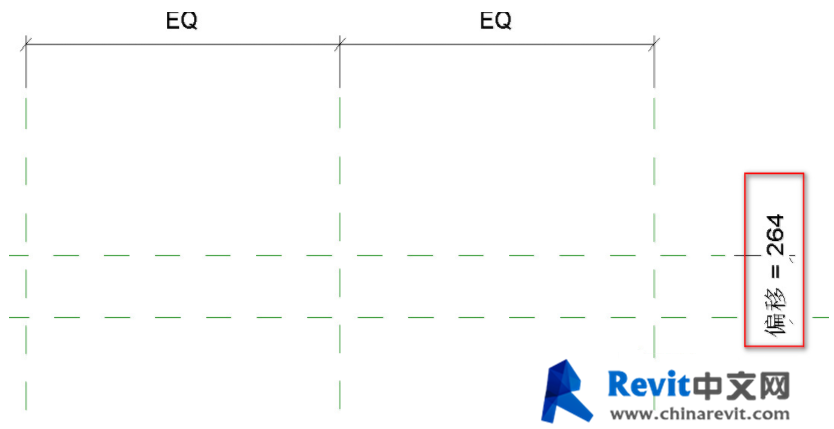

新建一个族选择公制幕墙嵌板进行绘制。给定一个参照平面，进行标准并赋予一个参数为偏移。

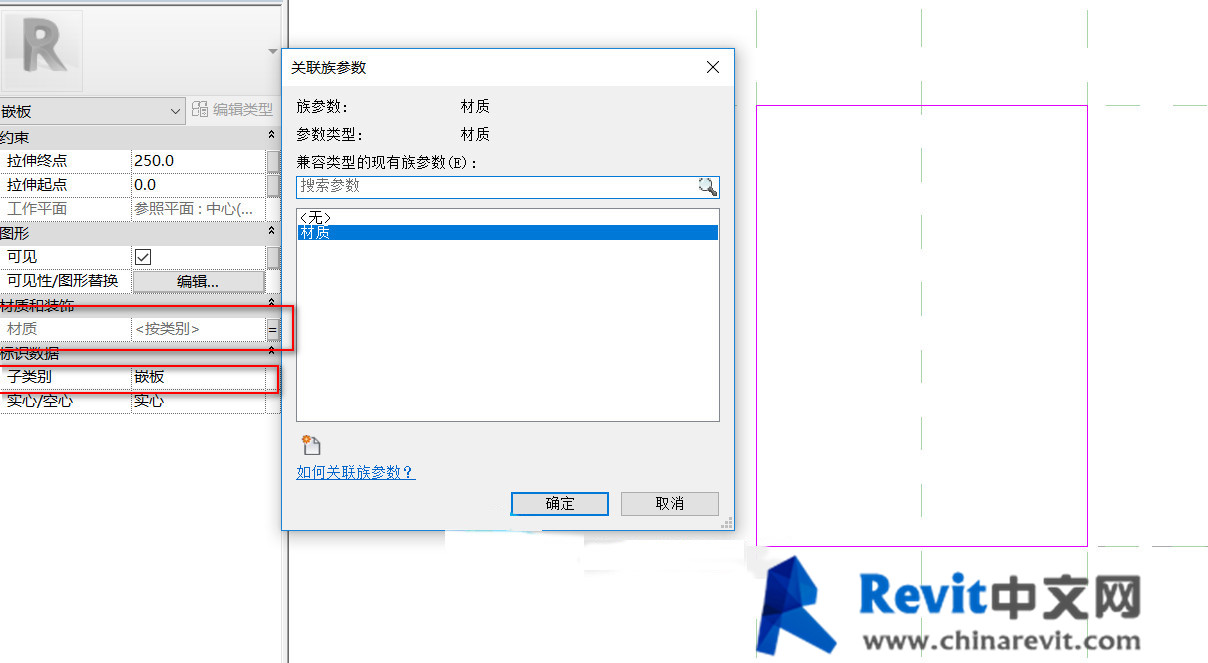

进入立面视图，利用拉伸工具绘制嵌板并锁定，将子类别修改为嵌板。添加一个材质参数，完成拉伸。

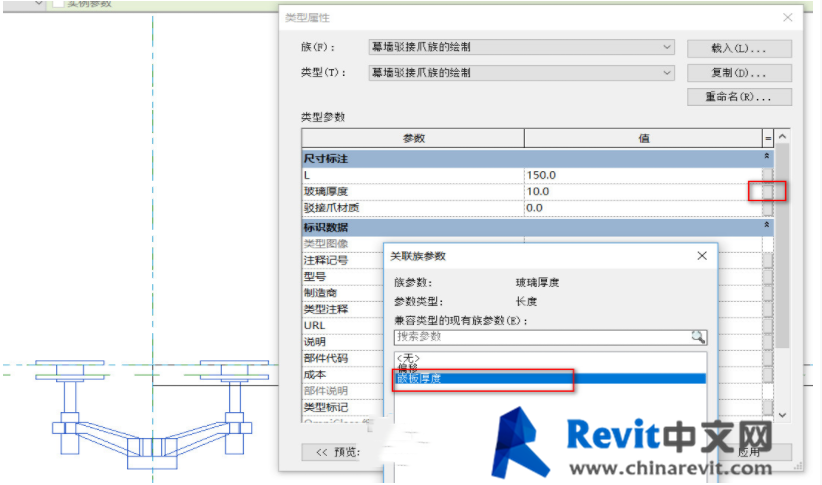

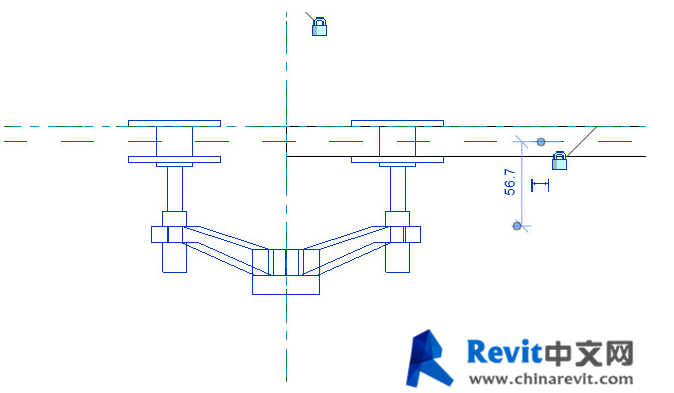

进入到平面视图将我们的拉伸的上端与我们绘制的偏移参照线对齐并锁定。给嵌板添加注释并添加嵌板厚度参数。修改参数嵌板厚度为20，偏移为10，载入我们的驳接爪族。利用对齐工具修改位置并锁定。选择驳接爪族，点击编辑类型再玻璃厚度后面的小按钮将嵌板厚度关联参数。

这样驳接爪的玻璃厚度参数就跟嵌板厚度关联在一起了。

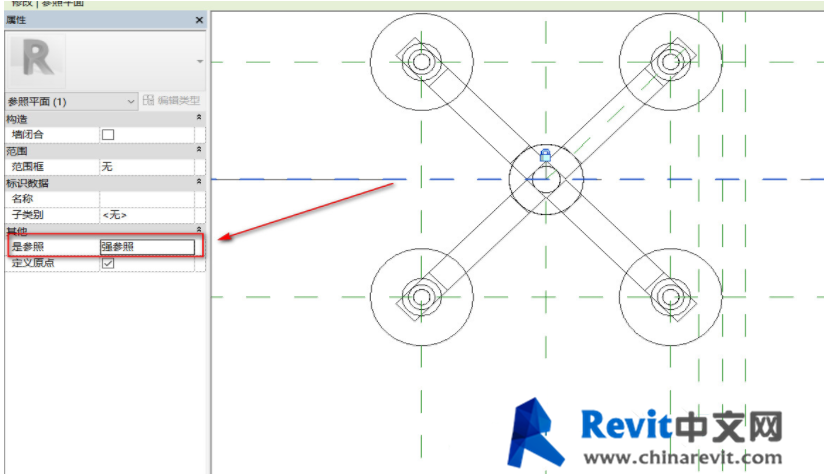

进入立面视图，点击驳接爪进行编辑族，在驳接爪的前里面中，选择中间的参照线将其改为强参照。这样在嵌板族绘制中就可以将驳接爪进行中心锁定。

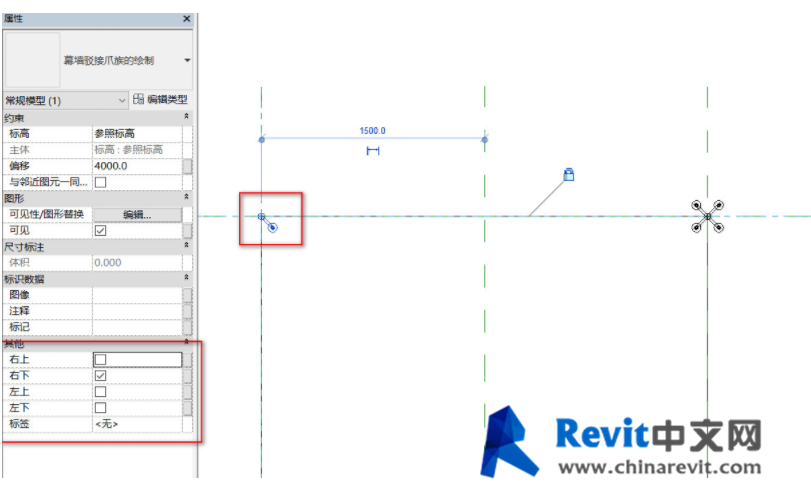

利用镜像工具和复制工具将其他3个角落的驳接爪补齐，要注意对驳接爪进行立面和平面的参照面锁定。选择驳接爪，在属性面板中只勾选右下，其他驳接爪也如此操作。这样当多个驳接爪嵌板在一起时驳接爪就不会重叠。
