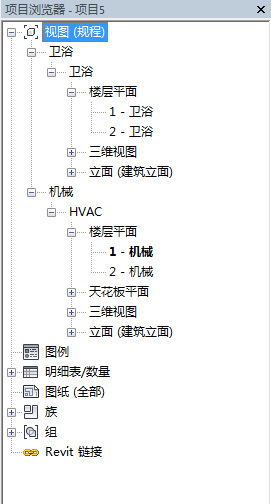

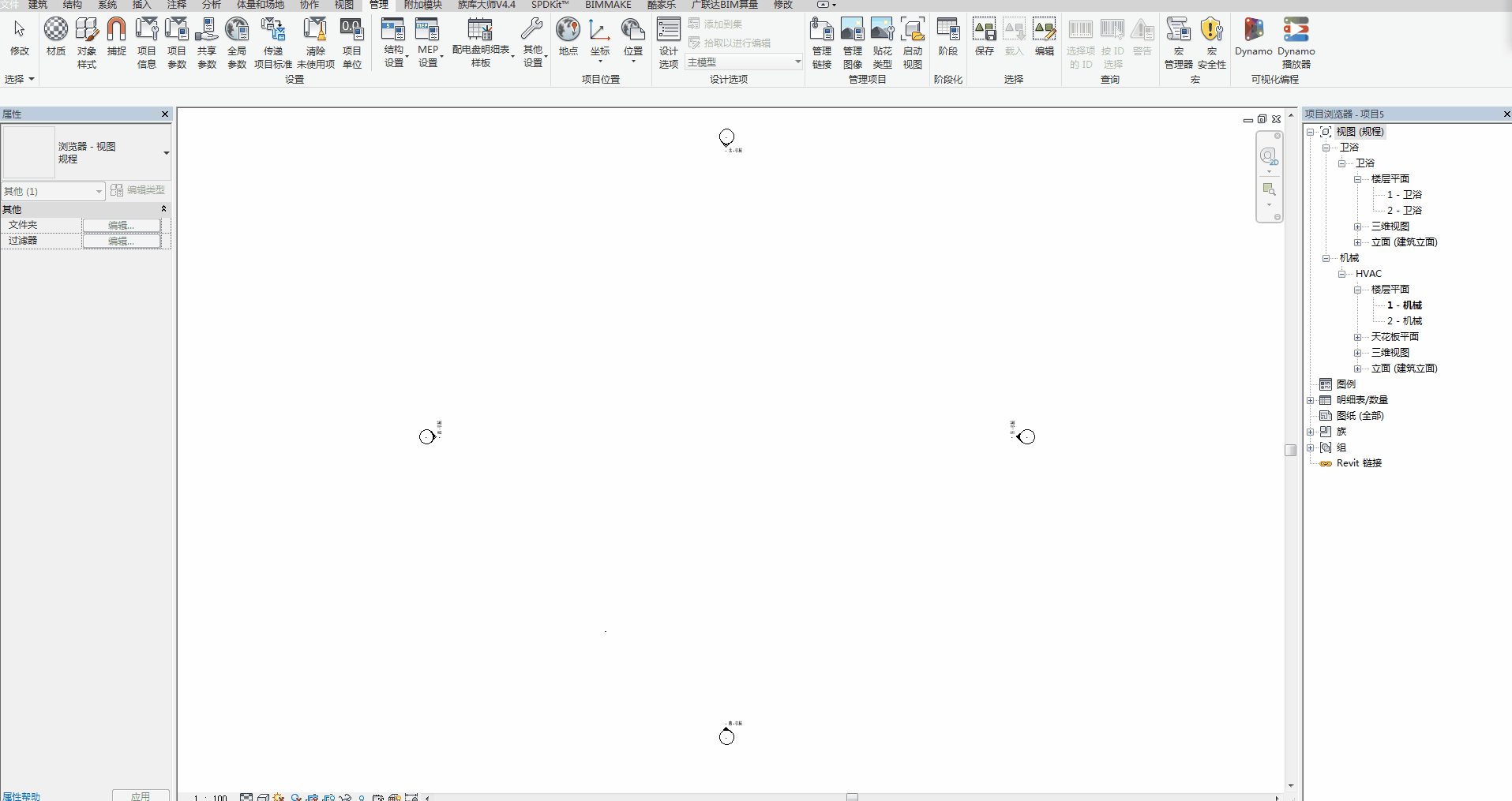

大家都知道，在默认打开一个样板的情况下，它的项目浏览器如下图所示（这里以机械样板为例）：

可是正常情况下这些分类是不满足工程要求的，那怎么对这些视图进行自定义分类呢？

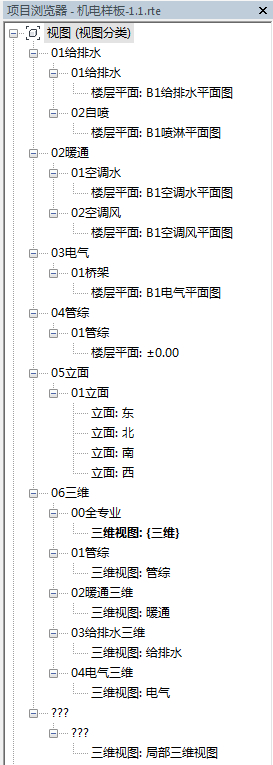

我们先来看看自定义过后的成果：

可以看到，这是对各个机电专业进行了视图的分类，这样做的好处就是更方便查看本专业的模型。下面就来告诉大家怎么对这些视图进行自定义。

原理：通过对视图增加实例参数进行视图分类

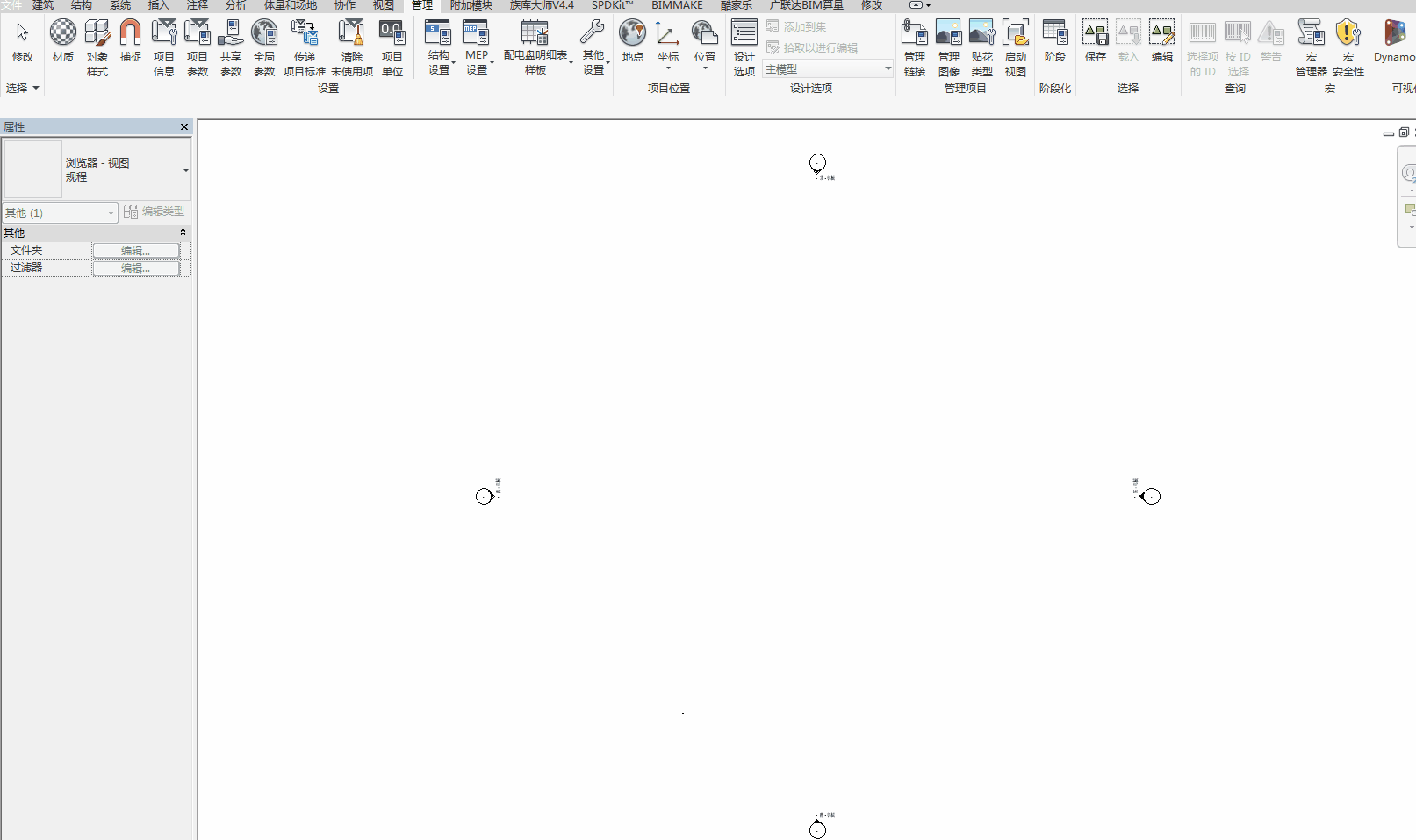

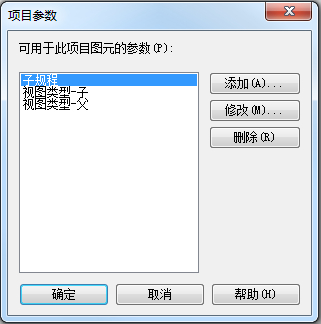

1、依次点击管理选项卡→项目参数→添加，在参数数据名称填写“视图类型-父”，选择参数类型为“文字”，修改参数应用类别为“视图”。重复上述步骤创建“视图类型-子”

2、右击项目浏览器顶部的视图总类别，选择“浏览器组织（B）...”，在弹出的选框中点击“新建”，输入视图名称后点击确定

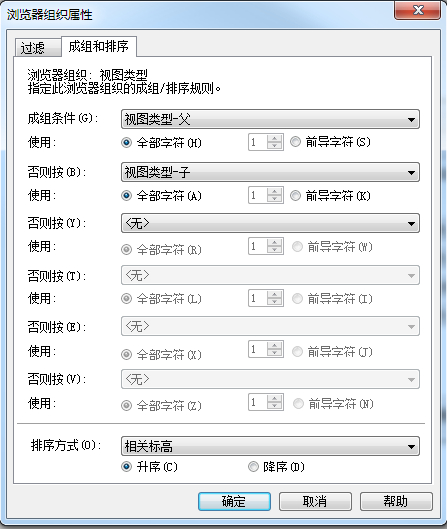

3、在弹出的选框中选择成组和排序选项卡，修改成组排序的规则如下图：

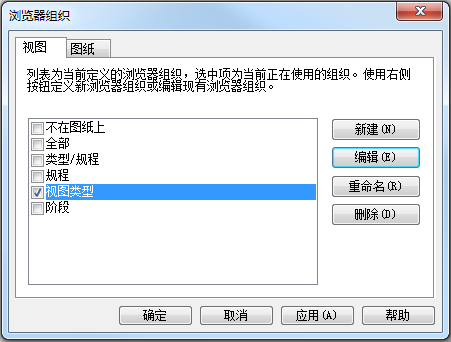

单击确定，将新建好的视图总类勾选后单击确定。

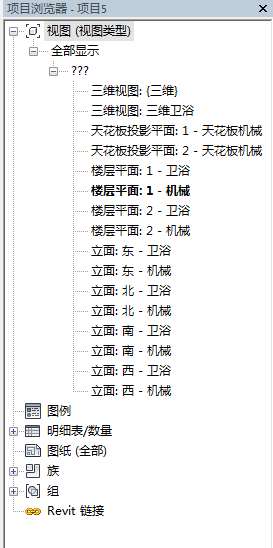

4、创建完毕后会发现，项目浏览器所有的视图都在一起了，如下图：

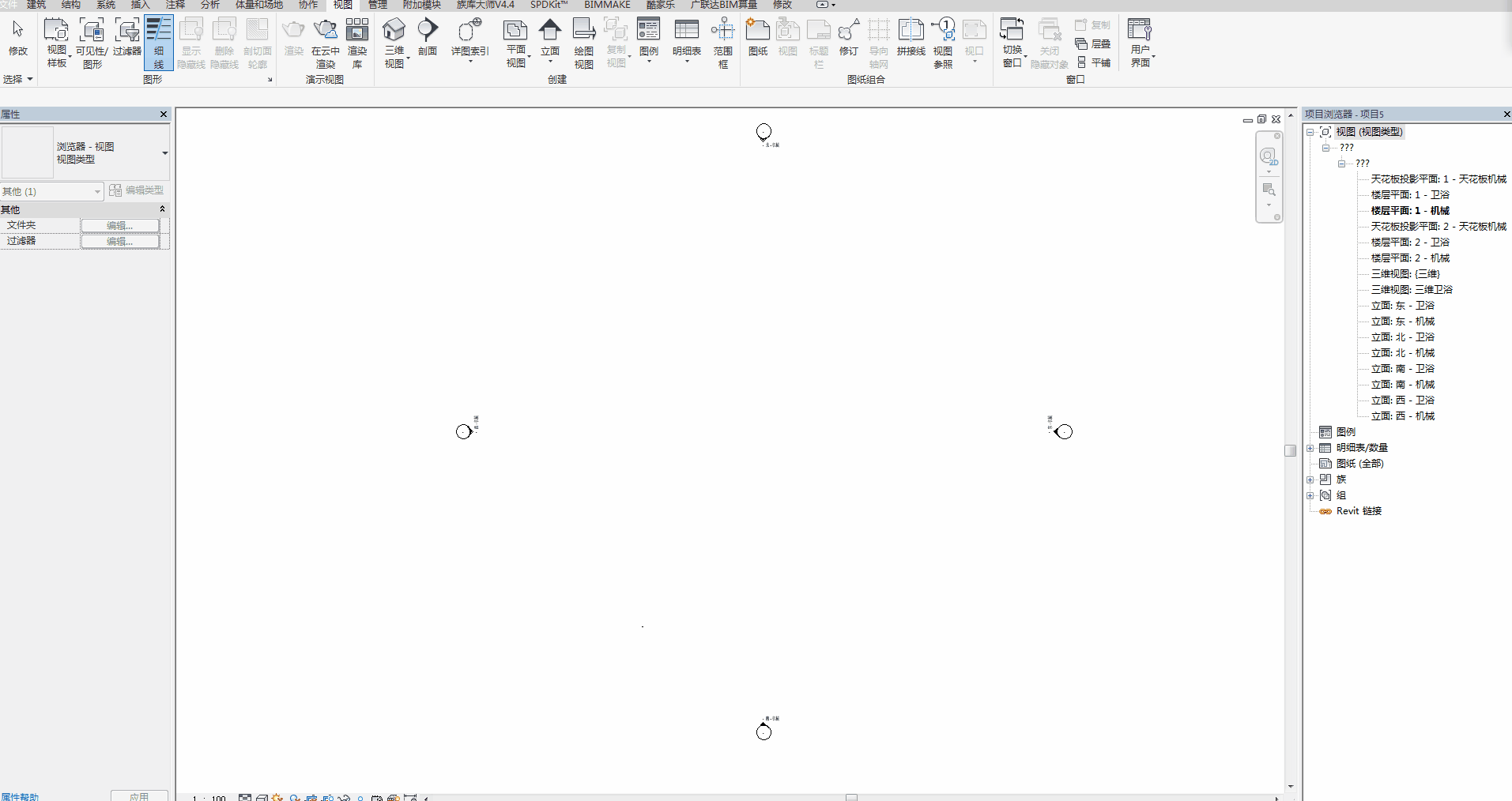

5、下面就要对每个视图进行参数定义，选择想要分类的视图，在属性面板中将“视图类型-父”、“视图类型-子”对应修改为专业名称

6、这样就完成了一个视图的分类，剩下的视图或者新建的视图就是重复第五个步骤，直至对每个视图定义完成即可。

注：如果有两个视图使用的是相同标高则需要复制视图再修改名称即可。
