1. 打开要添加软风管的风管系统所属的视图。

2. 单击“系统”选项卡 “HVAC”面板 （软风管）。

   注： 也可以在风管端点连接件上单击鼠标右键，然后使用上下文菜单中的“绘制软风管”选项。 请参见将软风管连接到现有风管系统。

   有些构件具有多个连接件，这些连接件以叠层方式显示。 在叠层的连接件绘制软风管时，将显示“选择连接件”对话框，通过该对话框可以指定要使用的连接件。

3. 在“类型选择器”中，选择与新风管要连入的管网相匹配的风管类型。

4. 在功能区上，选择放置选项。

5. 在选项栏上，指定布局选项，然后单击“应用”。

6. 在功能区上，确认已选中“在放置时进行标记”，以自动标记风管。 然后在选项栏上指定下列标记选项：

   目标	操作
   修改标记方向	选择“水平”或“垂直”。
   载入其他标记	单击“标记”。
   在标记与风管之间包含引线	选择“引线”。
   修改引线的默认长度	在“引线”复选框右侧的文本框中输入值。

7. 在绘图区域中，单击软风管的起点。

   在连接到现有风管时，可以单击机械设备或风道末端上的连接件，也可以单击现有管网的中心线，以指定风管的起点或终点。

   有些构件具有多个连接件，这些连接件以叠层方式显示。 在叠层的连接件绘制软风管时，将显示“选择连接件”对话框，通过该对话框可以指定要使用的连接件。

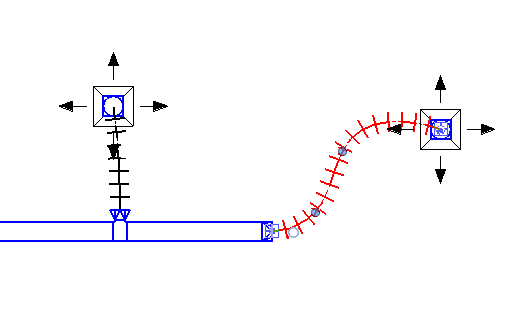

8. 沿着您希望软风管经过的路径拖曳风管预览的端点。

9. 单击风管弯曲所在位置的各个点。

   单击软风管中的弯曲位置即可放置可用于重建软风管形状的顶点。 也可以使用软风管关联菜单中的选项来插入和删除顶点。

10. 单击风道末端、风管管段或机械设备上的连接件，以指定软风管的端点。



    过渡件和 T 形三通会自动添加到风管系统中，以便于连接软风管。

    圆形风管图元（刚性和柔体）在隐藏线视图中使用中心线显示。 对于风管管件，可以通过编辑族，添加模型线，然后将其子类别设置为中心线来替换默认中心线。

    椭圆形和矩形风管图元不在隐藏线视图中使用中心线显示。

    默认情况下，在美式样板中会禁用中心线。
