在设计建筑方面，无论是之前还是现在都会用到Revit软件和CAD软件，但是也会出现一些问题，在Revit中导入CAD，拾取的轴网时会出现有很细小的误差，此时该如何解决呢?有时尺寸标注显示是整数的构件往往带有很细小的尾数。在通常情况下这些尾数可以忽略。但是输出在施工图的时候这些尾数往往会影响出图表达，此时该如何解决这个问题。

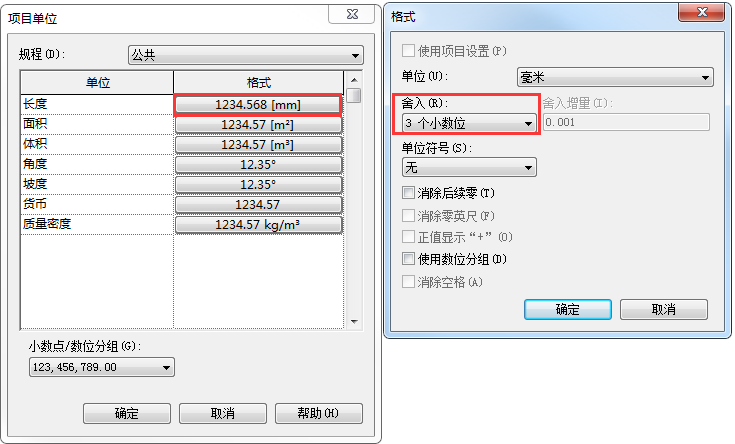

1、首先点击“管理”选项卡中“设置”面板下的“项目单位”命令。在弹出的对话框中选择“长度”命令。然后设置成如图所示样式，点击确定。

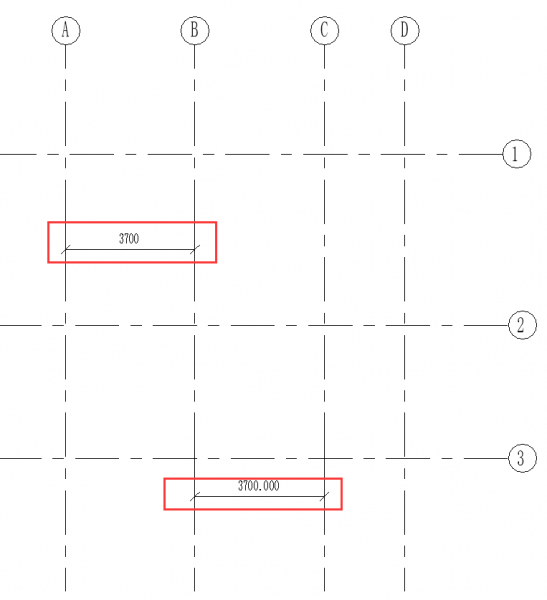

　　2、绘制轴网,如图所示。

　　此时修改标注的单位尾数，有两种方法：

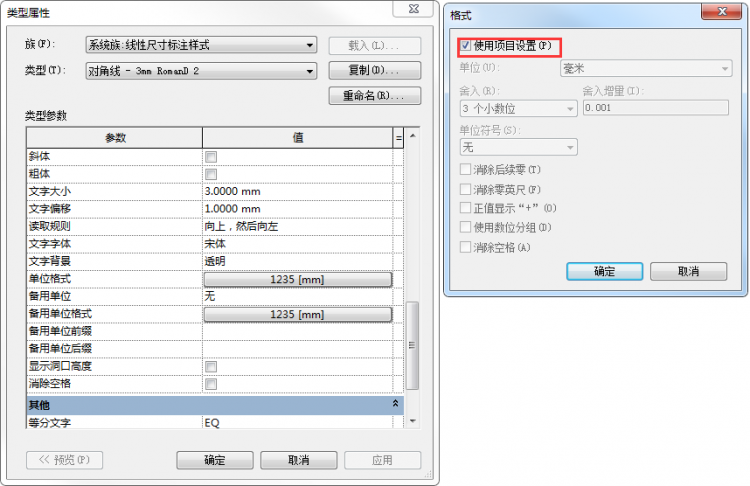

　　第一种：选中尺寸标注，在其类型属性中，将尺寸标注**一个新类型出来，点击“单位格式”，并勾选使用项目设置，如图所示。

　　第二种：选中尺寸标注，在其类型属性中，将尺寸标注**一个新类型出来，点击“单位格式”，将其舍入改为“3个小数位”，如图所示。

　　3、设置完成后可以发现临时尺寸标注是带有三位小数，如图所示。
