本文讲述的重点是隐藏与显示某一类型构件。如板、柱、墙等。
例如当布完“板”后，在三维视图进行模型观察时，“板”会遮挡其它构件，不便于观察，这时就需要将“板”隐藏。

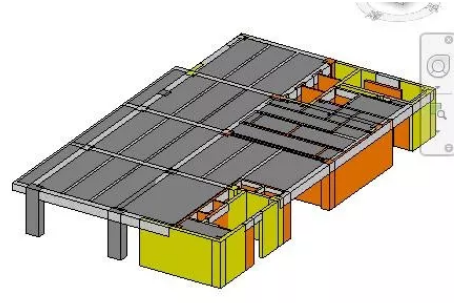

如图一所示，布完板后，在三维视图中就很难看到柱或其它模型构件。
图一

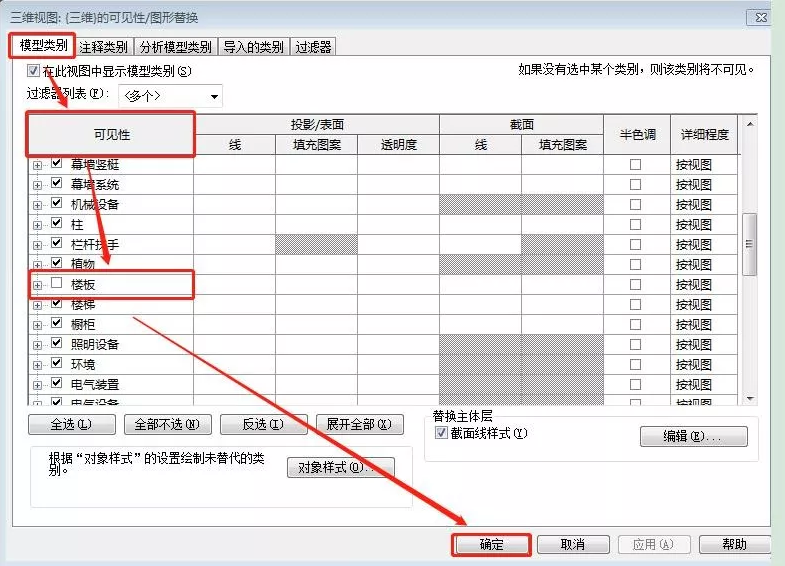

输入“VV”快捷键，即可打开如图二的“图形可见性设置”。并且在“模型类别”列表里的“可见性”一栏中找到“楼板”一项，将其前面的“对勾”取消掉，点击确定。
图二

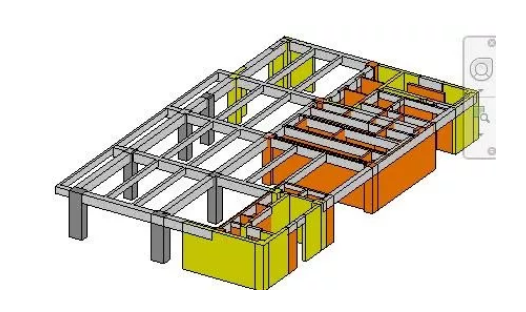

此时可以发现，布置的“板”被隐藏了，现在可以清楚的观察“板”下面的其他构件。如需再次显示“板”构件，则将其左侧的“对勾”打上即可显示。同理，如还需要将“墙”等其他构件隐藏，如上操作即可，不再赘述。
图三
编辑：李志伟、王祥祥
审核：邓承婷
