Revit中设置房间只要有房间放置、标记房间、房间分隔、修改房间名称、编辑颜色方案几个步骤。下面将详细介绍一下用这几个步骤绘制房间的操作方法。
一、房间放置

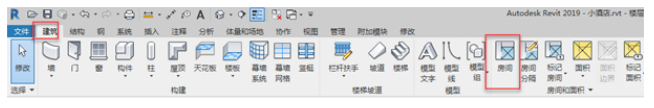

在平面视图中，点击【建筑】选项卡的【房间】，即可在平面视图中放置房间，放置房间时候，如果放置的范围是具有房间边界图元的封闭范围，会根据封闭空间确定房间的大小，如果放置的范围不是封闭范围，则会提醒房间不在完全闭合的区域中。所以在放置房间之间，先定义房间边界。

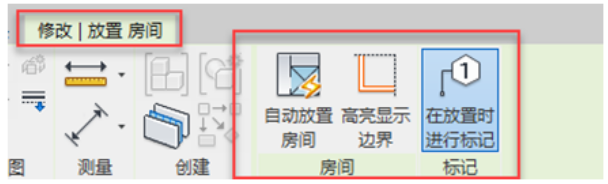

点击【房间】命令之后，进入到【修改/放置房间】模式，同时可设置自动放置房间，对放置的房间进行标记。

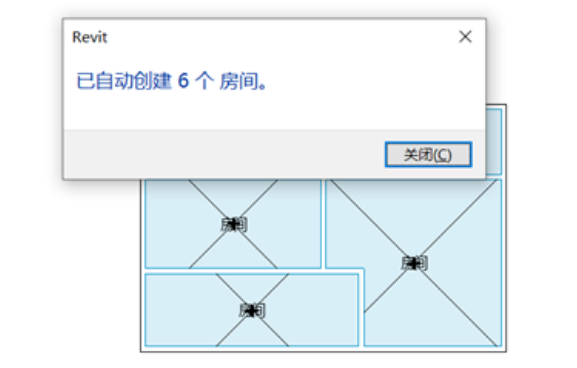

选择【自动放置房间】之后，会在当前标高上的所有闭合和边界区域中放置房间。

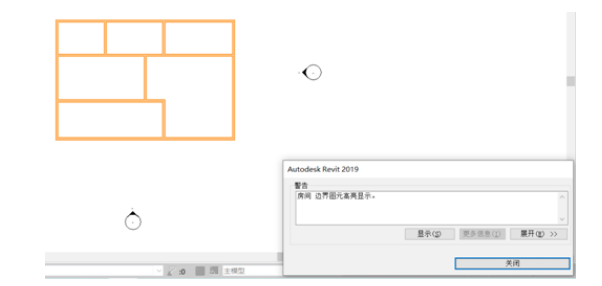

选择【高亮显示边界】，当前视图会以金黄色高亮显示所有房间边界图元，并显示一个警告对话框，要退出该警告对话框并消除高亮显示，请单击“关闭”。
选择【在放置时进行标记】，对所放置的房间当前所使用的标记族进行标记，如果当前项目没有标记族，需要载入对应的房间标记族。在属性栏里【编辑类型】，载入选择【China】→【注释】→【标记】→【建筑】，选择房间相关的标记族载入。
二、标记房间

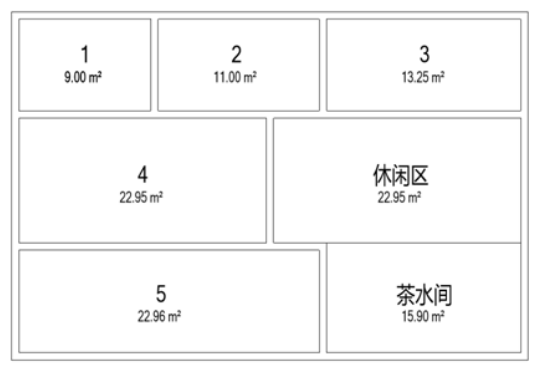

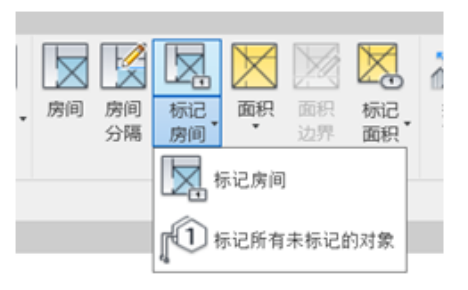

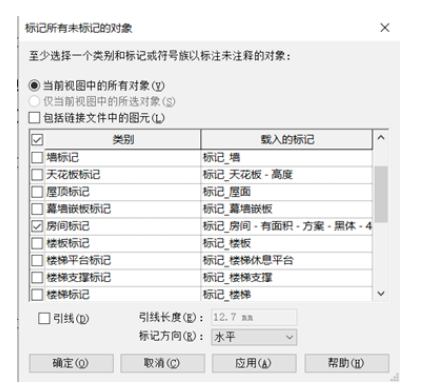

点击【房间标记】下拉三角，一个是【房间标记】，一个是【标记所有未标记的对象】。【房间标记】需逐一进行标记，并且标记的房间都有亮显。【标记所有未标记的对象】可将未标记的都进行一次性标记。
三、房间分隔
点击【房间分隔】，在想要分隔的地方画一段分隔线，拾取房间，点击【在放置时进行标记】，房间边界便不会拾取房间的整个墙体，而是以墙体和房间分隔线作为边界标记房间。
四、修改房间名称

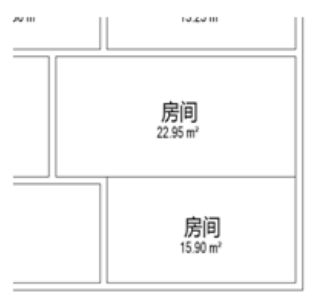

双击房间名称，会进入到族页面当中，此时我们需要设备族的双击行为为【不进行任何操作】。修改完成可在图中双击直接修改名称，不会进入到族页面当中。
五、颜色方案

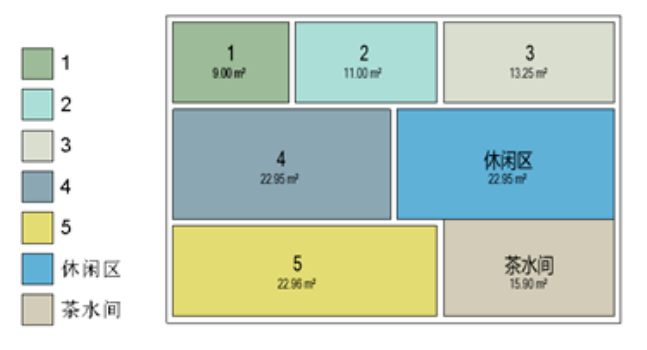

点击【房间与面积】下拉三角，选择颜色方案，弹出【编辑颜色方案】对话框编辑。选择类别-房间，颜色-名称。确定应用。到平面视图中还是没有颜色，在属性栏下设置颜色方案就能看见了。

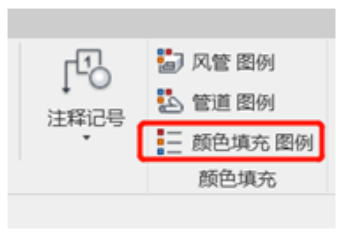

在【注释】选项卡下选择【颜色填充图例】可以创建颜色图例。
