有些朋友在绘制中涉及到了弧形幕墙的问题，那么在Revit中如何绘制弧形幕墙？下面就为大家分析一下。

打开Revit软件，先使用“建筑”选项卡下的“墙”命令，绘制一段弧形墙，在使用“墙”命令下面的“幕墙”类型在刚刚绘制的墙上绘制弧形幕墙，我们会看到绘制的弧形幕墙依然是直线的，怎样调整呢?

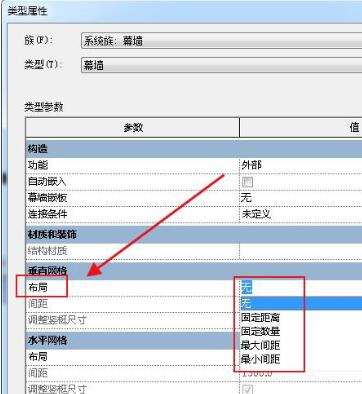

      选中幕墙，单击属性栏的“编辑类型”进入到类型属性对话框，将“垂直网格”中的“布局”参数值设置一个值进行调整即可(除了“无”其他值都可以)。

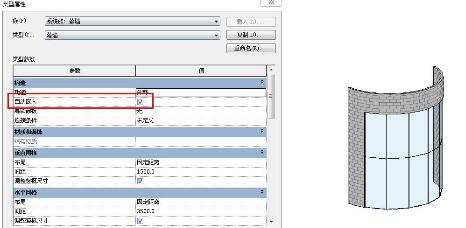

      点击“确定”后会发现幕墙已经变成了弧形，但是没有剪切墙体，回到类型属性对话框，勾选“自动嵌入”即可自动剪切墙体。

      上面就是小编为大家带来的Revit绘制弧形幕墙的操作教程，一起来学习学习吧。相信是可以帮助到一些新用户的。
