Revit过滤器中投影表面与截面有哪些区别？下面就为大家分析一下。

首先，投影就如同看幻灯片，是通过你的眼睛把物体的轮廓直线投影到画面上;

而截面是用假想的刀子把物体分割，然后通过一定的方向把物体轮廓画到画面上，刀子经过的实体部分，要有截面线产生;

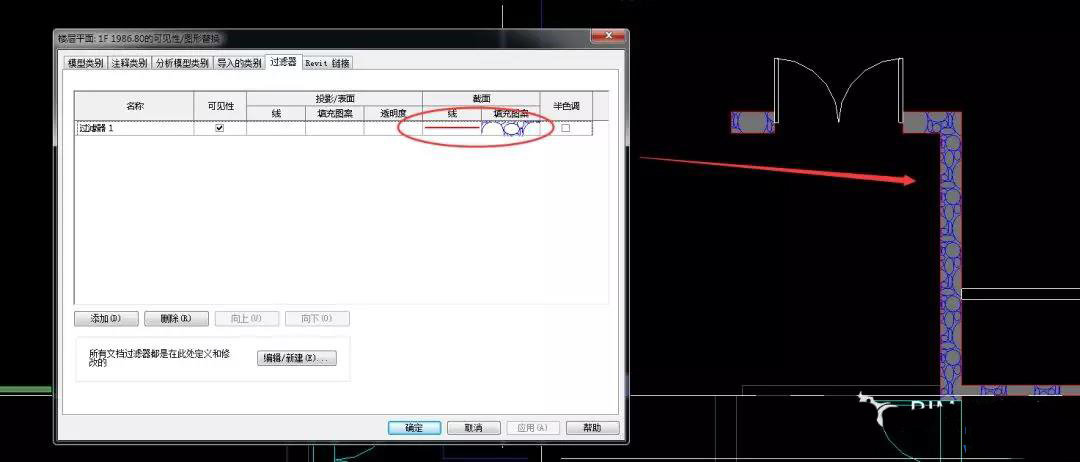

当模型图元的位置与视图范围中剖切面相交时，即模型被剖切到，此时，在平面视图中显示图元的截面线条信息;

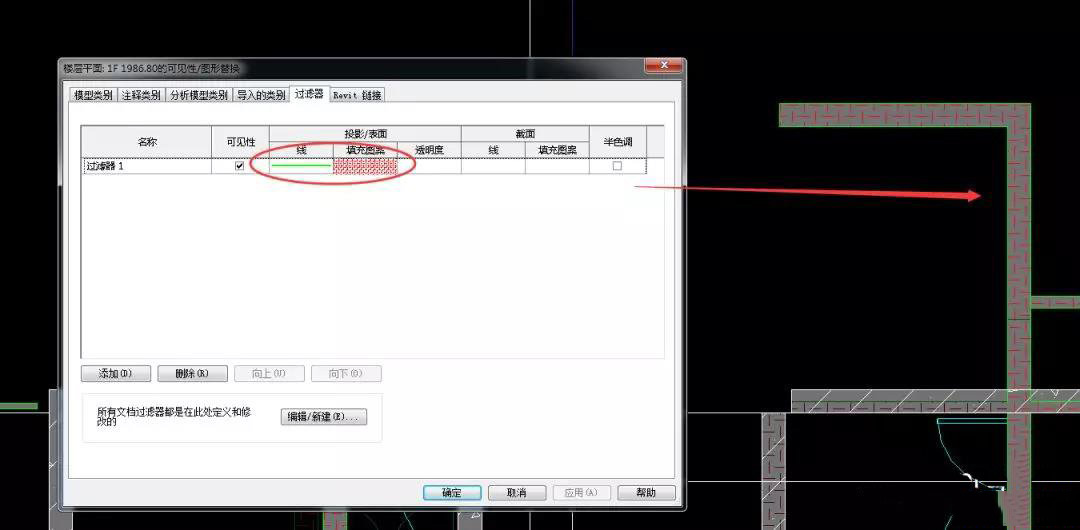

当模型图元在视图范围中剖切面以下，深度标高以上的位置时，即模型没有被剖切到，此时，在平面视图中显示图元的投影线条信息;

表面线条信息在平面视图中不显示，只能在三维视图或立面视图中查看，即模型外表显示信息。
