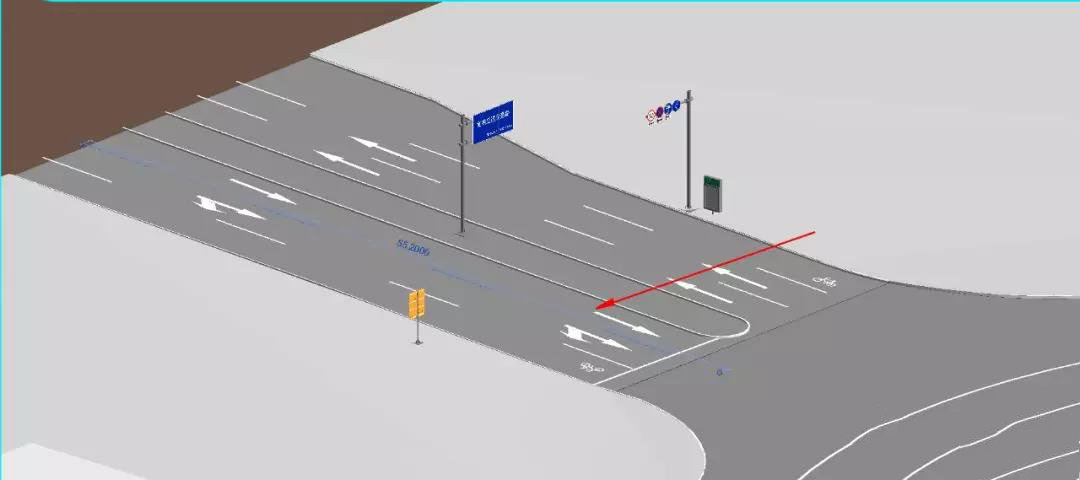

在使用到Revit软件的过程中，有些功能是一些朋友还不太熟悉的，比如，在Revit有一个工具“子面域”，用于在地形表面内定义一个面积，可以给它应用不同属性集(例如材质)来创建道路，创建子面域不会生成单独的表面。如果要创建可独立编辑的单独表面，可以使用“拆分表面”工具。

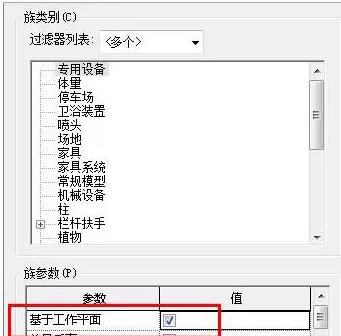

创建子面域的前提是要把地形创建好，子面域是基于地形创建的，地形带有斜坡，那么创建的子面域同样有斜坡。但是假如要在该子面域上放置构件就会有问题，若是基于主体的族构件，那么一定要勾选族类别与族参数对话框中的“基于工作平面”，在拾取子面域为主体时，才会自动旋转方向与子面域方向相平行。

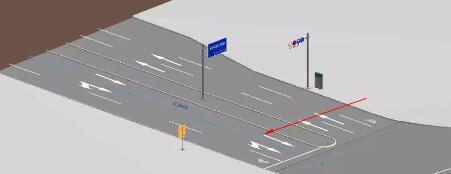

若要放置基于线或基于面的族构件(比如：道路标线)，你会发现根本拾取不到子面域，此时该怎么办呢?必须换一种方式绘制道路，可以使用“建筑地坪”工具，点击“体量和场地”选项卡下“场地建模”面板中的“建筑地坪”工具，绘制好道路边线，不要急着点击完成，在完成按钮旁边找到“坡度箭头”工具，给地坪添加坡度，与地形坡度一致。

点击完成，此时再在建筑地坪上放置基于线或基于面的族构件就没问题了。

以上这里为各位分享了Revit在地形上绘制带坡度的道路的详细步骤。
