Q1:为什么在新建的楼层平面视图上

    看不到轴网？怎么才能显示？

    用Revit的“轴网”命令绘制的轴线都是有空间概念的，一般在其中一个平面上绘制的轴线都会出现在其他楼层平面上，但有时会发现，在画好轴线之后再新建楼层平面，轴线在后绘制的平面视图中不能显示。

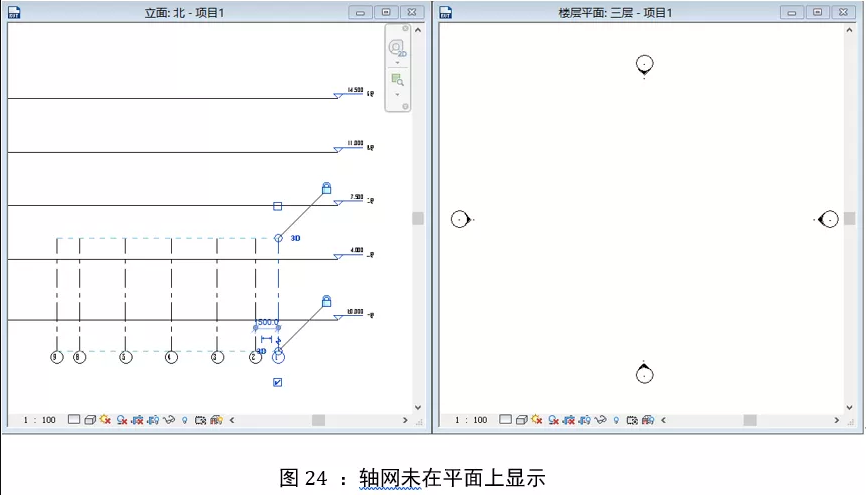

    这是因为，有空间概念的轴线并未和新建的平面视图相交，解决办法是进入一个立面视图，拖拽轴网标头与相应的标高相交，比如，未拖拽前如图24所示，右侧的三层平面视图中看不到轴网。

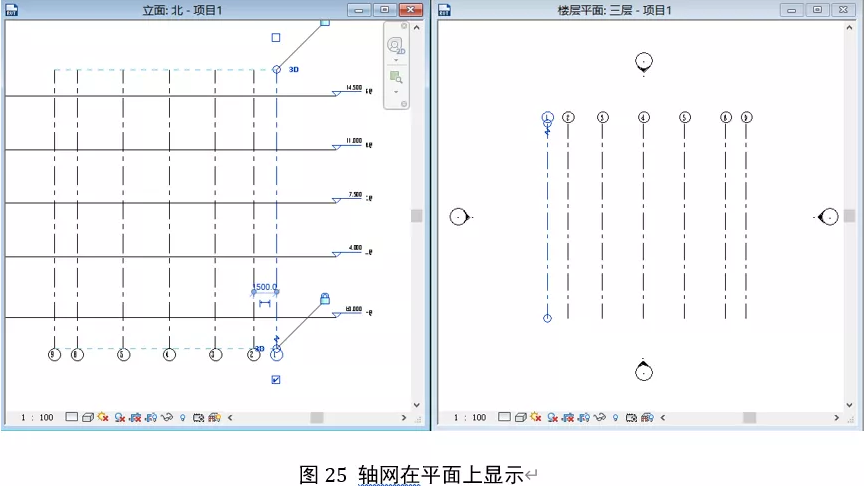

    在北立面视图中拖拽轴网的顶部标头，与其他标高相交后，右侧的三层平面视图上就出现了南北方向的轴网。如图25所示。

    东西方向的轴网，则需要在东立面或西立面进行同样的操作。

    通常在创建项目初期，在Revit中最好先画标高，再画轴网，就可以避免此类情况的发生。

    Q2:为什么有的标高不能生成楼层平面？

    怎样显示未生成的平面视图？

    当用Revit的“标高”命令绘制标高时，每建立一个标高就对应生成一个楼层平面视图，但当我们用复制方法创建标高时，就不会自动生成平面视图。未生成平面视图的标高在Revit立面视图中，标头显示为黑色，生成了平面视图的标高标头为蓝色。

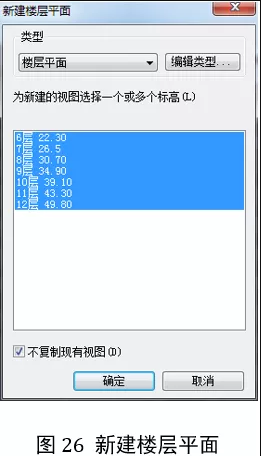

    要显示未生成的平面视图，可点击“视图”选项卡中的“平面视图”，选择“楼层平面”，在“新建楼层平面”对话框中会列出还未生成楼层平面的标高，点击选择需要创建的标高，按shift键或ctrl键，可以同时选择多个，如图26所示，点击确定后，相应的楼层平面就会显示在项目浏览器中的视图列表中。

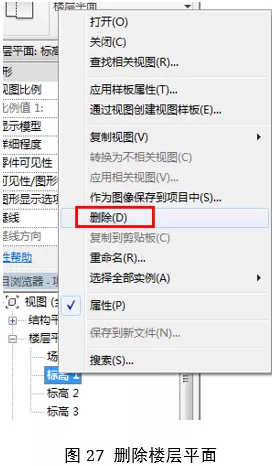

    如果有些标高只是用于标注，不需要产生对应的楼层平面视图，就可以直接用复制方式创建，若已生成了平面视图，也可以在项目浏览器中，找到相应的楼层平面，右键单击删除即可，如图27所示，删除楼层平面视图并不影响所绘制的标高。
