总是有很多人问我，两点自适应的族，比如一个圆柱体，给圆参数之后，修改参数，圆心位置就移动了，怎么解决，其实我也不知道，我也研究的很少，既然问到了，我也就抽时间研究了一下，好像还真是那么回事，如图:

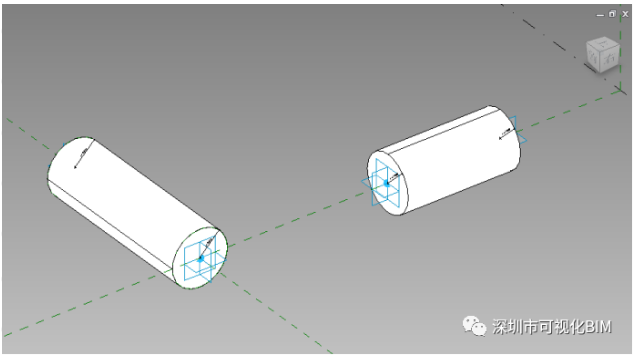

    先创建两个参照点，在分别设置两个点的参照平面，然后通过2个点绘制圆分别给参数。然后通过两个圆创建模型（我理解的是放样融合）如图：

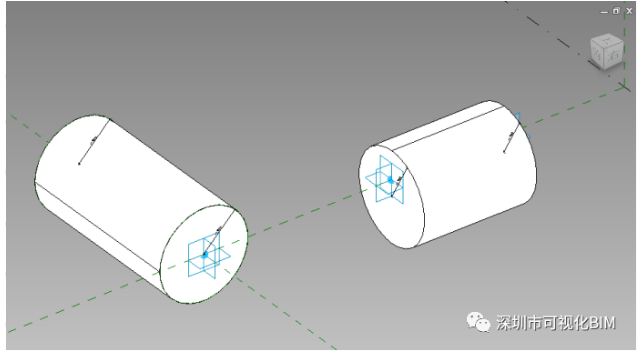

    修改参数如图r=1600，看看对比效果

    确实是有一个圆的圆心偏移了，右边那个圆的圆心偏移了，左边的没有，很显然左边可以满足要求。

    在此我归纳总结一下（要点）：

    1、通过2个圆创建一个圆柱体；

    2、改变圆的半径参数，圆心位置不变；

    3、不能使用其它方法；

    我想我通过正确的演示，和错误的演示，结果已经出来了，我把操作步骤写在下面。

    步骤如下：

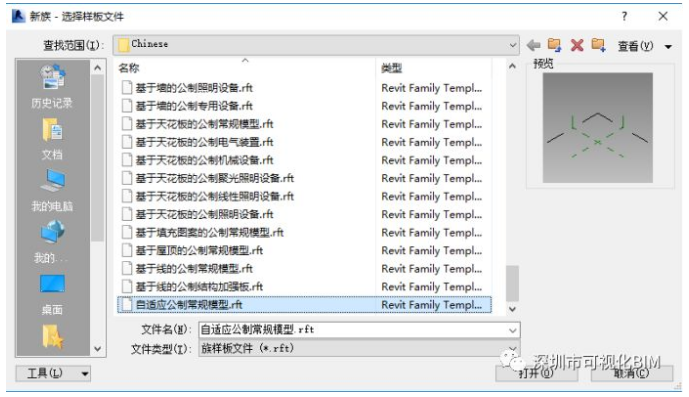

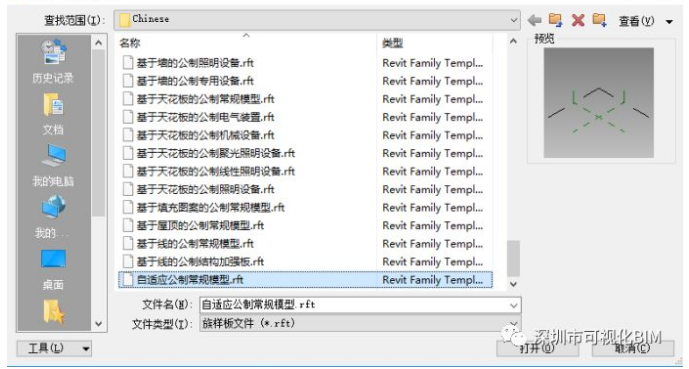

    01、新建族——自适应公职常规模型题

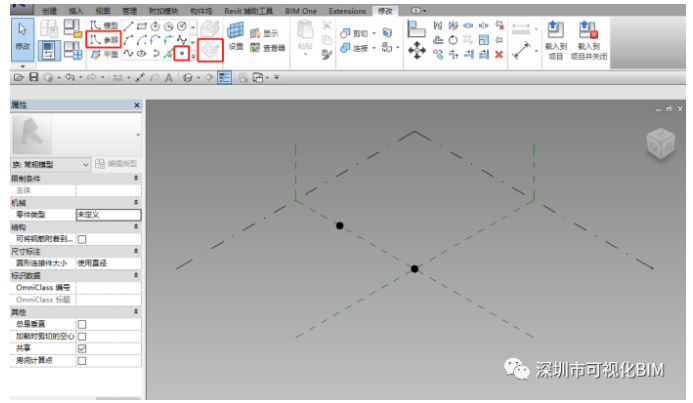

    02、在参照平面上放置参照点，不是模型点，这里要区分清楚，一定不能错

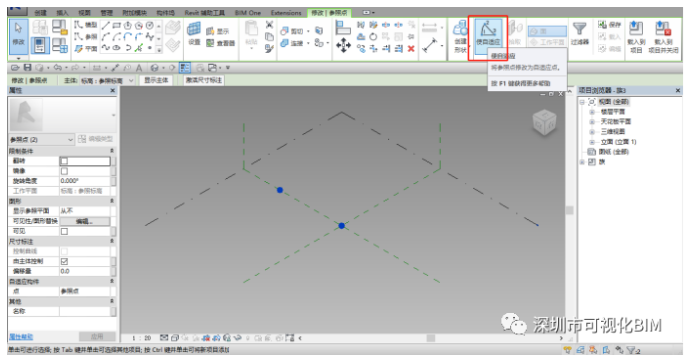

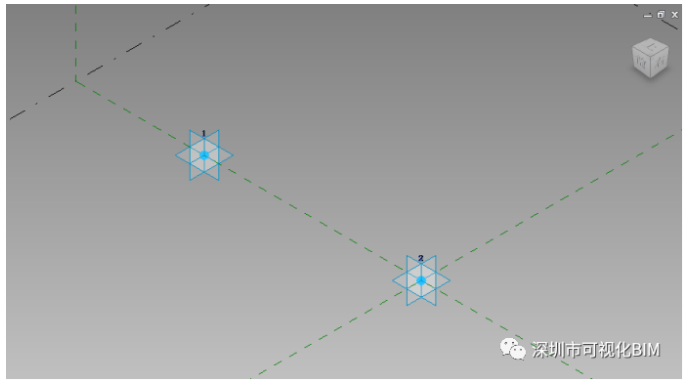

    03、选择这两个点，使这两个点自适应

    成功之后，会出现点的序号

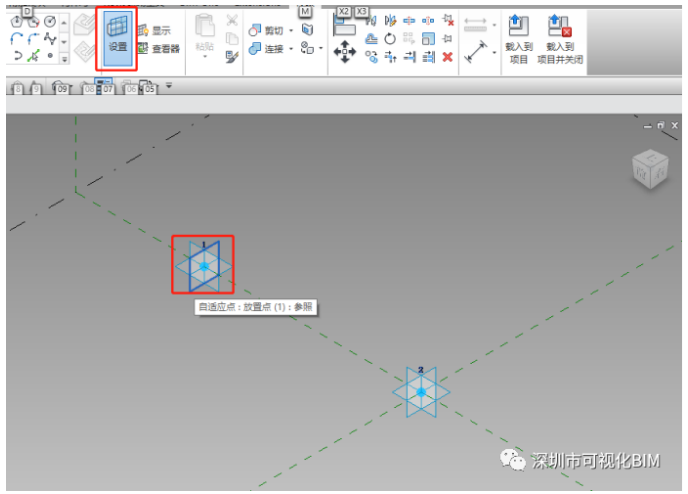

    04、分别设置这两个点的参照平面

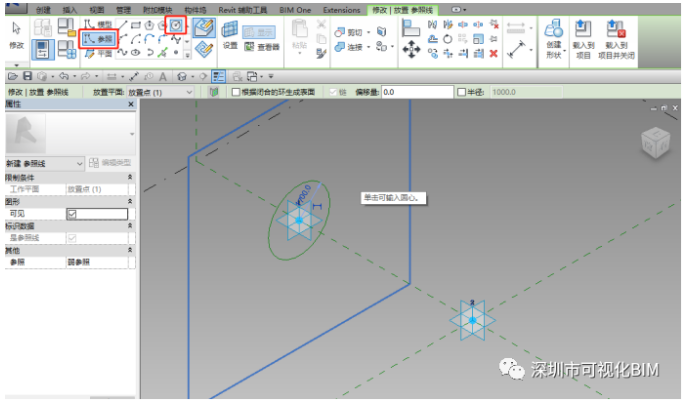

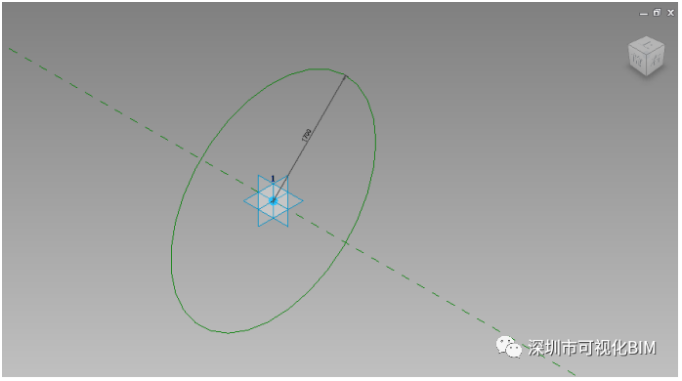

    05、在参照平面上用参照线绘制圆形，并给半径参数

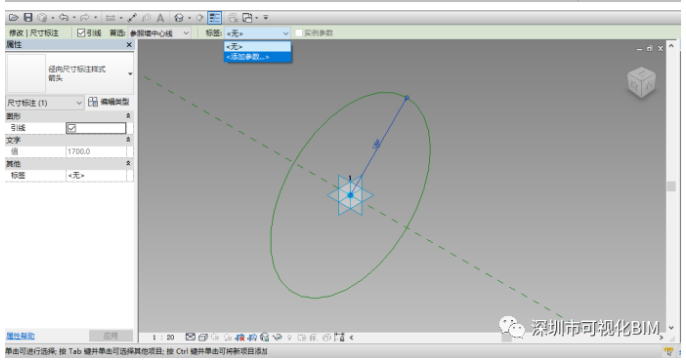

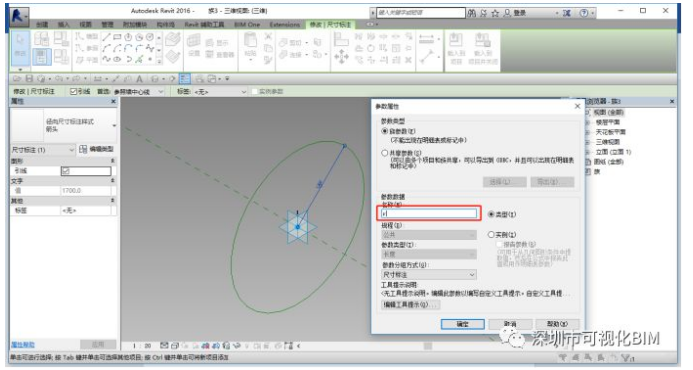

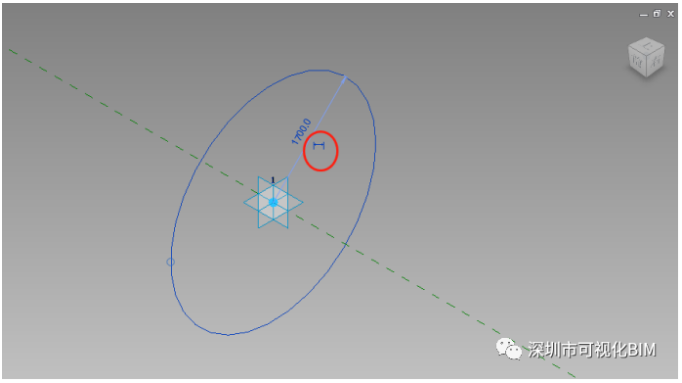

    给半径参数，选中圆，然后出现一个半径的数字和一个符号（这就是临时尺寸标注），选中那个临时尺寸标注单击，就转换成永久尺寸标注了，选中这个标注，再修改状态栏添加参数。

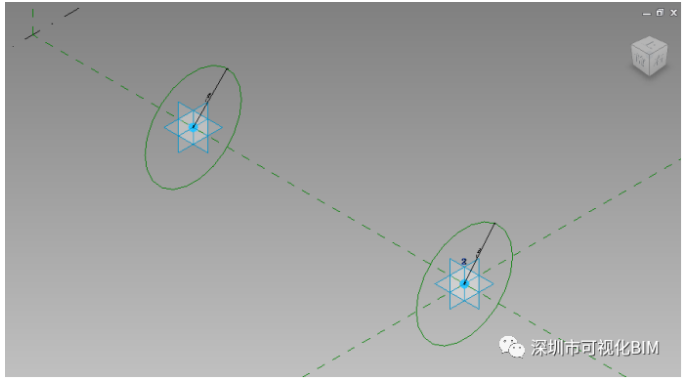

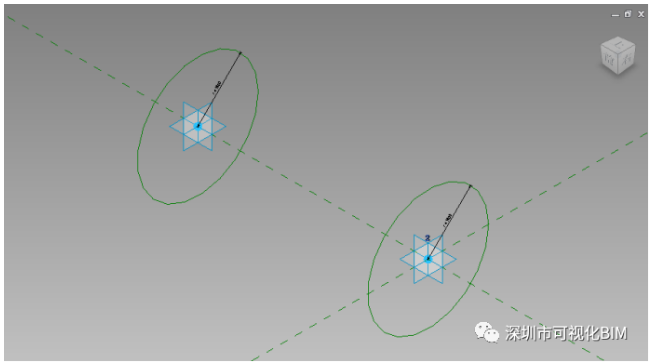

    06、根据步骤5在另外一个点上操作，使两个圆的半径参数都等于r，保证两个圆的圆心相等，如图:

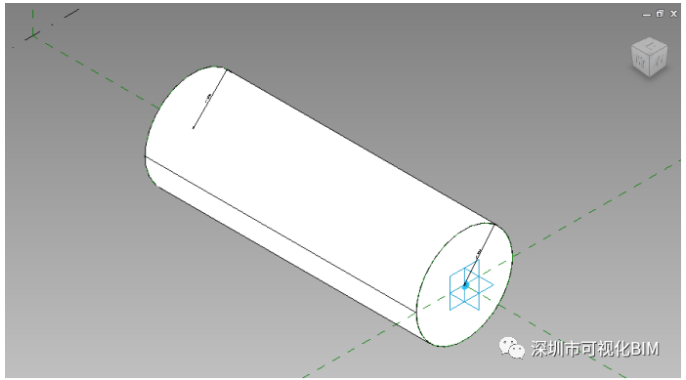

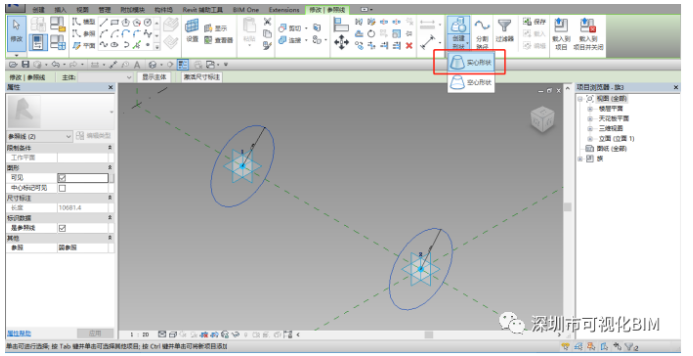

    07、选中这两个圆，创建形状——实心形状

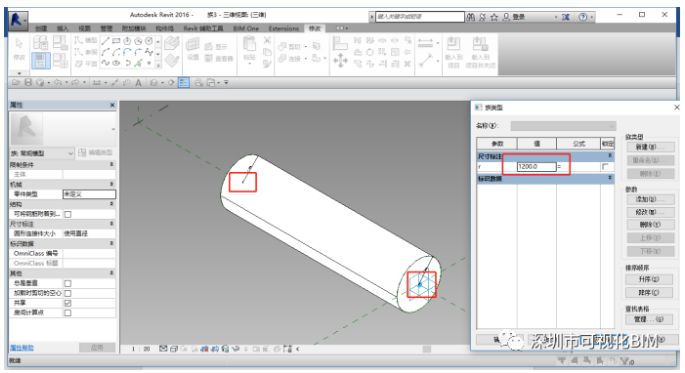

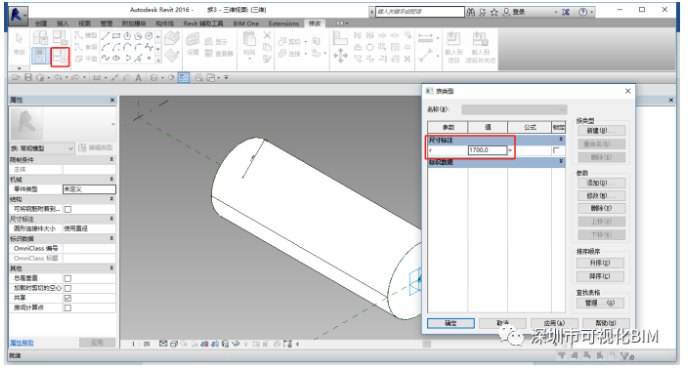

    08、打开族类型属性，修改半径参数，检查圆心是否移动
