对于刚接触Revit软件的BIMer来说，控制图元的可见性是一道过不去的坎。有时明明已经创建了某个图元，但在视图中怎么也找不到，这种情况的出现，不仅影响了工作的心情，同时也降低了工作效率。今天我们就谈谈图元不可见的那些事。

    坑存在的可能性

        1.规程；

        2.裁剪视图（平面视图）；

        3.视图样板；

        4.视图范围（平面视图）；

        5.模型类别（可见性/图形）；

        6.过滤器（可见性/图形）；

        7.剖面框（三维视图）。

    一、规程

    在创建Revit图元之前，需要先确定图元的规程（建筑、结构、机械、电气、卫浴、协调），某些图元会在不同的规程下显示或隐藏，如规程为“结构”时，建筑墙则无法显示（如图1~2所示)。

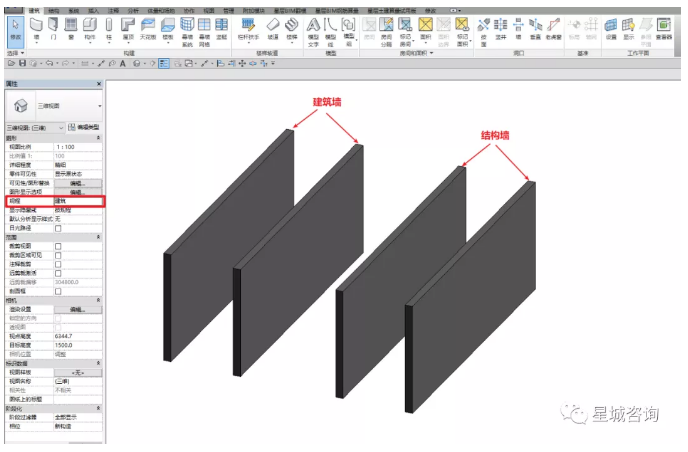

    图1“建筑”规程

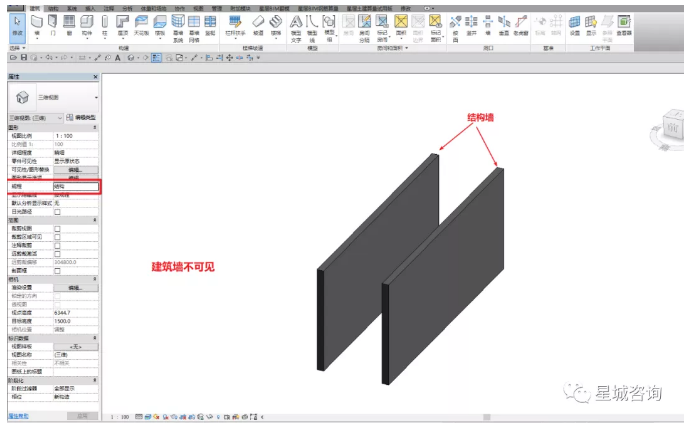

    图2“结构”规程

    二、裁剪视图（平面视图）

    在属性栏中勾选“裁剪视图”后，裁剪范围框以外的图元不可见，只能看到框内的图元。当不勾选“裁剪区域可见”时，裁剪视图框也不可见，此时创建在视图裁剪框以外的图元均不可见（如图3~5所示)。

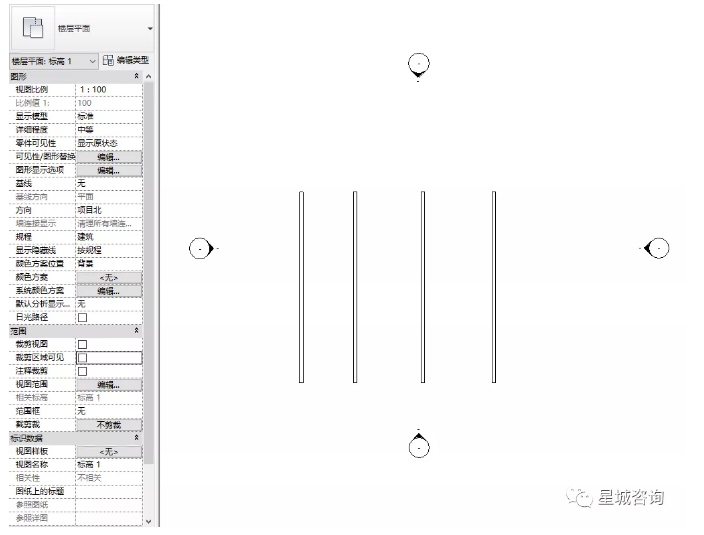

    图3未“裁剪视图”

    图4“裁剪视图”一

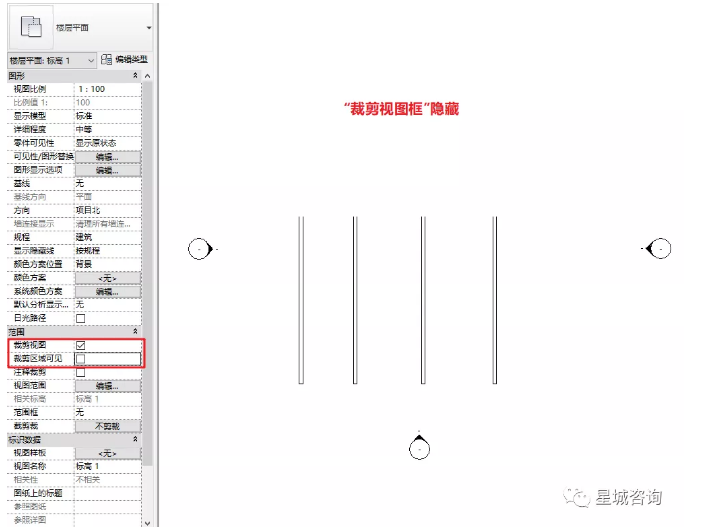

    图5“裁剪视图”二

    三、视图样板

    使用“视图样板”（如图6所示)可提前设定视图中不同图元的可见性，如在设定的“建筑视图”样板中与结构相关的图元均不可见。在创建新图元的过程中，如图元属性与视图样板不匹配，则会出现创建的图元不可见的情况。

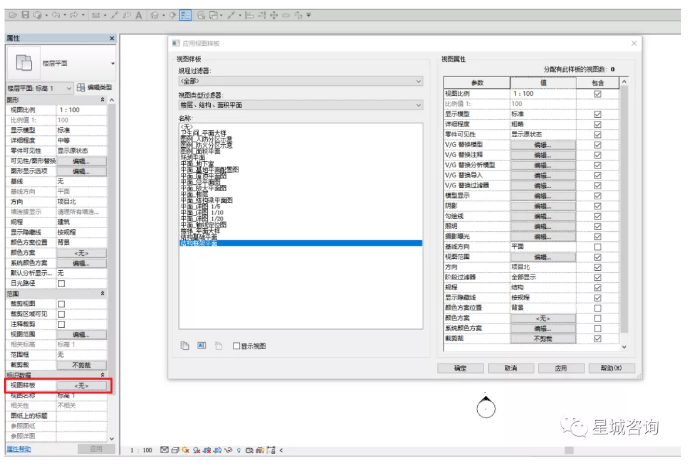

    图6视图样板

    四、视图范围（平面视图）

    因“视图范围”设置不当引起的图元不可见，是引起“视图不可见”的主要原因之一（如图7所示)。“视图范围”具体的使用方式可参考Revit帮助文件（如图8所示)。

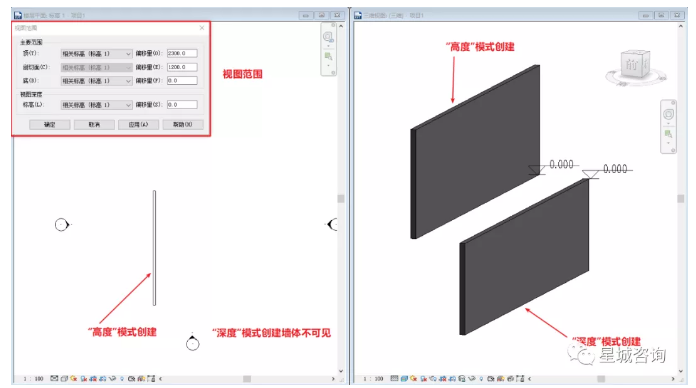

    图7视图范围

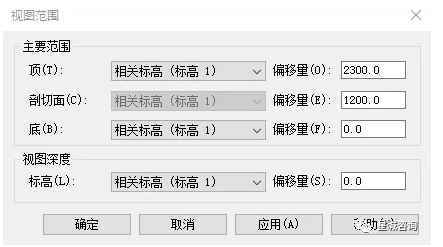

    图8“视图范围”参考

    五、模型类别（可见性/图形）

    在“可见性/图形”中，通过控制“模型类别”（如图9所示)来控制视图中图元的显隐是最常用的方式。“模型类别”类似于AutoCAD软件中的“图层”功能，当不勾选某一模型类别时，则该图元在视图中不可见，如不勾选“墙”模型类别，视图中创建的墙体不可见。

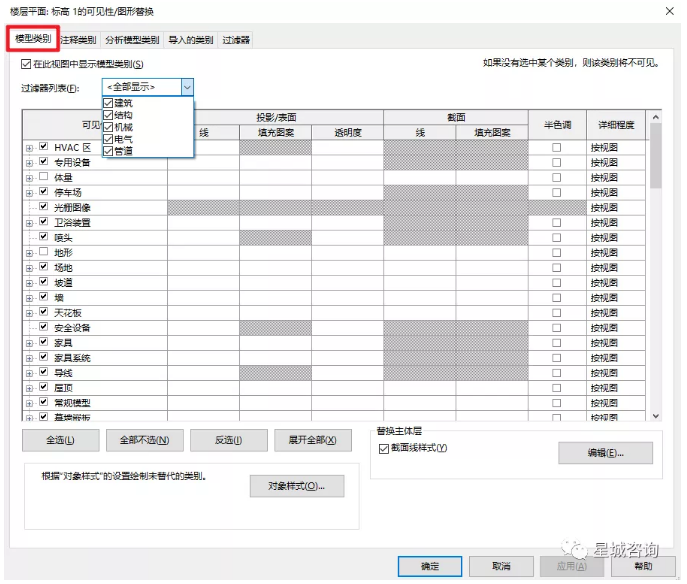

    图9模型类别

    六、过滤器（可见性/图形）

    “可见性/图形”中的“过滤器”（如图10所示)功能，是根据使用者的意愿按照某种规则创建的某类图元的集合，如不勾选过滤器中的“可见性”，则新创建的属于该过滤器的图元在视图中不可见。

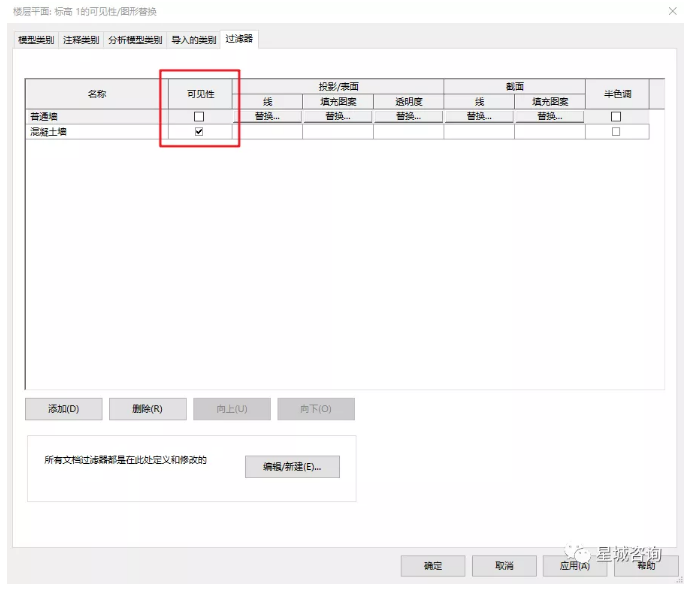

    图10过滤器

    七、剖面框（三维视图）

    在“属性栏”中打开“剖面框”（如图11所示)，可以将需要的图元放置在“剖面框”内以便观察，而“剖面框”以外的图元均不可见。在打开“剖面框”的情况下，如创建的图元位于“剖面框”外部，则图元无法显示。因剖面框线的存在，很容易发现此种条件下图元不可见的原因，如果在“可见性/图形”下“注释类型”中不勾选“剖面框”（如图12所示)，此时剖面框不可见，图元不可见的原因较难发现。

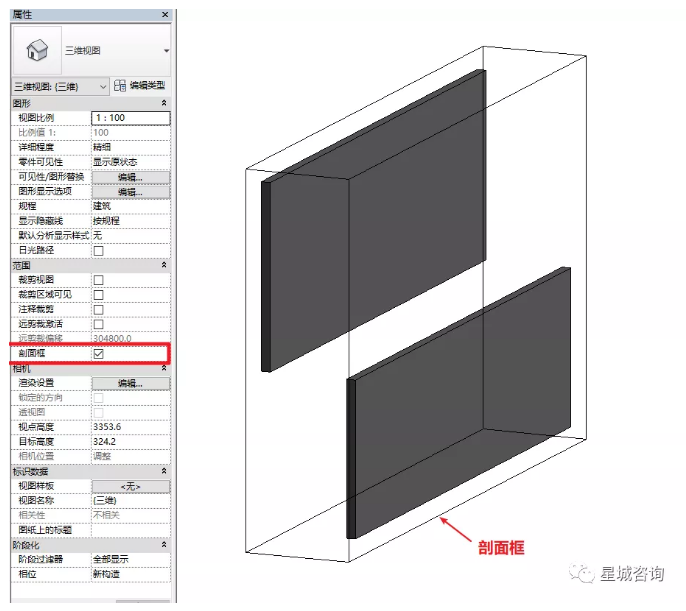

    图11剖面框

    图12剖面框（注释类别）

    以上为新创建图元不可见的几种原因，如果已经创建的图元在视图中不可见，排除以上几种情况后仍不可见，则图元有可能被永久隐藏了。

    当图元被“临时隐藏”（如图13所示)时，会有“临时隐藏/隔离”提示，而图元被永久隐藏时，绘图区无明显提示。

    图13临时隐藏

    图元“永久隐藏”操作如下：

    选中图元——单击鼠标右键——选中“在视图中隐藏”（图元、类别）（如图14所示)

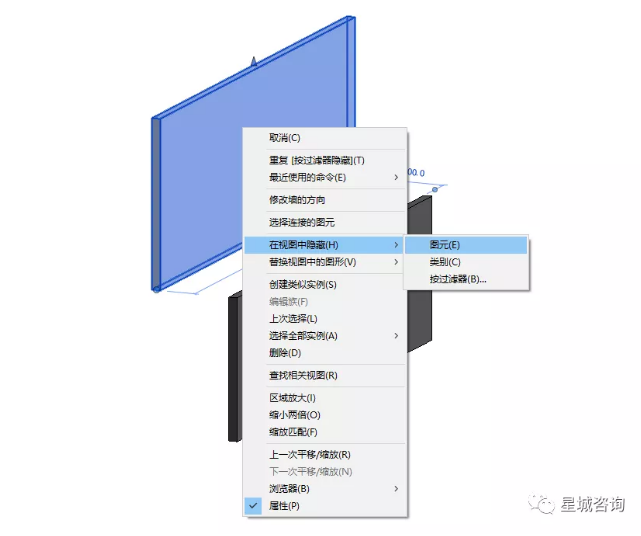

    图14“永久隐藏”操作

    取消“永久隐藏”操作如下：

    点击视图控制栏中“显示隐藏的图元”按钮——在绘图区（红色框线内）选中隐藏的图元（如图15所示)——在工具栏中点击“取消隐藏图元”按钮（如图16所示)。

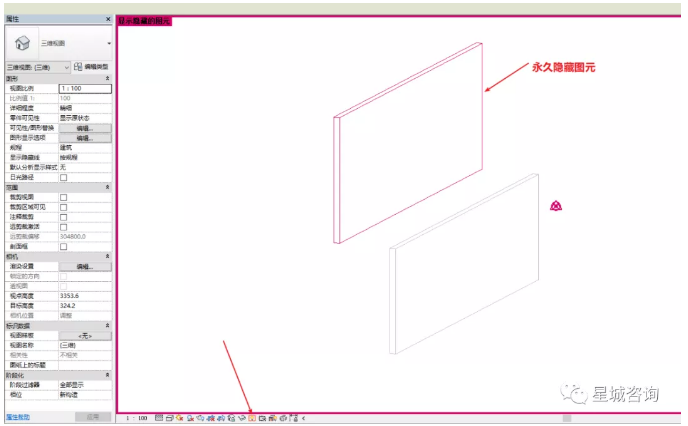

    图15永久隐藏图元

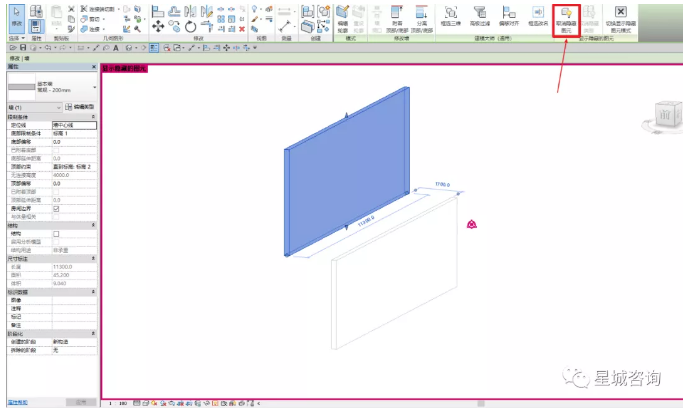

    图16取消图元隐藏
