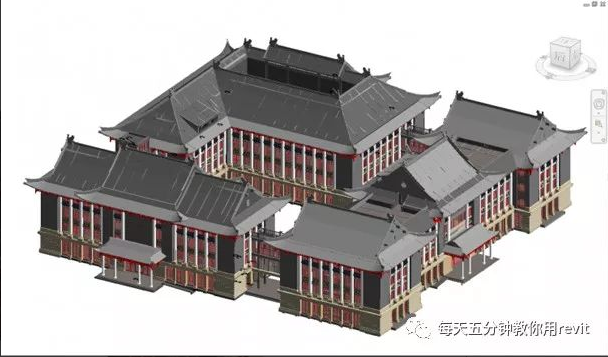

在Revit中做某个专业项目的时候经常需要调整视图的“可见性/图形替换”，把所有可见性取消以达到自己建模的临时要求。在绘制下面古建筑模型的时候，由软件中，没有相关专业的构件，经常需要用到内建模型，以及体量常见的10种形成形状的命令。

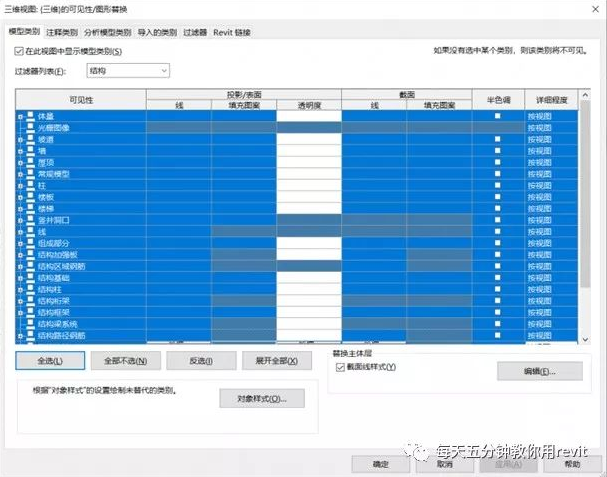

    在内建族的族编辑环境下，使用了放样命令创建形状，并且在绘制路径的时候采用的是“拾取三维路径”的方法，当路径拾取完毕后，便要开始绘制轮廓，此时图元太多，会使电脑卡顿，便去到“可见性图元替换”中把所有的图元可见性取消了。

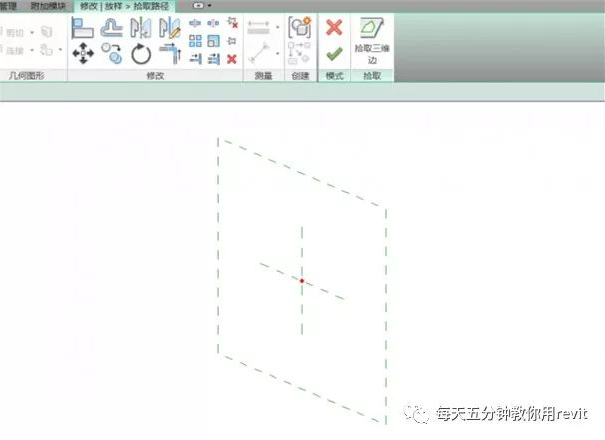

    然后便会发现拾取的路径不见了。如果此时选择全部恢复可见性固然能解决部分问题，但依然不能否定模型太大，给电脑带来卡顿的事实。

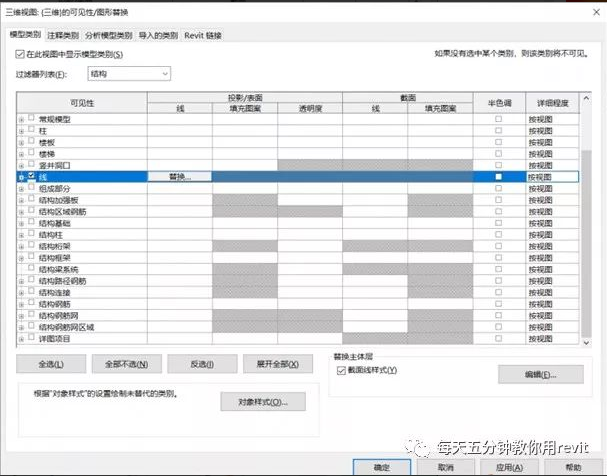

    经过多次实验，只需要勾上“线”的可见性即可。

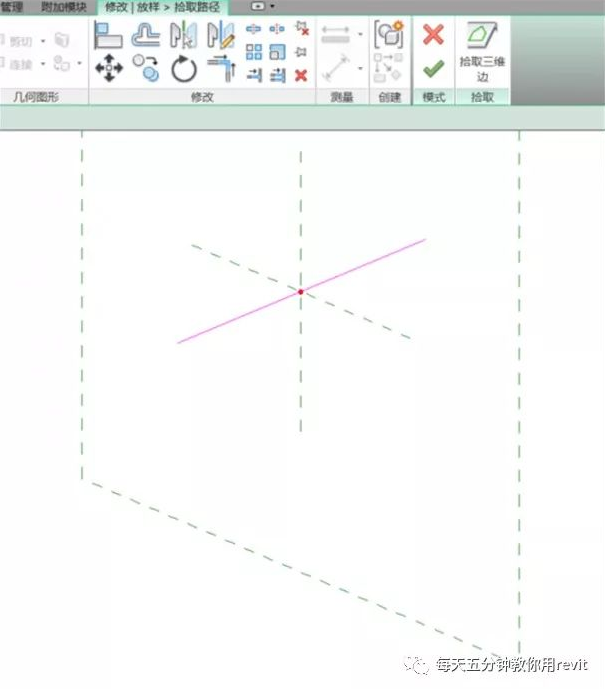

    最后终于得到了想要的结果，既避免了电脑卡顿，又不影响绘图。

    意义：在模型构件巨多的情况下，在绘制过程中，会造成卡顿，通过可见性的控制可以解决这一问题，同时也会造成一定的麻烦，例如在创建模型过程中，需要通过拾取的方式来实现模型的创建。在拾取过程中，将不需要拾取的构件隐藏即可。

    THE END
