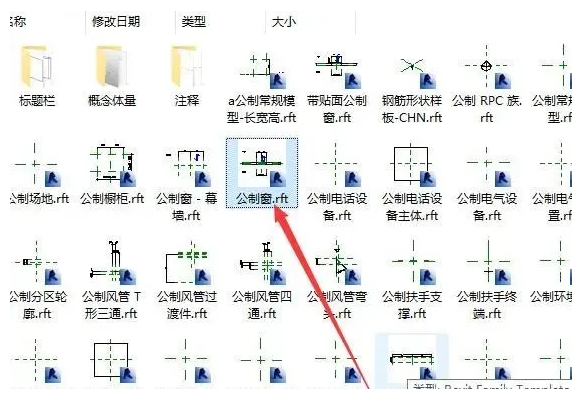

1.打开Revat选择公制窗（如图一所示）

    图一

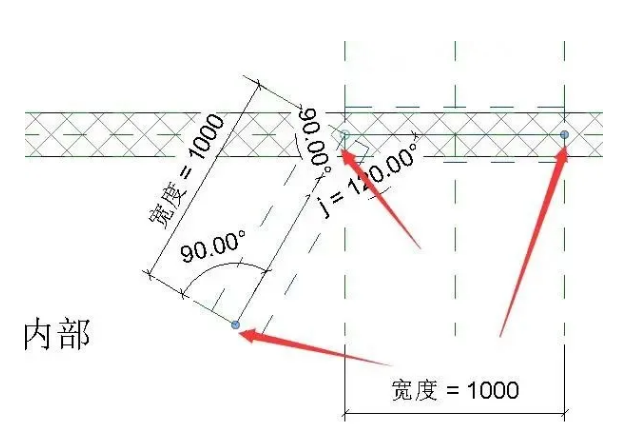

    2.打开公制窗将已开好洞口删除，在楼层平面参照标高内部创建参照线，并加上宽度和角度J参数，角度参数两边分别标注在参照平面和参照线上，然后将参照线墙内端点用对齐命令并Tab键锁在参照面上。（如图二所示）

    图二

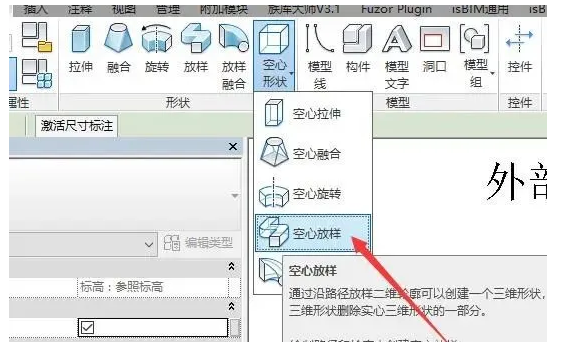

    3.在菜单中创建下空心形状中空心放样。（如图三示所示）

    图三

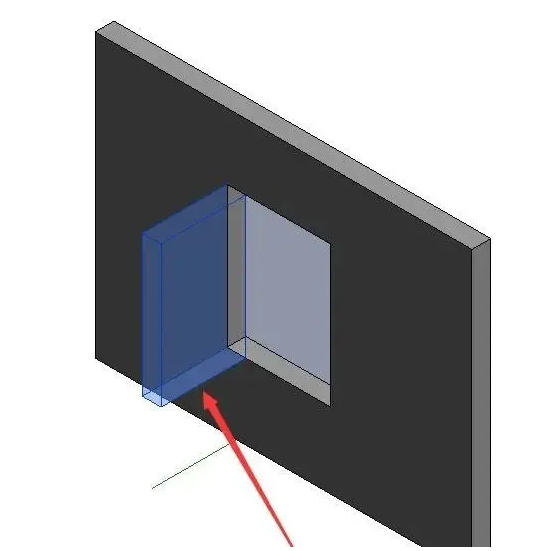

    4.沿参照线拾取路径，再到右立面的窗高编辑轮廓线，并对齐命令将轮廓线锁定前面和窗高参照面上点击完成，切换到三维视图，菜单下修改中剪切命令剪出窗口。（如图四示所示）

    图四

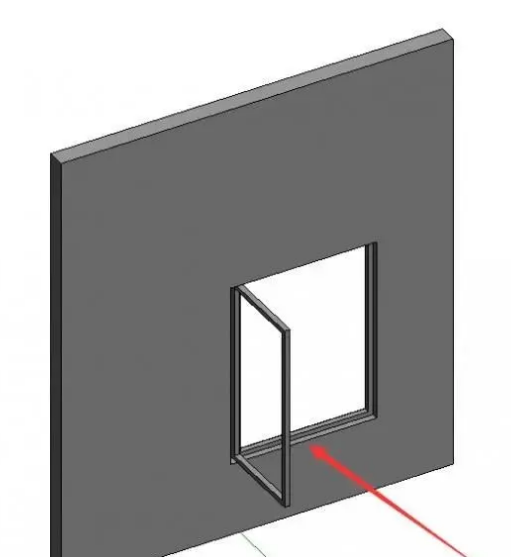

    5.在菜单中创建下实心放样创建窗框，沿参照线拾取路径，再到右立面的窗高编辑轮廓线，并对齐命令将轮廓线锁定前面和窗高参照面上点击完成，最后分别外部立面、右立面创建空心拉伸，切换到三维用剪切命令剪出窗框。（如图五示所示）

    图五

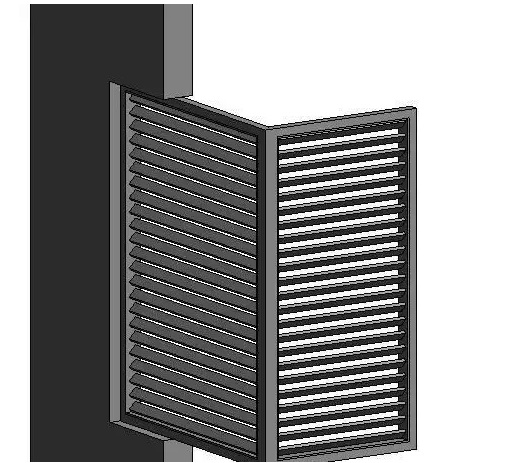

    6.载入已准备百叶窗，调整到与窗框内部尺寸大小并锁定窗框上。（如图六所示）

    图六

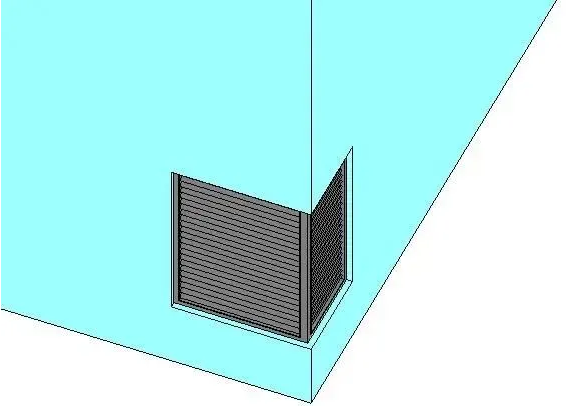

    7.最后载入项目。（如图七示所示）

    图七

    8.这样我们就创建了一个可以任意修改角度的转角百叶窗了

    revit的转角百叶窗的内容就分享到这里了，不知道有没有帮助到各位。
