1.楼梯的类型：

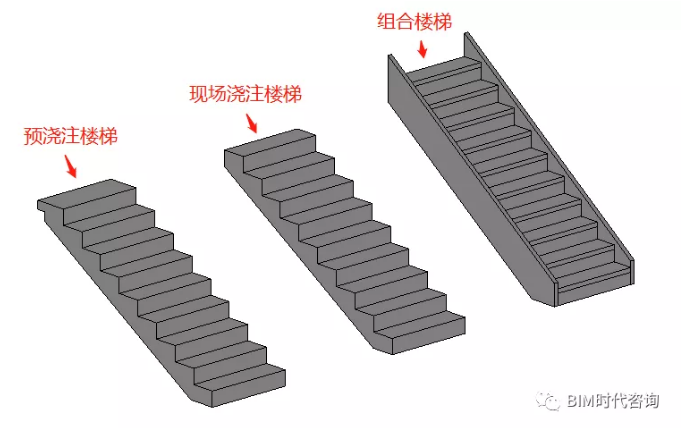

    Revit中楼梯属于系统族，其中有3类型的楼梯：

    分别为“现场浇注楼梯”“组合楼梯”“预浇注楼梯”平时在做项目时一般使用最多的为现场浇筑楼梯。

    2.楼梯绘制的方式：

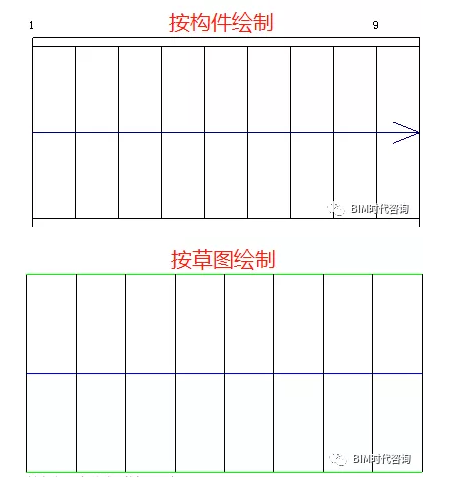

    楼梯的绘制方式有两种，分别为按构件绘制和按草图绘制。

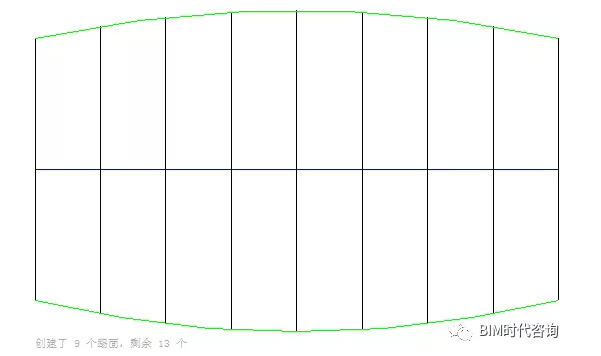

    区别：草图绘制的楼梯，可以任意调节梯段的宽度，边界形状，可以修改任一个踏板深度以及形状，例如：

    构件绘制的楼梯，只能统一调整梯段的宽度，不能调整梯段的形状，只能统一调整踏板的深度，不能单独的修改一个踏板深度以及形状。

    适用范围：草图方式适合绘制异形楼梯，构建方式适合绘制常规的楼梯，因为项目中的楼梯多为规整楼梯，所以较多的采用构件的方式绘制楼梯。一下属性的介绍均以使用最多的“楼梯（按构件）--现场浇注楼梯”为例。

    3.参数的设置：

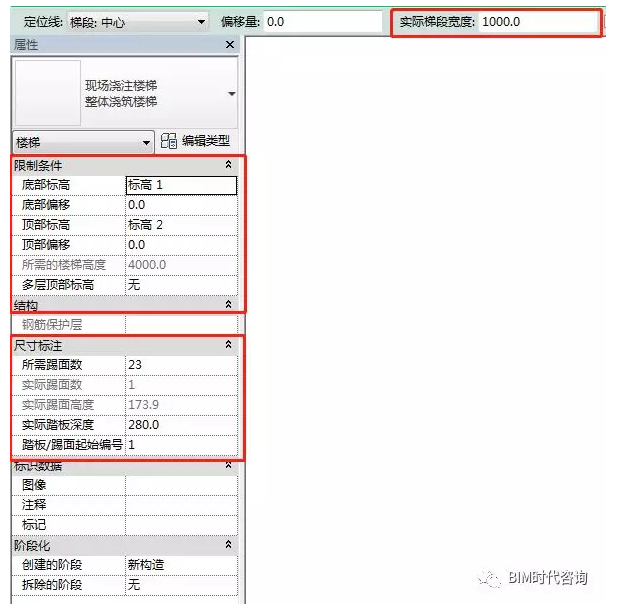

    3.1实例属性：实例属性中需要重点掌握图中“限制条件”“尺寸标注”“实际梯段宽度”3个属性的设置。

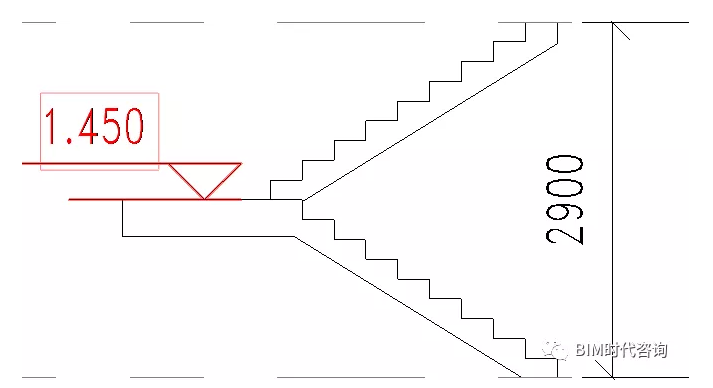

    “限制条件”用来设置楼梯的高度，依据图纸中楼梯的标高进行设置，如果楼梯相对楼层标高有升降，可以通过修改“底部/顶部偏移”进行设置。

    “尺寸标准”用来设置楼梯的踏板深度，以及所需的踢面数。

    “实际梯段宽度”用来设置楼梯的宽度。

    案例操作：

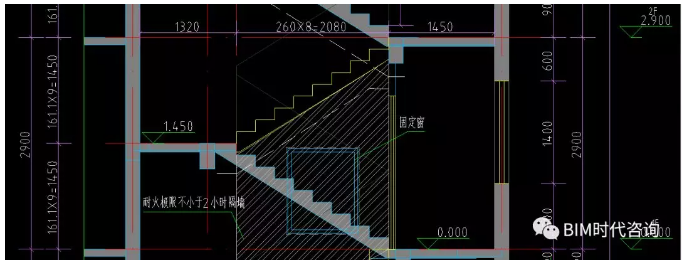

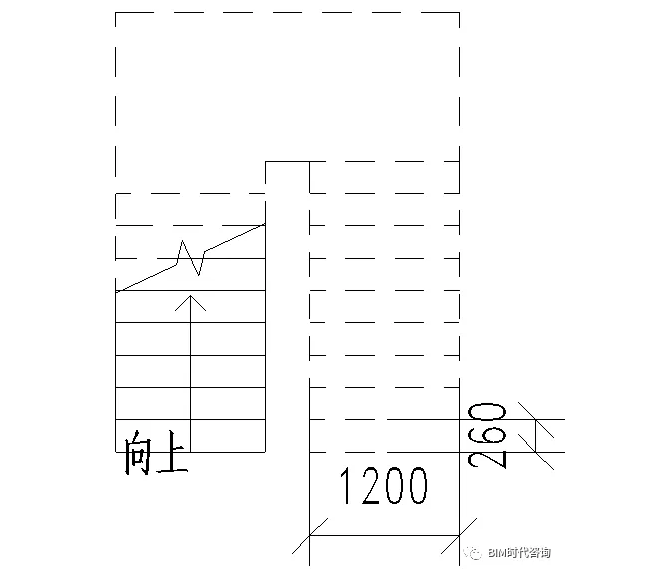

    （CAD图纸）

    绘制楼梯所用信息：楼梯高2900，踏步数18，踢面高度为161，踏板深度为260。楼梯宽暂定为1200。

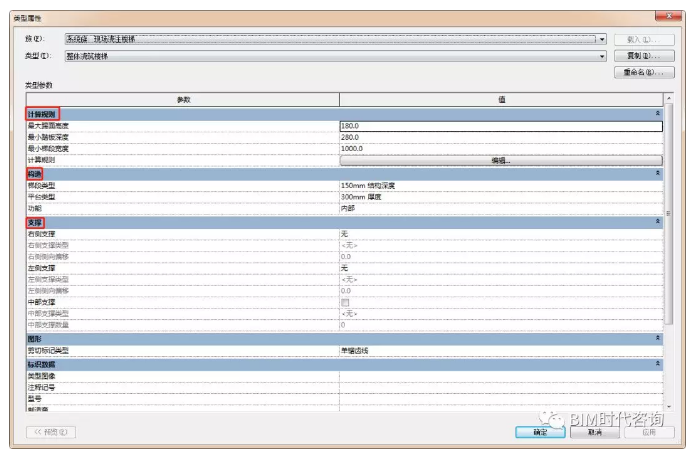

    3.2类型属性：类型属性中分4个大块设置，重点只需掌握第二部分“构造"设置。

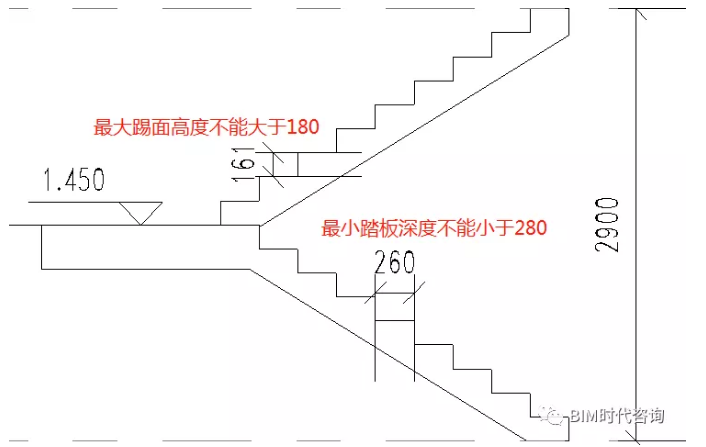

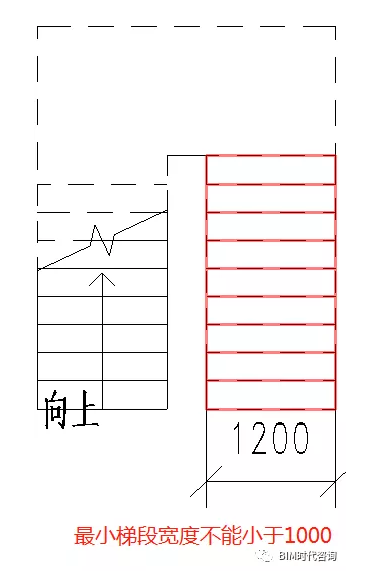

    3.2.1“计算规则”：用来限制楼梯的参数，模型中的楼梯不满足上述设置的时候，软件会自动提醒报错，当然上述的限制条件也可以修改的。

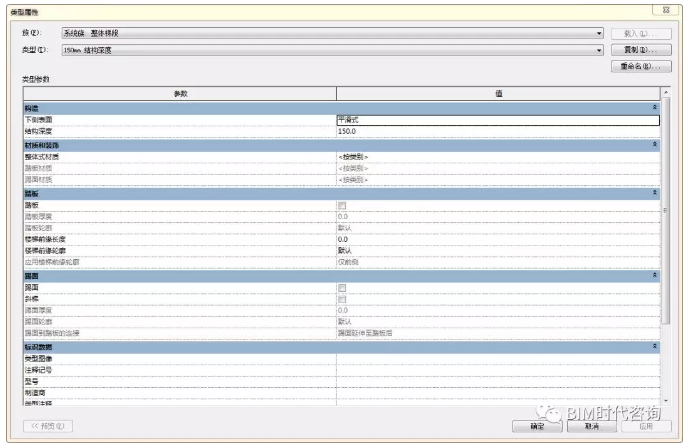

    3.2.2“构造”用来设置楼梯的梯段厚度、踢面、踏板及平台的厚度材质等。

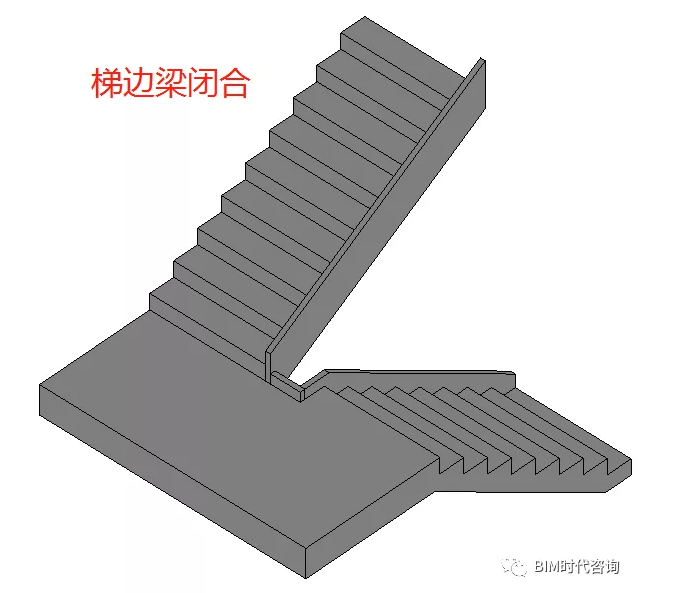

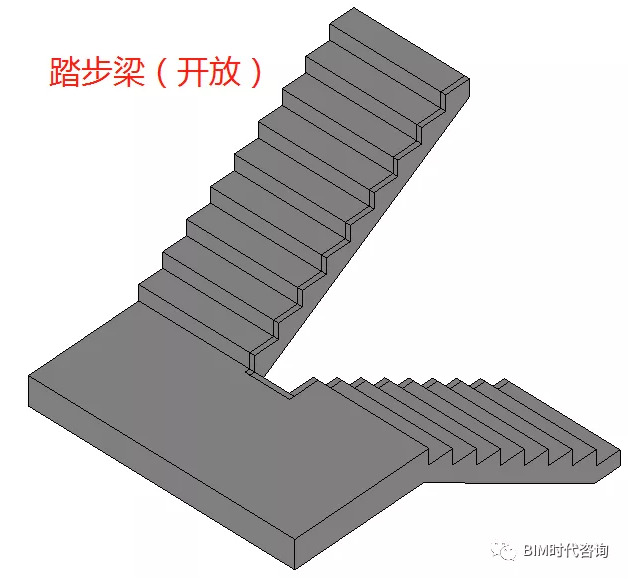

    3.2.3“支撑”：支撑中的形式有两种，分别为“梯边梁（闭合）“与踏步梁（开放）”

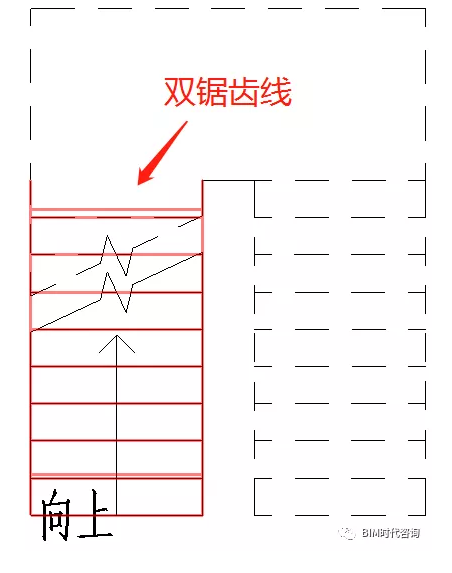

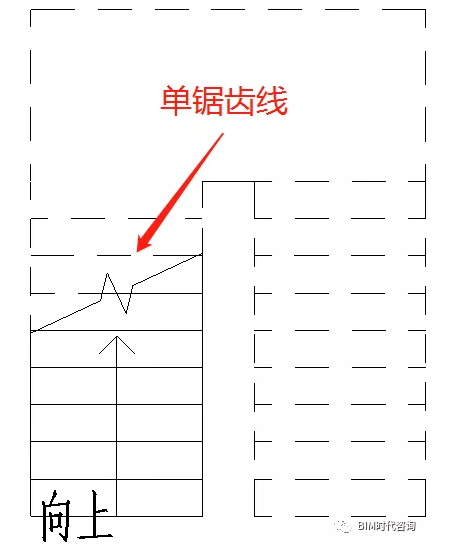

    3.2.4“图形”用来表现平面视图中楼梯断面的符号，有“单锯齿线”与“双锯齿线”

    （以上为楼梯参数的详细介绍，仅供大家参考学习，关注比目时代，让BIM更具价值！）
