在建模过程中导入CAD图纸是必要的步骤，cad图纸的比例是不同的尤其是PDF转化成的cad图纸比例经常与模型比例不匹配。经常会出现轴网间距不对，无法对齐轴网的情况。

    如此一来我们就需要对导入的CAD图纸调整缩放比例。对于cad图纸比例的调整我们可用【缩放】命令来完成如下所示：

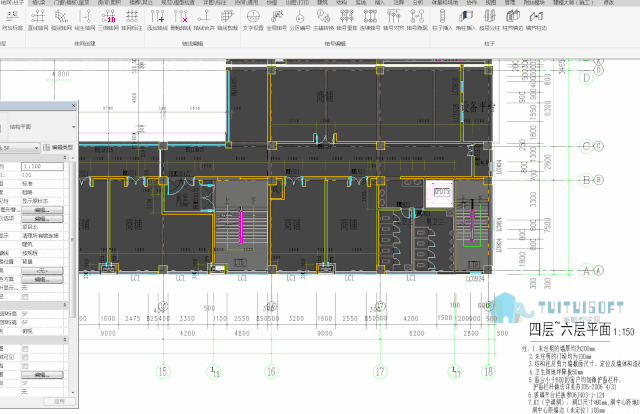

    从图中的标记我们可以看到图形缩放的方式有两种【图形方式】、【数值方式】。【图形方式】缩放操作第一次单击即选定图形缩放原点，后两次单击在图纸上给定缩放比例大小，如下路所示：

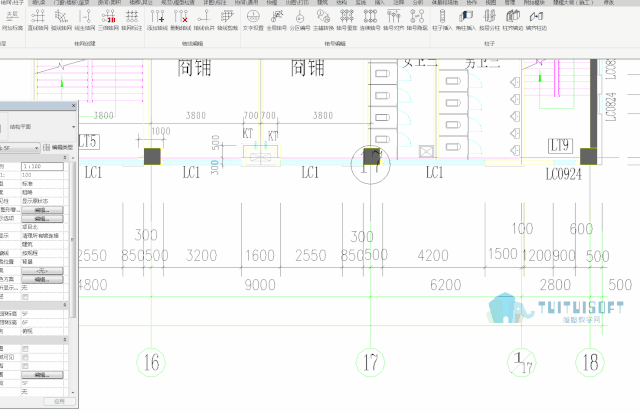

    【数值方式】就是直接输入比例数值进行缩放。只需单击输入缩放比例数值，再点击图纸就完成了图纸的缩放。如下图所示：

    还有另外一种方法就是：直接在Revit中修改CAD图纸的比例系数。

    首先，我们新建一个族文件，导入CAD图纸，如下图所示，我们将导入单位及定位等参数设置一下。

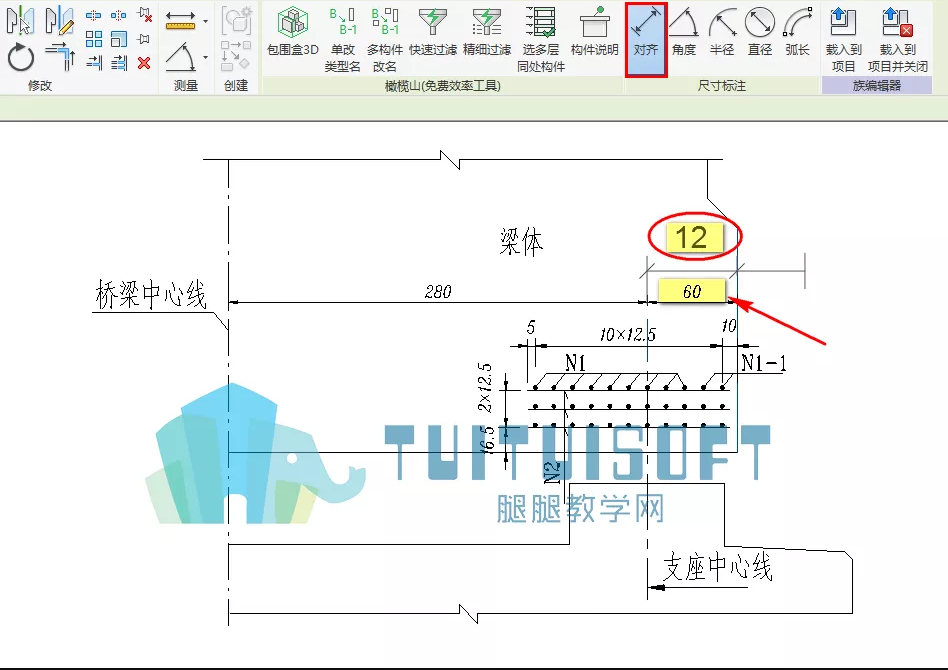

    导入之后，我们用对齐标注来检验一下CAD图纸比例是否正确：

    我们发现：原本实际应为60（mm）长度的图线，标注出来只有12（mm）。这说明，我们的CAD图纸比例是不正确的。

    那我们要怎么修改呢？

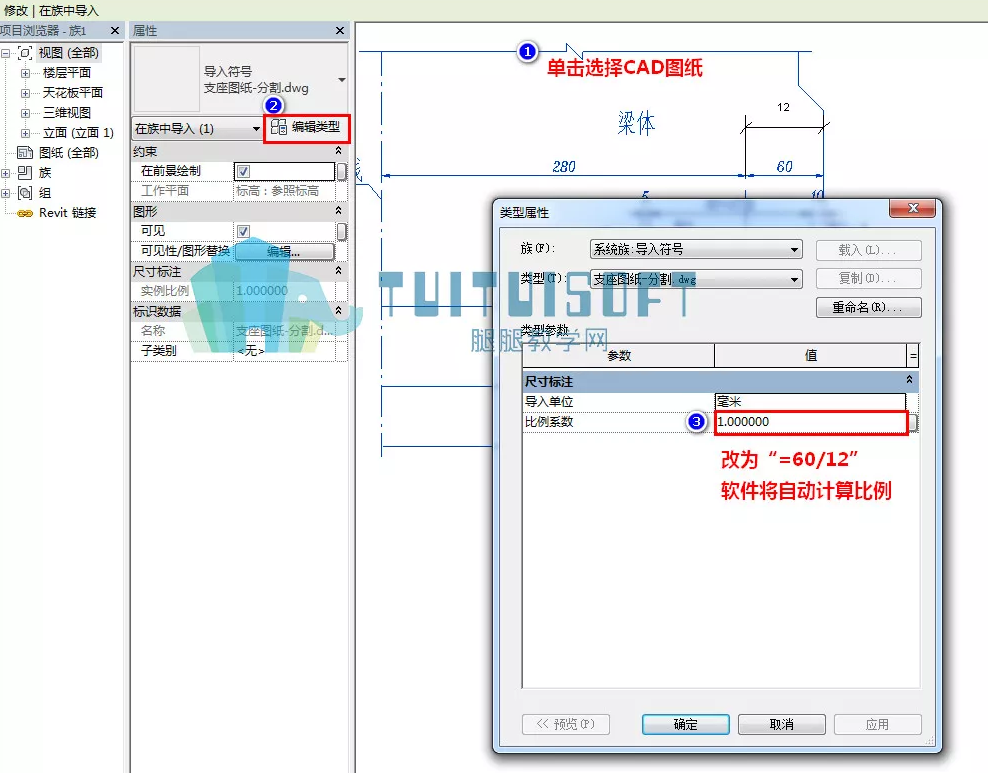

    第一步，单击选择CAD图纸，这时属性栏对应显示的就是CAD图纸的属性；

    第二步，我们单击属性栏中的【编辑类型】，进入“类型属性”对话框；

    第三步，我们在“比例系数”一栏中，将系数“1.000000”改为“=60/12”，让软件自动计算。

    最后，单击【确定】，退出该对话框。

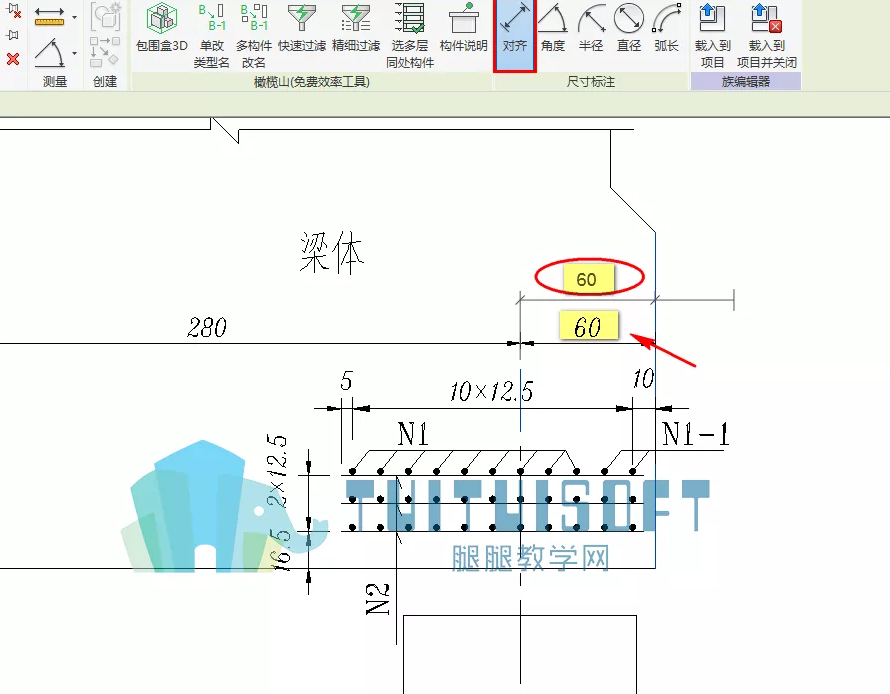

    这时，我们再对CAD图纸进行标注，如下图所示，图线的长度与标注值就是一致的啦~
