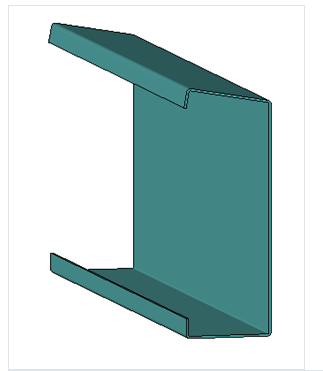

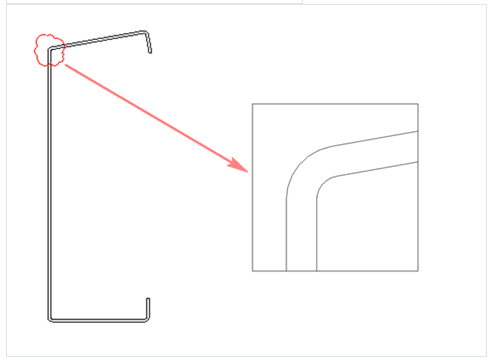

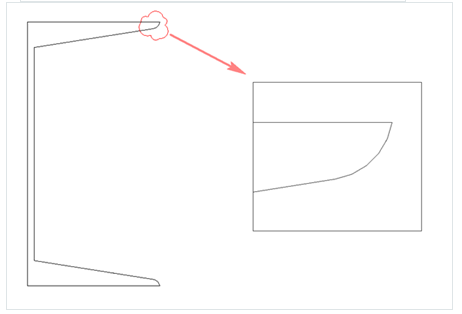

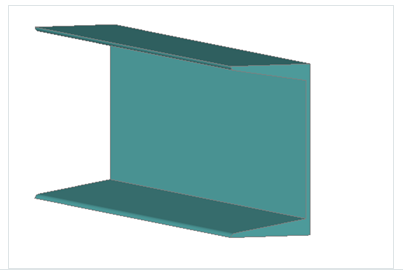

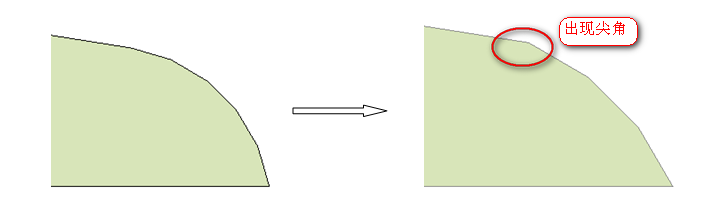

Revit族建模中，尤其是对于钢结构构件的建模中，不可避免的会碰到倒角的建模问题。如果约束控制不好，在参数值参变时，倒角不能始终与相邻图形保持相切，如下图所示，这是一个让人头疼的问题。

    类型一：

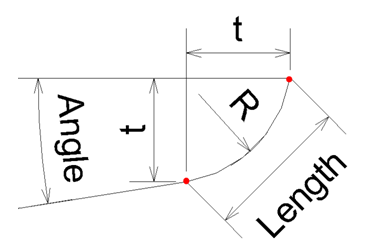

    对于这种情况，我们需要以下几个参数以及约束来控制倒角，

    Length=Sqrt(2)*t

    R=Length/(2*cos(45°+Angle))

    也就是，我们需要同时控制半径和弦长。

    类型2：

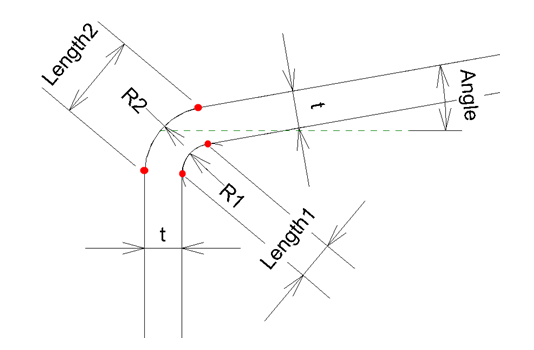

    而对于这种情况呢，需要以下参数以及约束来对其进行控制。

    R2=R1+t

    Length1=2*R1*cos((90°+Angle)/2)

    Length2=2*R2*cos((90°+Angle)/2)

    如此一来，不论参数如何变化，倒角图形将始终保持相切.
