Revit技巧 | 如何绘制Revit中的钢梁?

发布于:2024-12-12 09:20:01
158人 分享

Revit是一款广泛应用于建筑设计和施工的建模软件,它提供了一系列强大的工具来绘制和编辑各种构件,包括钢梁。下面我们将介绍如何在Revit中绘制钢梁。

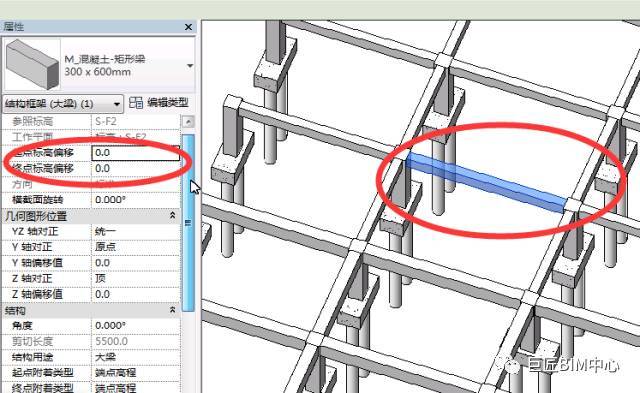

如何绘制Revit中的钢梁? - BIM,Reivt中文网

步骤1:打开Revit软件并创建新项目。选择“新建”并选择适当的模板,例如“结构模型”。

步骤2:在Revit的“视图”选项卡中,选择“平面”或“立面”视图以便更好地绘制钢梁。

步骤3:在绘图区域,选择绘图工具栏中的“梁”工具。如果找不到该工具,可以通过右键单击工具栏并选择“修改工具栏”来添加它。

步骤4:在绘图区域点击鼠标左键来放置钢梁的起点。然后,通过拖动鼠标来绘制钢梁的长度和方向。

步骤5:在弹出的“创建梁”对话框中,选择适当的梁类型和尺寸。你可以选择标准的预定义梁类型,也可以创建自定义的梁类型。

步骤6:根据需要,可以在绘图区域中添加更多的钢梁。使用拖动和复制命令可以更快地创建多个相似的钢梁。

步骤7:完成钢梁的绘制后,你可以通过编辑工具栏上的“修改”工具来对钢梁进行进一步的编辑。选择钢梁并按照提示进行操作,例如修改长度、角度、连接等。

步骤8:在绘制和编辑钢梁之后,你可以使用Revit的标注工具在图纸中添加必要的文字和尺寸。

步骤9:最后,保存你的项目并导出为需要的格式,例如DWG或PDF,以便与其他人共享或打印。

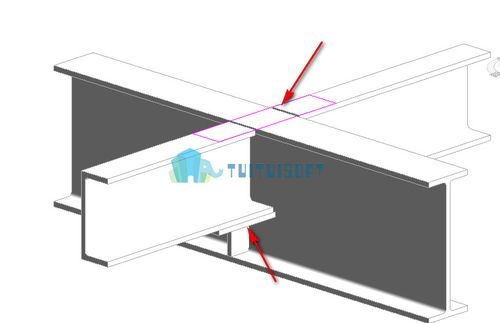

如何绘制Revit中的钢梁? - BIM,Reivt中文网

绘制Revit中的钢梁并不复杂,只需要按照上述步骤进行操作即可。Revit提供了丰富的工具和功能,可以帮助你快速准确地绘制各种构件,提高设计效率。
