Revit技巧 | 如何使用Revit绘制平面图

发布于:2024-09-30 10:07:36
346人 分享

Revit是一款强大的建筑信息模型(BIM)软件,其功能丰富、易于使用,使得绘制平面图变得简单而高效。下面将介绍如何使用Revit绘制平面图的步骤:

如何使用Revit绘制平面图 - BIM,Reivt中文网

1. 创建项目:首先,打开Revit软件并创建一个新项目。选择“新建项目”选项,然后选择适当的模板,如建筑模板。

2. 设置楼层:在项目中创建楼层。选择“楼层”选项卡,并点击“楼层”按钮。输入楼层名称和高度,然后点击“确定”按钮。

3. 绘制墙体:使用“墙体”工具绘制平面图中的墙体。选择“建筑”选项卡,然后点击“墙体”按钮。在绘制区域点击鼠标来确定墙体的起点,并继续点击鼠标来确定墙体的长度和方向。为了绘制直角墙体,可以使用“偏转角”选项。

4. 添加门窗:使用“门”和“窗户”工具添加门窗。选择“建筑”选项卡,然后点击“门”或“窗户”按钮。在墙体上点击鼠标来放置门窗。可以通过调整门窗属性来改变它们的尺寸和样式。

5. 绘制结构:绘制楼层结构,如梁和柱子。选择“结构”选项卡,然后点击“梁”或“柱子”按钮。在平面图上点击鼠标来放置梁和柱子,并通过调整它们的属性来改变尺寸和样式。

6. 添加家具和设备:使用“家具”和“设备”工具添加家具和设备。选择“建筑”选项卡,然后点击“家具”或“设备”按钮。在平面图上点击鼠标来放置家具和设备,并调整它们的属性和位置。

7. 创建标注:添加平面图的标注。选择“注释”选项卡,然后点击“标注”按钮。在平面图上点击鼠标来放置标注,并调整它们的内容和样式。

8. 保存和导出:保存平面图并导出为其他文件格式。选择“文件”选项卡,然后点击“保存”按钮。选择适当的文件名和位置来保存平面图。如果需要导出为其他文件格式,选择“导出”选项卡,并选择所需的文件格式。

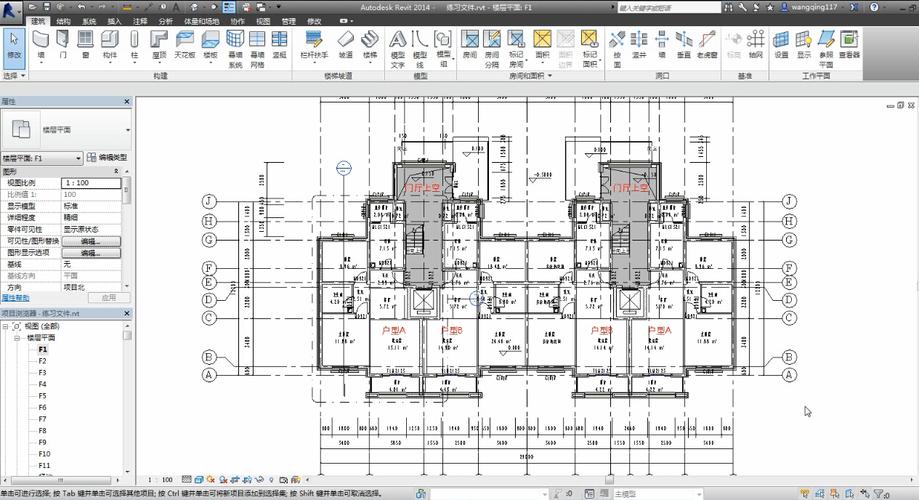

如何使用Revit绘制平面图 - BIM,Reivt中文网

使用Revit绘制平面图可以快速创建高质量的建筑平面图,同时也可以通过Revit的强大功能来进行模拟和分析。无论是专业设计师还是建筑爱好者,都可以通过掌握Revit的技巧来绘制出令人满意的平面图。
