Revit技巧 | 如何绘制Revit楼板:简明步骤指南

发布于:2024-10-25 10:10:01
149人 分享

Revit是一种广泛使用的建筑信息建模(BIM)软件,它在建筑设计和施工过程中发挥着重要的作用。绘制楼板是Revit软件中的常见任务之一,下面是一份简明的步骤指南,以帮助您轻松地完成这项任务。

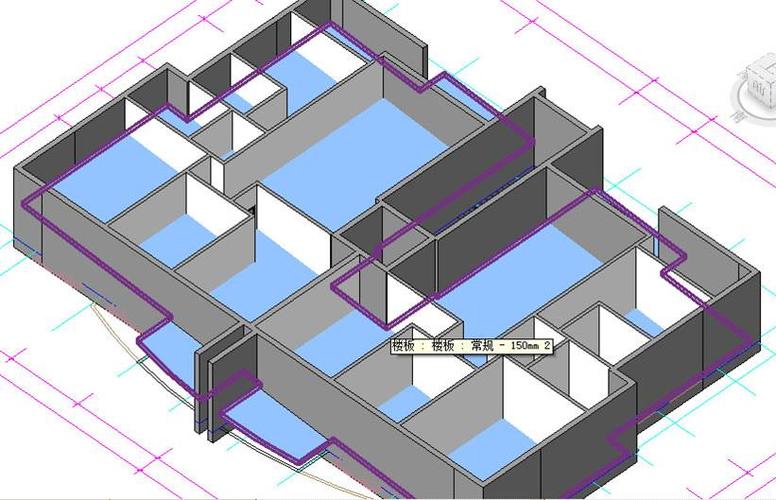

如何绘制Revit楼板:简明步骤指南 - BIM,Reivt中文网

1. 创建楼层

首先,在Revit中创建一个新项目,并在项目中创建一个新的楼层。您可以根据需要将楼层命名,并设置所需的高度和位置。

2. 选择楼板工具

接下来,从Revit的工具栏中选择“楼板”工具,该工具通常位于“建筑”或“结构”选项卡中。

3. 绘制楼板轮廓

使用楼板工具,绘制楼板的轮廓。您可以选择从已有的线或曲线中创建轮廓,或者根据需要手动绘制新的轮廓。

4. 定义楼板属性

一旦绘制完成楼板轮廓,Revit将要求您定义楼板的属性。您可以设置楼板的类型、材料和厚度等属性。确保根据设计需求进行正确的属性设置。

5. 调整楼板高度

根据楼层的高度设置,您可以调整楼板的高度。这可以通过选择楼板并指定高度值来完成。

6. 编辑楼板轮廓

如果您在绘制楼板轮廓时出现错误,或者需要对轮廓进行进一步的调整,您可以使用Revit的编辑工具进行操作。编辑工具通常包括移动、拉伸、修剪和偏移等选项,以便调整楼板的形状和尺寸。

7. 完成楼板绘制

最后,当您完成楼板的绘制和属性设置后,您可以保存并关闭绘图视图。您的Revit楼板绘制任务已经完成。

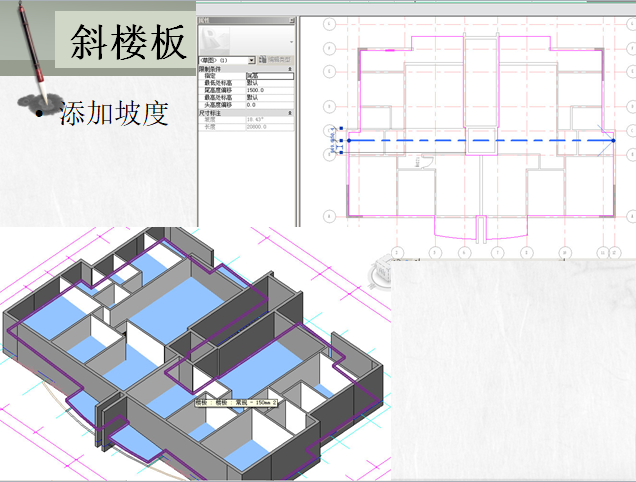

如何绘制Revit楼板:简明步骤指南 - BIM,Reivt中文网

绘制Revit楼板是一个相对简单的过程,只需要遵循上述步骤即可。通过Revit的建模和绘图功能,您可以轻松地创建出精确且符合设计要求的楼板。
