Revit技巧 | 修改Revit楼板的子图形元素

发布于:2024-09-30 10:12:57
113人 分享

Revit是一种广泛应用于建筑设计和建筑信息模型(BIM)的软件。在Revit中,楼板是建筑模型中的重要组成部分。楼板可以被分解成多个子图形元素,这些子图形元素可以通过修改来满足特定的设计需求。

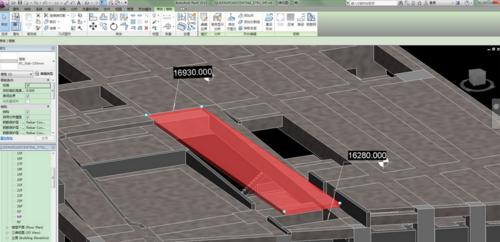

修改Revit楼板的子图形元素 - BIM,Reivt中文网

要修改Revit楼板的子图形元素,首先需要选择要修改的楼板。在Revit的“楼板”页面中,可以通过选择楼板上的任意一个点来选中整个楼板。选中楼板后,可以在“修改”选项卡中找到各种修改工具。

在Revit中,可以通过修改楼板的子图形元素来调整其形状、尺寸和位置。以下是一些常用的修改楼板子图形元素的方法:

- 移动子图形元素:选择想要移动的子图形元素,然后使用移动工具将其拖动到新位置。也可以使用“移动”命令来精确控制子图形元素的移动。

- 缩放子图形元素:选择要缩放的子图形元素,然后使用缩放工具来调整其尺寸。可以通过单独选择子图形元素的一个或多个边界点来实现局部缩放。

- 旋转子图形元素:选择需要旋转的子图形元素,然后使用旋转工具来调整其角度。可以通过选择子图形元素的一个或多个边界点来实现局部旋转。

- 修改子图形元素的连接方式:选择需要修改连接方式的子图形元素,然后使用连接工具来增加或删除连接点。可以通过选择连接点上的一个或多个边界点来实现局部连接方式的修改。

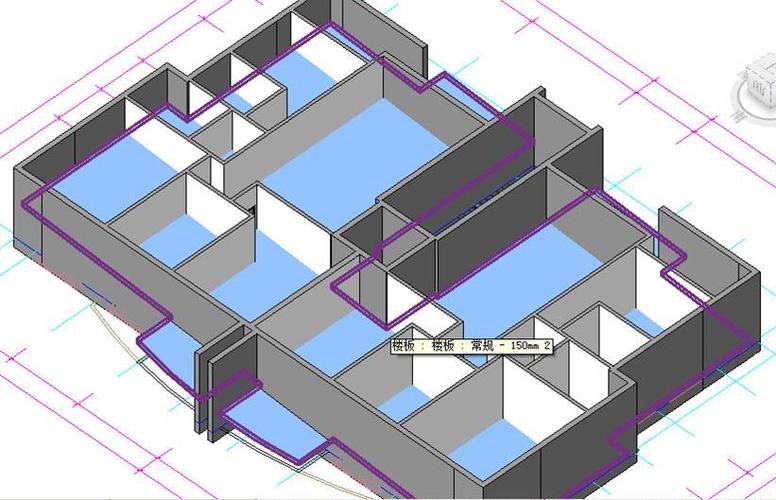

修改Revit楼板的子图形元素 - BIM,Reivt中文网

通过以上方法,可以轻松修改Revit楼板的子图形元素,以满足各种设计需求。不仅可以调整楼板的形状、尺寸和位置,还可以通过修改连接方式来实现不同的构造方式。Revit的强大功能和灵活性使得楼板的修改变得简单而高效。
