Revit是一款功能强大的建筑信息模型软件，它为建筑师和设计师提供了绘制楼板的便捷工具。下面是在Revit中绘制楼板的步骤。

1. 创建一个楼板的类型：

在Revit中，首先需要创建一个楼板的类型。在“项目浏览器”中选择“楼板”选项，右键单击并选择“新建楼板类型”。在弹出的对话框中，输入楼板的名称和参数，例如厚度、标高限制等。

2. 绘制楼板边界：

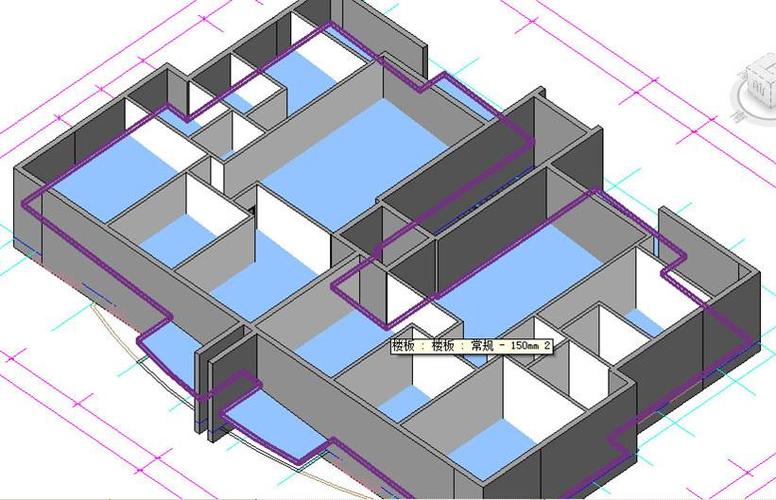

在Revit的“楼板”选项中，选择“边界”工具。使用这个工具，通过单击添加直线，或者使用弯曲、圆弧等工具绘制楼板的边界线。确保所有边界线都形成一个封闭的区域。

3. 调整楼板高度：

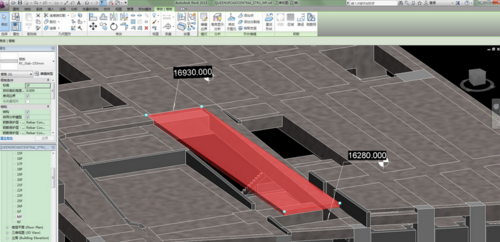

在Revit中，楼板的高度通常与标高相关联。选择绘制楼板时希望与之相关联的标高，并将楼板的高度调整为所需的值。可以通过选择楼板边界线上的点，然后将其拖动到所需的高度来完成这个步骤。

4. 添加楼板属性：

在Revit中，楼板除了基本几何形状之外，还可以具有其他属性，如楼板类型、材料、厚度等。通过选择楼板，然后在“属性编辑器”中为楼板添加所需的属性。

5. 修改楼板形状：

在Revit中，可以随时修改楼板的形状。选择楼板，然后使用“编辑楼板”工具进行修改。可以添加、删除或移动边界线来调整楼板的形状。

6. 镜像或数组楼板：

在Revit中，可以使用镜像或数组工具来快速复制和排列楼板。选择楼板，然后使用“镜像”或“数组”工具进行操作，根据需要进行复制和排列。

7. 添加楼板标记：

在Revit中，楼板标记可以帮助标识和区分不同的楼板类型。在绘制楼板后，选择所需的楼板标记类型，并将其放置在适当的位置。

这些是在Revit中绘制楼板的基本步骤。通过使用这些步骤，建筑师和设计师可以轻松创建楼板并进行必要的修改和调整。
