Revit的MEP项目是通过物理连接和逻辑连接两方面实现建筑给排水系统的设计。

首先了解管道系统的概念。Revit的管道系统族中预定义了11种管道系统：“循环供水”、“卫生设备”、“家用热水”、“家用冷水”、“通风孔”、“湿式消防系统”、“干式消防系统”、“预作用消防系统”、“其他消防系统”和“其他”。

软件预定义的管道系统类型

特定的设备会根据该构件的类型而给管道指定特定类型的系统。如果预定义的管道系统中没有我们需要的系统类型，可以复制原有的系统类型，然后更改其属性。

管道类型需要我们重新创建，按项目中设计的管道种类创建管道类型，如给水、热水、消防水等。

管道类型创建好之后，其属性与图纸设计意图并不一致，这里我们需要重新设置“布管系统配置”。

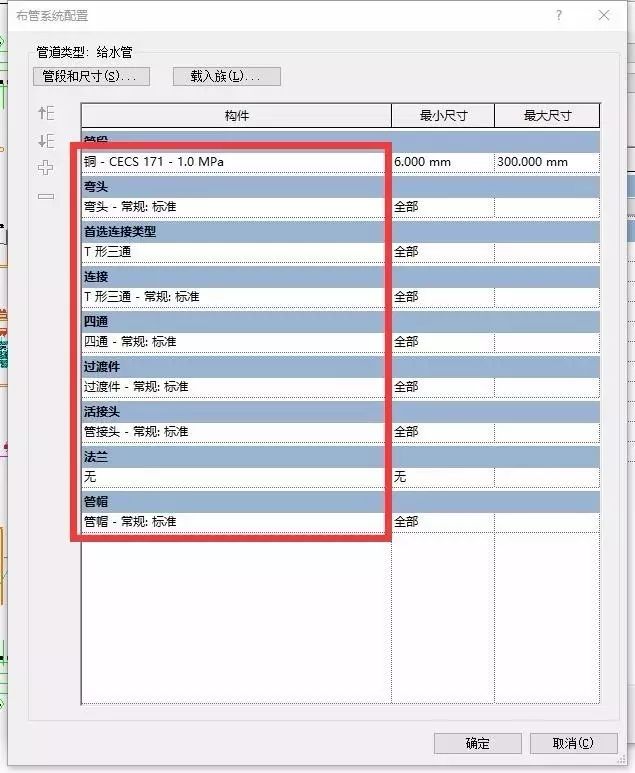

布管系统配置对话框

每个项目的所使用的管材并不一致，在创建管段之前，需要在图纸设计说明中确定每种管道所使用的材料，连接方式，然后在“布管系统配置”逐一修改。

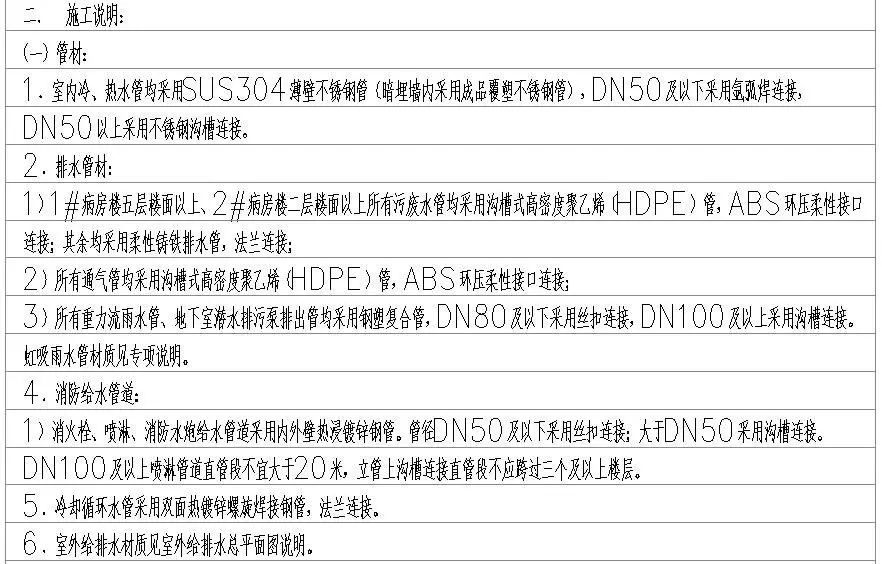

图纸中关于管材的设计说明

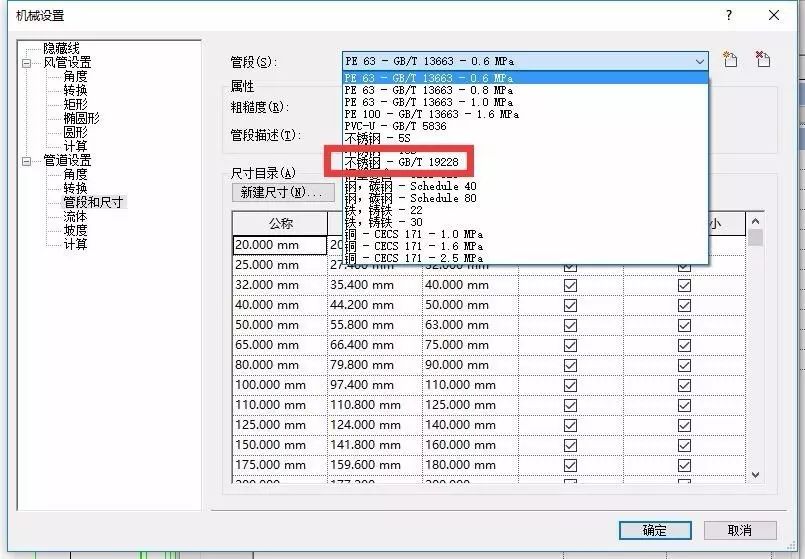

管段中可能缺少所需的材料，可以在“管段和尺寸”对话框以原有管段创建所需材料。

管段中可能没有所需公称直径，可在“新建尺寸”对话框中新建所需公称直径。

管道类型设置好以后，可将图纸分层导入Revit,图纸在导入前，可先将一些用不到的图层关闭，这样图纸导入之后，软件运行会比较流畅。

绘制管段遵循“三步法”，即“选命令，设参数，画管段。”

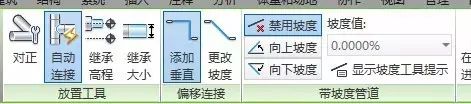

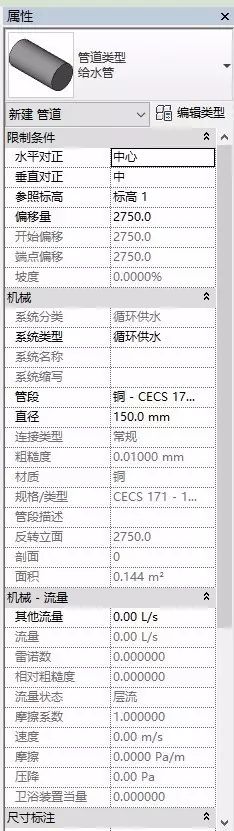

“设参数”中包含管段的各种属性，对齐方式、参照标高、偏移量、系统类型等，此外还需注意该管段是否具有坡度，如果有坡度，还要注意不同的直径的管道坡度不同。
