将平面图放置于Revit的图纸上是一个常见的需求，下面将介绍具体的步骤。

第一步是选择合适的平面图，可以是AutoCAD图纸或者其他支持导出成DWG或DXF格式的软件。

第二步是将平面图导入到Revit中。在Revit中，选择“插入”选项卡，在“导入”组中点击“CAD”按钮。然后浏览并选择平面图所在的文件，点击“打开”按钮。

第三步是在导入CAD对话框中进行设置。在CAD导入设置对话框中，可以选择导入的图层，设置缩放比例以及选择是否保持图层名称等选项。根据具体的需求进行设置，并点击“确定”按钮。

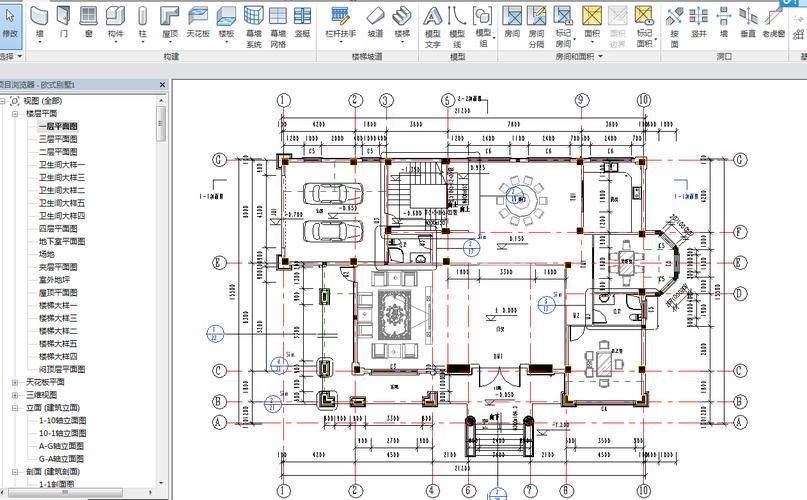

第四步是在图纸上放置平面图。在Revit的“项目浏览器”中，找到“平面剖面”视图，并打开需要放置平面图的视图。然后点击“插入”选项卡中的“图像”按钮，在视图中选择用于放置平面图的位置，并点击鼠标左键放置平面图。

第五步是调整平面图的尺寸和位置。选中放置的平面图，点击鼠标右键，在右键菜单中选择“编辑图像”选项。然后可以通过拖动控制点或者输入具体数值的方式，调整平面图的尺寸和位置，使其与Revit中的其他图元对齐。

最后，保存并打印图纸。完成平面图的放置后，记得保存Revit项目，并根据需要进行打印或导出成其他格式的图纸。

以上就是将平面图放置于Revit图纸上的步骤。通过这些简单的操作，可以方便地将平面图导入到Revit中，并与项目中其他图元进行对齐和协同工作。
