    布尔运算

    听说过重力运算公式，引力运算公式，浮力运算公式......等等，布尔运算是什么鬼？难道也是运算公式吗？

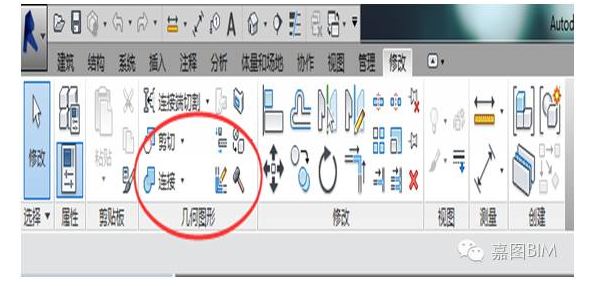

    布尔运算并不是运算公式，与其他常见的建模软件一样，AutodeskRevit的布尔运算方式主要有“连接”和“剪切”两种。可在功能区中的“修改”选项卡中找到相关的命令，见图1-1

    图1-1

    1、连接

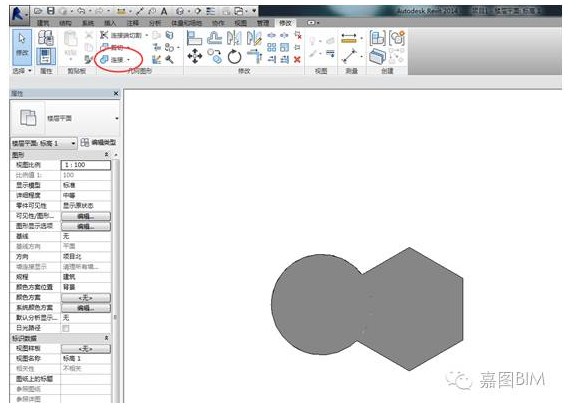

    “连接”命令可以将多个实体模型链接成一个实体模型，实现“布尔剪”，并在连接处产生实体连接的相贯线。见图1-2

    图1-2

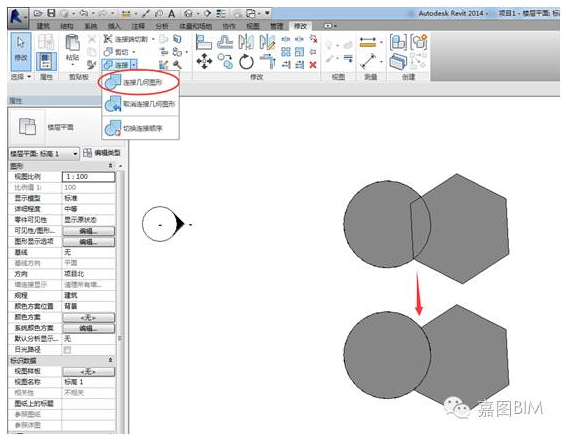

    单击“连接”下拉列表中的“取消连接几何图形”，可以将已经连接的实体模型返回到未连接的状态，见图1-3

    图1-3

    2、剪切

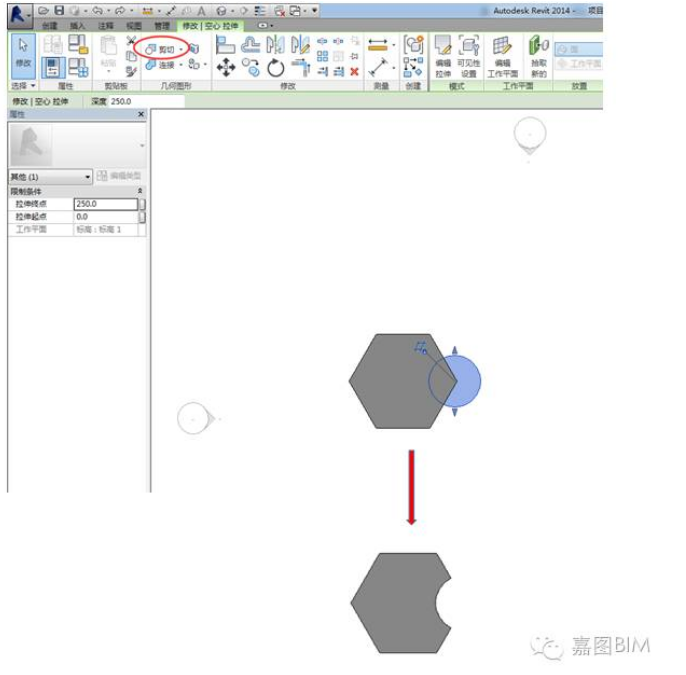

    “剪切”命令可以将实体模型减去空心模型形成“镂空”的效果，实现“布尔剪”，见图1-4。

    图1-4

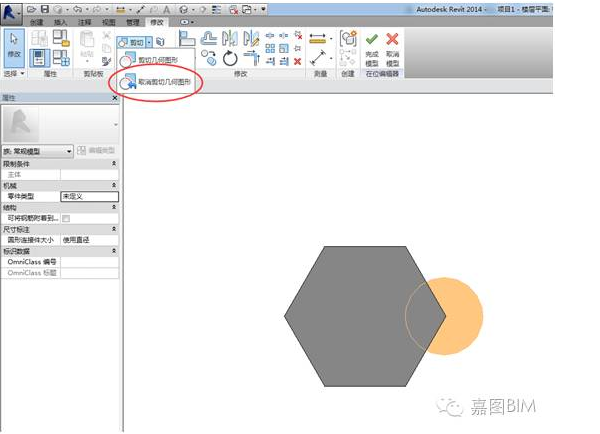

    单击“剪切”下拉列表中的“取消剪切几何图形”，可以将已经剪切的实体模型返回到为剪切的状态，见图1-5

    图1-5
