大多数照明设备是必须放置在主体构件（天花板或墙）上的基于主体的构件。
将照明设备放置在视图的步骤
在项目浏览器中，展开“视图(全部)”
“楼板平面”，然后双击要放置照明设备的视图。单击“系统”选项卡
“电气”面板
“照明设备”。在“类型选择器”中，选择设备类型。
在功能区上，确认选择了“在放置时进行标记”，以自动标记设备。
将光标移至绘图区域上。
当您将光标移至绘图区域中的某一有效主体或位置上时，可以预览照明设备。
单击以放置照明设备。
单击“修改”。
注：

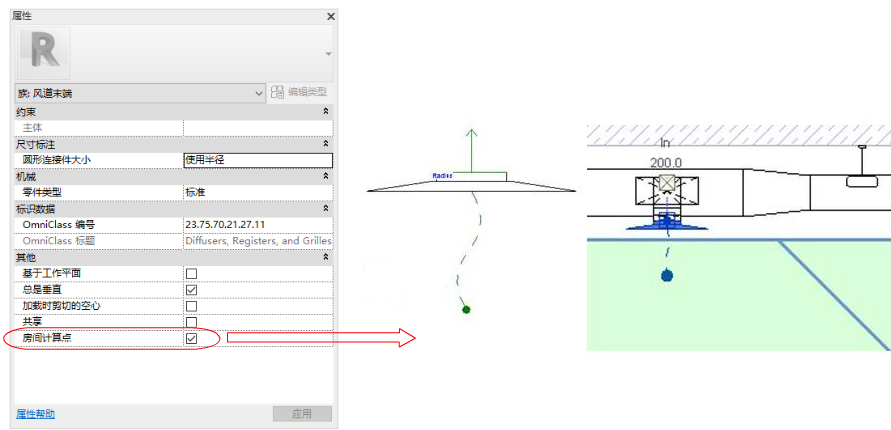

在某些情况下，可以放置照明设备，以便连接件的位置不在空间内部。 房间计算点用作搜索点，以确定照明设备所在的空间。 您可以为照明设备编辑族以启用“房间计算点”，然后移动计算点的位置，使其位于空间内部。 在族编辑器中的“属性”选项板上，启用“房间计算点”。 编辑“房间计算点”的位置，使其位于空间内部。
由于房间计算点指定照明设备所在的空间，它还会在明细表中得到反映。 例如，如果在明细表中包含一个带有空间数据（如名称和编号）的列，将使用房间计算点指示的空间。
