1. 打开要放置电缆桥架的视图。

2. 单击“系统”选项卡 “电气”面板 “电缆桥架”。

3. 在“类型选择器”中，选择电缆桥架类型（带配件或不带配件）。

4. 在选项栏上，指定宽度、高度、偏移量或弯曲半径。

5. 在功能区上，确认已选中“在放置时进行标记”，以自动标记电缆桥架。 然后在选项栏上指定下列标记选项：

   目标	操作
   修改标记方向	选择“水平”或“垂直”。
   载入其他标记	单击“标记”。
   在标记和电缆桥架之间包含引线	选择“引线”。
   修改引线的默认长度	在“引线”复选框右侧的文本框中输入值。

6. 在功能区上，选择放置选项。

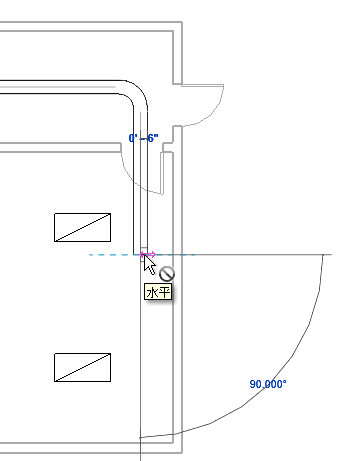

7. 在绘图区域中，单击指定电缆桥架管路的起点，然后移动光标，并单击指定管路上的点。



   需要时，弯头会自动添加到管段中。

   注： 绘制带管件的电缆桥架时，管件的连接线会显示出来。



8. 要绘制垂直电缆桥架，请在选项栏上指定偏移值，然后继续绘制管路。

   注： 绘制不带管件的电缆桥架时，如果绘制的电缆桥架与同一高程的现有电缆桥架交叉，则要么新电缆桥架会断开（如果二者尺寸相同），要么两个电缆桥架管路中较小的一个会断开。

9. 要完成电缆桥架管路，请单击“修改”。
