熟悉Revit的小伙伴呢都知道，Revit绘制钢结构模型是很差劲的。而在制作钢结构模型这个领域呢Tekla有着很多年历史了，软件也很成熟，不少钢厂都在用Tekla建模、出图、下料。所以遇到有钢结构的工程建模工作还是要使用到Revit的，那么就涉及到两个软件相互导入协同的问题了。

群里的小伙伴呢经常问:

(1)Tekla如何导入revit;

(2)Tekla导入Revit之后如何与revit统一坐标，或者导入到Revit之后如何调整与Revit中其他专业的模型统一（位置对齐）呢？

那么下面我们先以图文的性质给大家讲解

在讲之前呢先普及下两个概念：什么是Revit的原点和Tekla的原点

Revit的原点翔哥在上节课中已经讲过了，revit的原点呢与CAD的原点（X=0Y=0）是一个点。如果不明白的话建议看看翔哥关于Revit原点的课程

Tekla的原点呢也是（X=0Y=0Z=0）坐标点，下面我已图文的形式详细给大家说下Tekla的坐标原点，

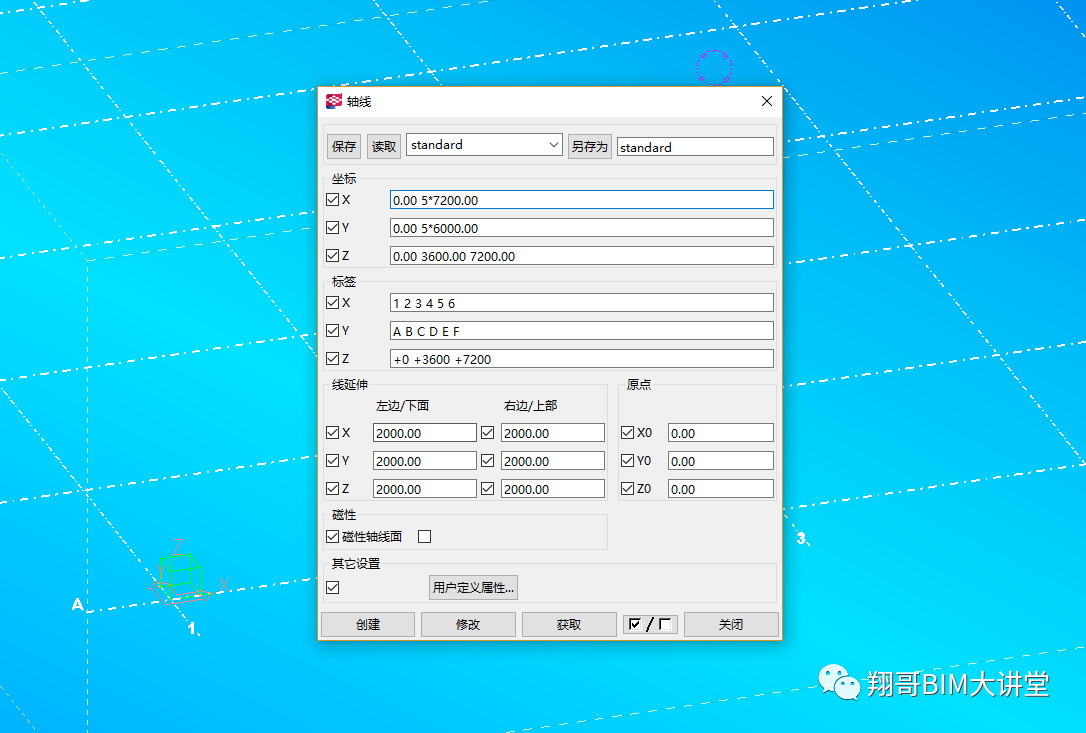

（1）双击Tekla轴线，弹出“轴线对话框”

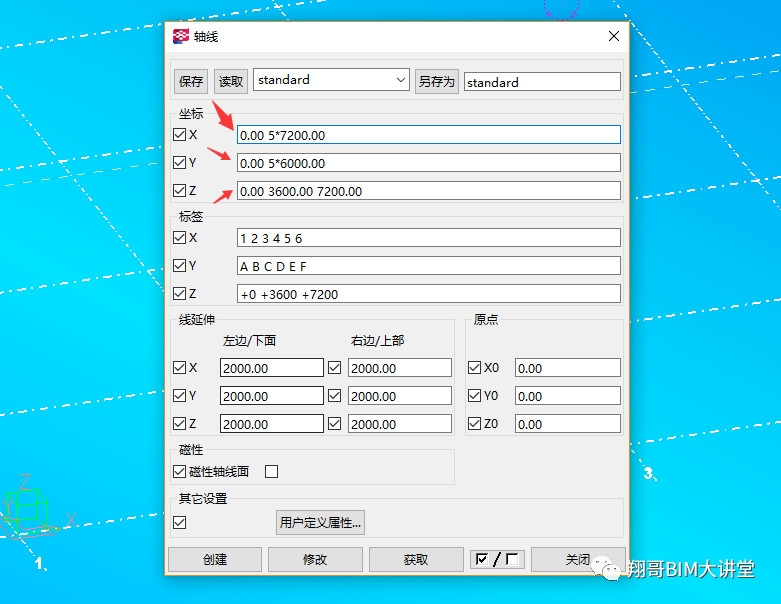

（2）将轴线的起始点坐标（XYZ）都设置为0

（3）这样设置，我们就将Tekla的坐标原点变成了（X=0Y=0Z=0)的坐标点与Revit统一了（如下图）

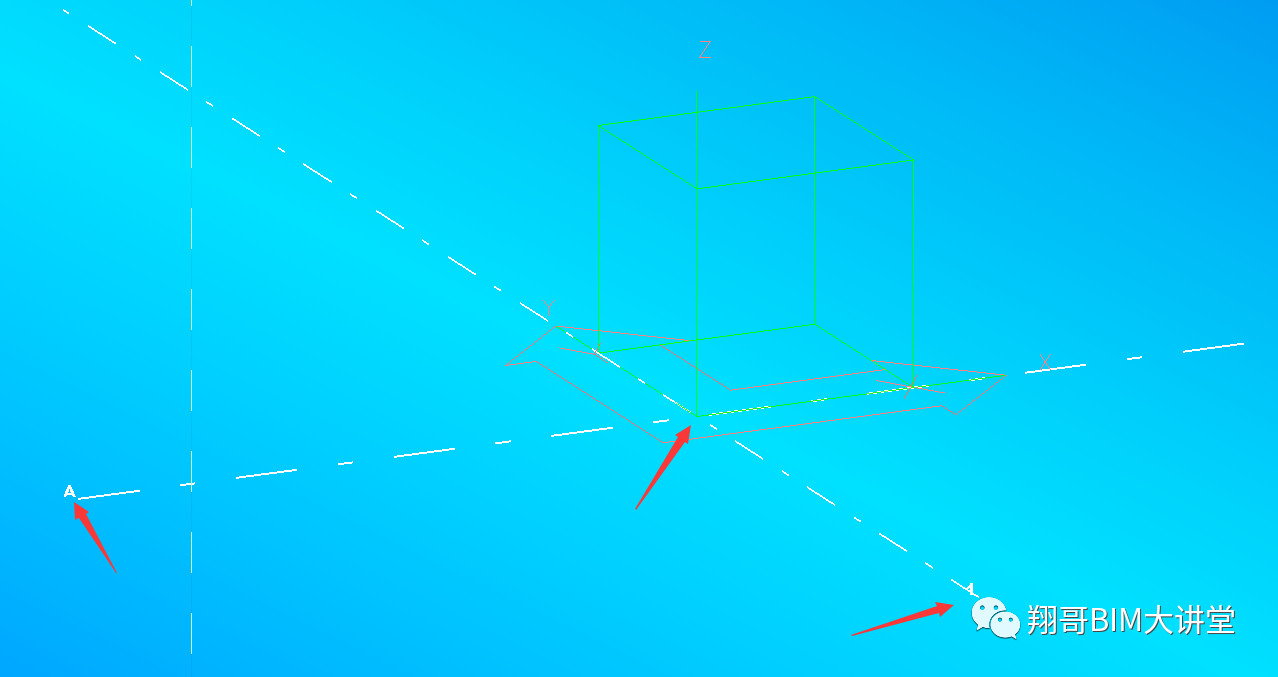

如图所示Tekla的坐标原点就是起始轴1轴与A轴的交点也就是(X=0Y=0Z=0)的坐标点，原点统一以后revit与teklaj就统一了坐标系

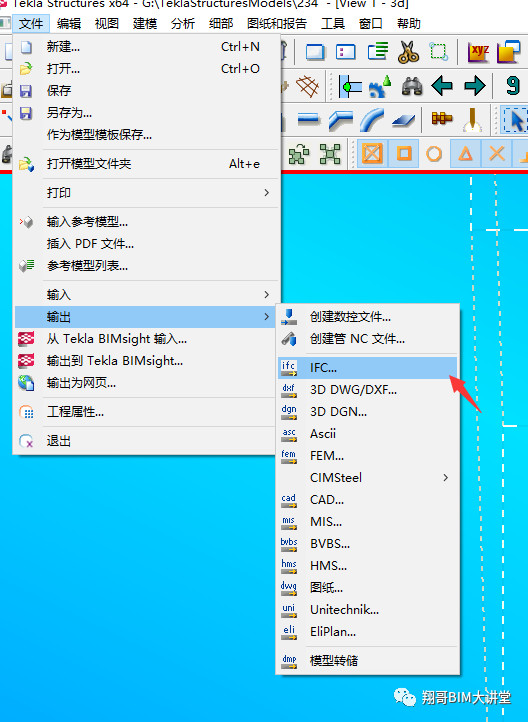

（4）统一坐标系以后，我们在此基础上在tekla中建力钢结构模型，建模之后另存为IFC格式（如图所示），（注：在导出ifc文件之前一定要将模型中的节点炸开，否则可能会造成构建丢失）点击“文件”--“输出”--“IFC”

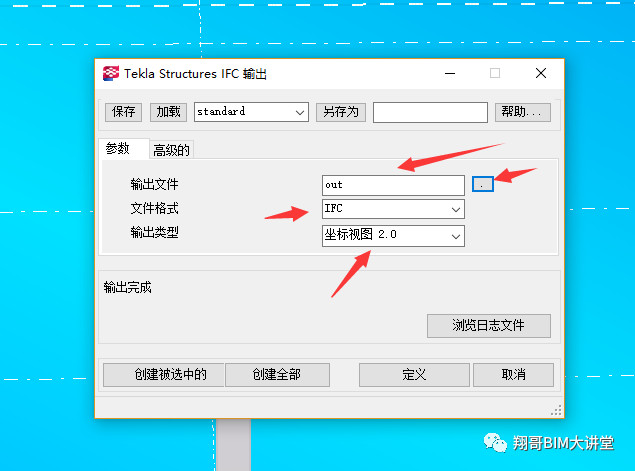

（5）输出文件：“OUT”为选择输出后文件的保存路径“文件格式选择”：IFC

“输出类型”选择：坐标试图2.0

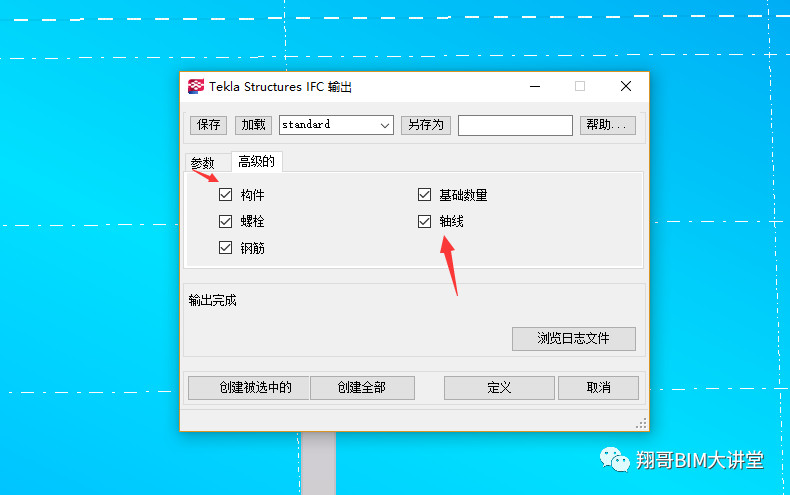

（6）“高级的”的设置----全部勾选（注：轴线勾选文件链接到revit可以方便定位，但是无法删除与revit轴网重叠，建议不用勾选，为了教程的效果我将其勾选）

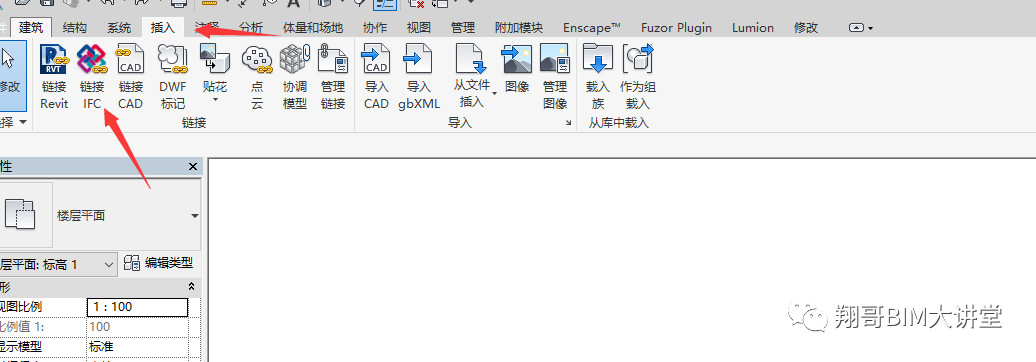

（7）点击“创建全部”将输出的ifc文件导链接到Revit

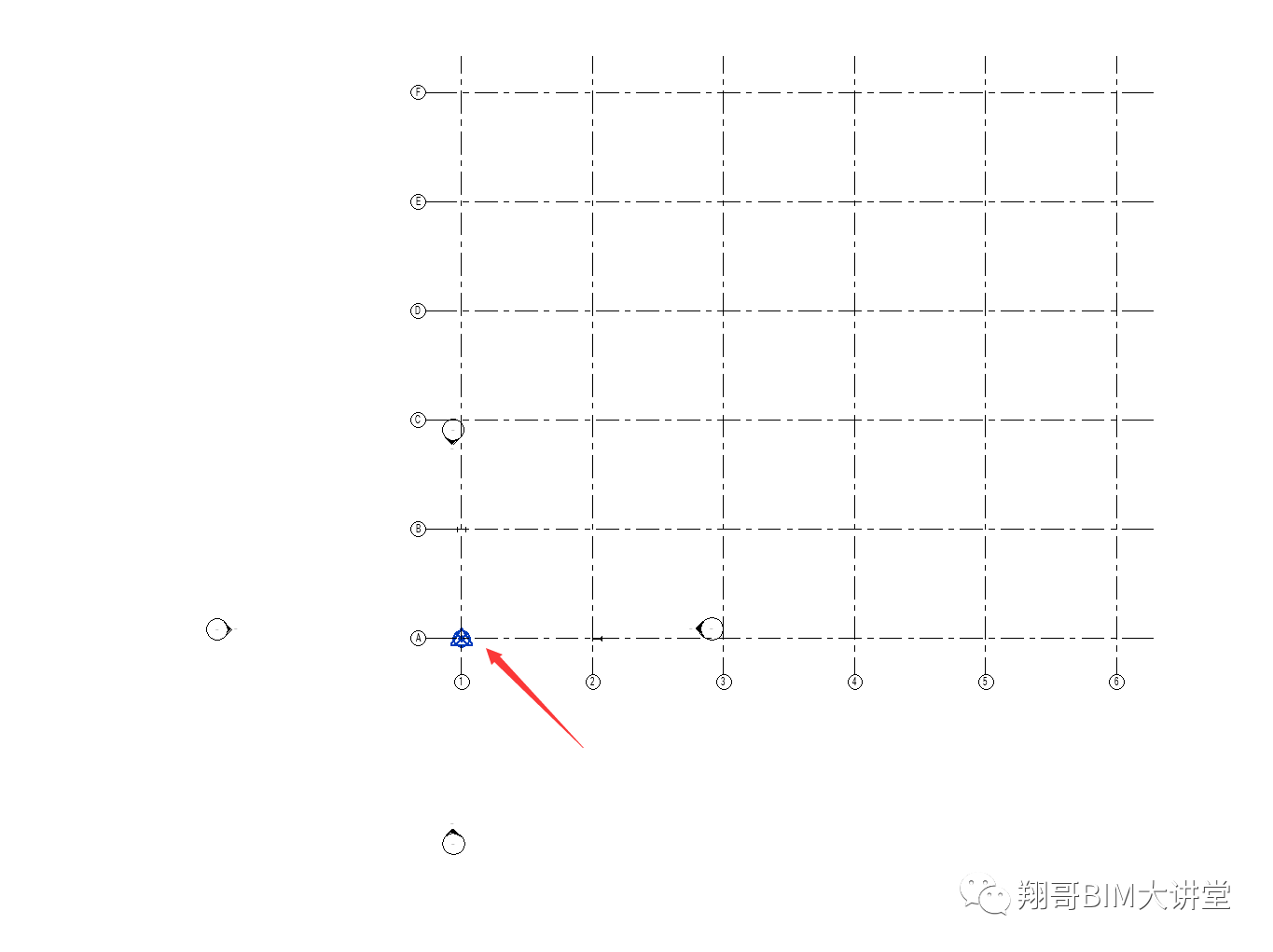

(8)采用链接ifc进入revit,revit自动将tekla的原点对齐到revit的原点上
