Revit体量是什么意思？相信有不少小伙伴在刚接触Revit的时候总会有这样的疑问，而在建模的过程中，搞不清什么时候用体量建模，什么时候用族建模更是家常便饭，今天我们要分享的就是关于这方面的内容。

Revit体量与族的区别

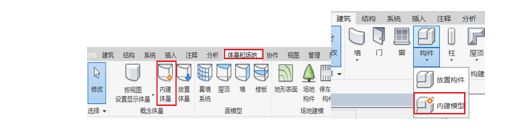

首先，体量和族一样，都是可以在项目当中进行内部创建的，只不过“内建体量”在体量和场地选项卡当中。

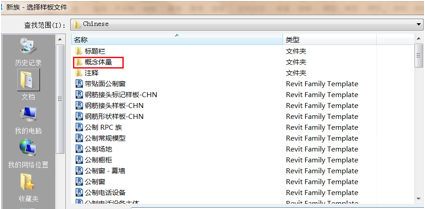

然后就是创建独立的体量文件了，其实独立的体量和族是一样的，因为体量是基于族进行制作的，就像创建二维族一样，创建时我们选择概念体量中的公制体量即可创建。

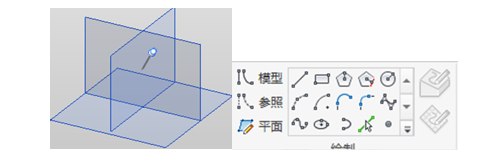

进入体量的编辑界面后会发现体量与族的区别，体量制作时大多都在三维视图，制作起来要相对自由。绘制工具也与族有很大区别，比如参照平面和参照线都集中在同一个绘制功能区域中。

我们可以明显看到绘制形状时的应用功能族与体量是不一样的，但是我们可以通过绘制族的操作来对比，并带入体量之中。

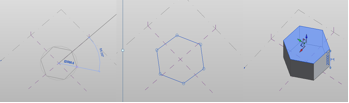

比如拉伸，在体量中我们不需要找到拉伸这个功能，我们只需利用绘制中的功能，绘制出闭合轮廓，然后选中轮廓，接着在功能区点击创建形状就可以直接生成实体了。

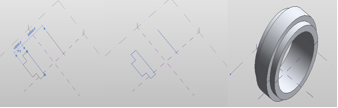

同样，旋转也是一样的道理，族当中是绘制旋转轮廓，绘制旋转轴，然后生成旋转实体。而在体量中也是选中绘制好的轮廓和旋转轴，直接点击创建形状进行生成。

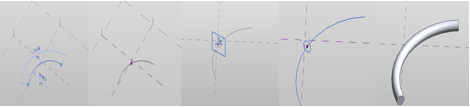

当然也有一些有区别的，比如放样，我们就需要在绘制完成路径之后，在路径上进行“点”的添加，才可以在点的参照平面上进行绘制放样的轮廓，最后生成放样形状，相比之下体量多了一个步骤。

所以通过在体量当中创建放样形状我们就可以知道，如果创建放样融合，就需要添加两个点来分别进行轮廓的创建了。

通过上面的解答我们可以知道，只要掌握了其概念及背后的应用逻辑，那么你便不会再搞错了。
