问题：在管线综合剖面图中，线缆桥架与风管图例如何进行区分？

在管线综合的剖面中，线缆桥架与风管的显示图例管线边界和内部的“×”，只看图例无法区分管线是桥架还是风管。

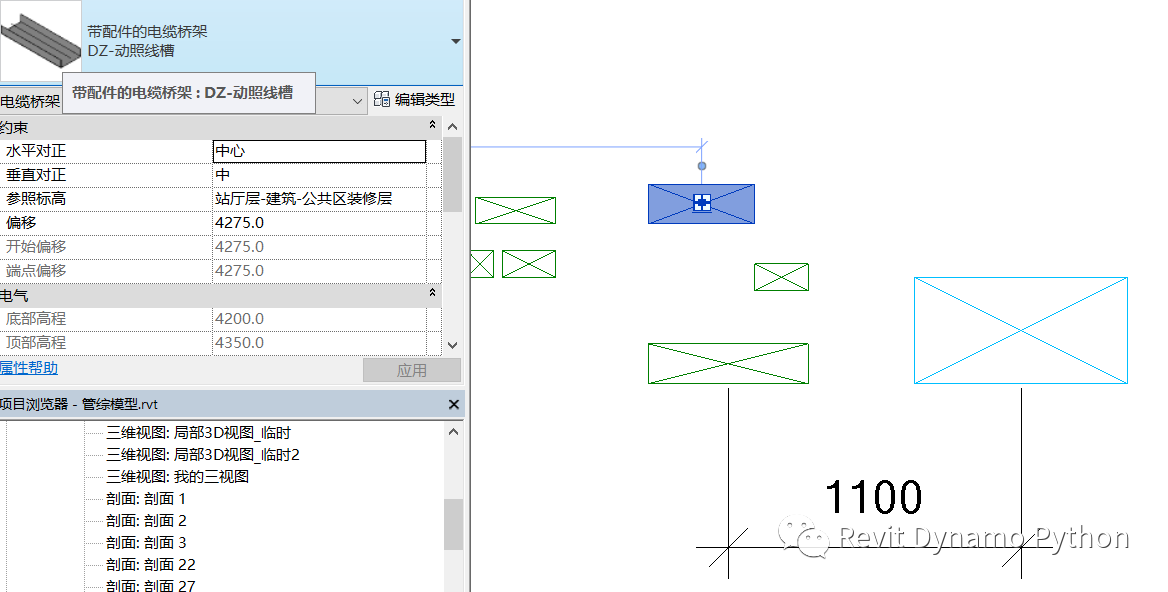

剖面中桥架默认显示样式

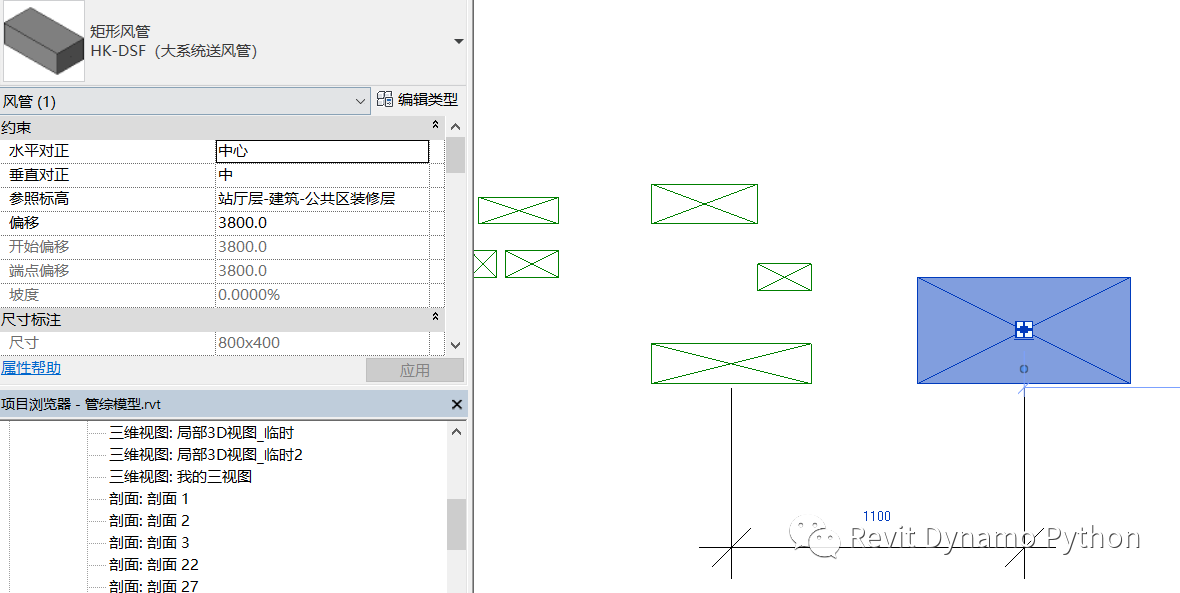

剖面中风管默认显示样式

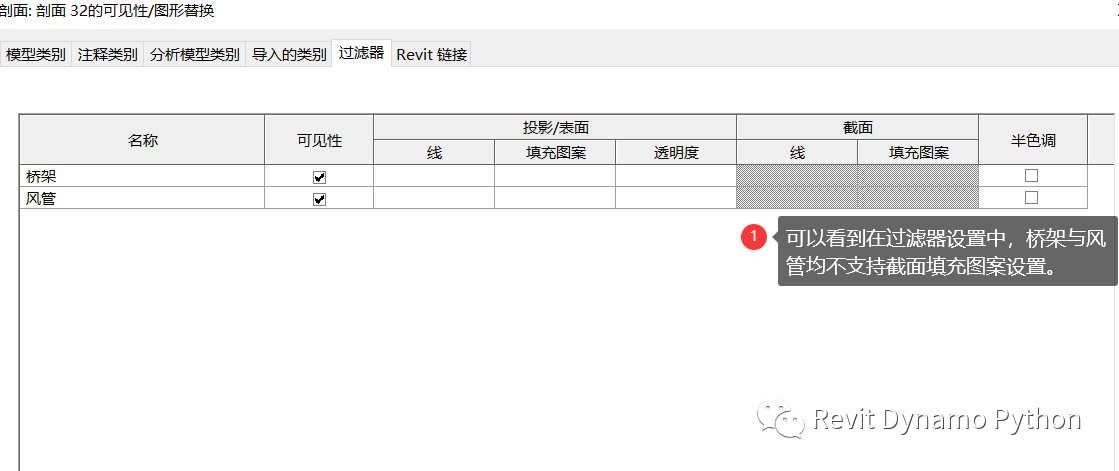

在过滤器的设置中，并不支持将线缆桥架与风管做图案区分，仅仅支持颜色区分，这在打印的黑白图纸上是毫无意义的。

此时，要调整剖面中的桥架或风管的显示样式，仅能从“升”、“降”图例进行入手。

桥架的“升”、“降”位于电气设置中，默认中为“四通”样式，可以设置为其他Revit的内置图案与风管进行区分。

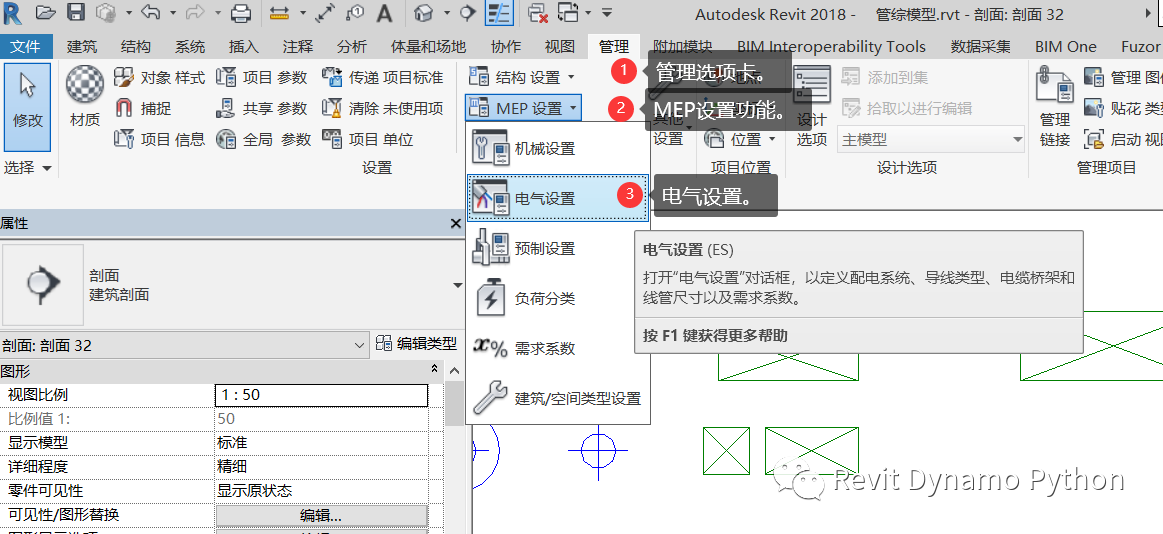

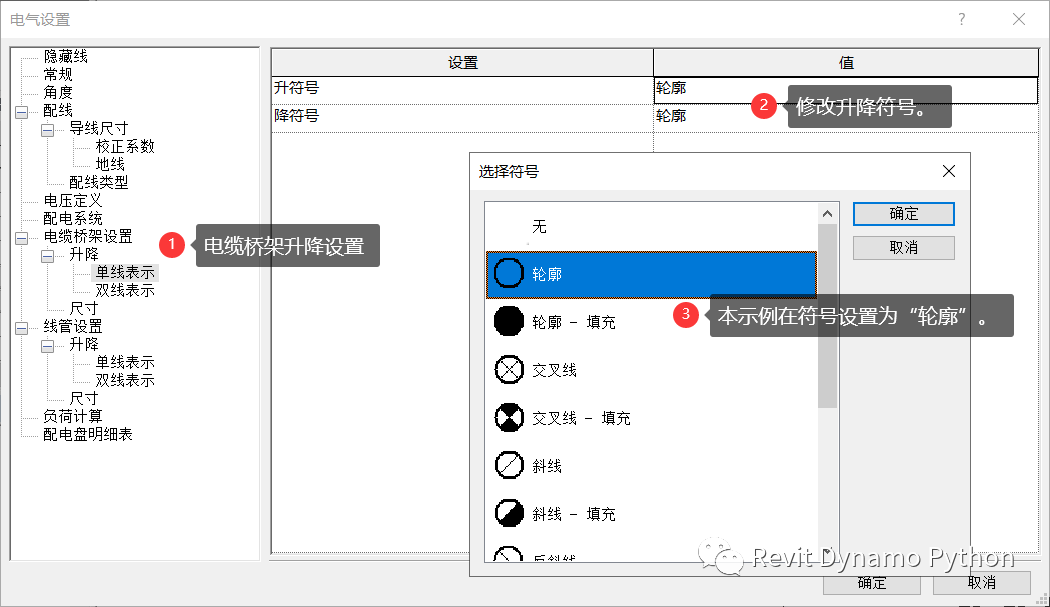

进入电气设置中的电缆桥架升降的双线表示设置，本示例将符号设置成“轮廓”。

在修改后，桥架与风管在剖面中已经有了明显的区分。

同理，风管也可以通过设置升降符号来调整断面显示图例，通过风管系统对剖面进行修改，本示例不在详实演示。
