在Revit中楼梯的绘制方法一般有两种，快来学习一下吧！

①按构件绘制②按草图绘制

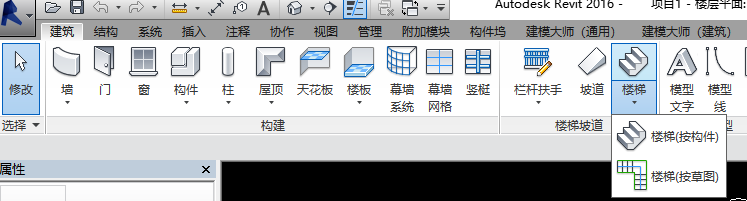

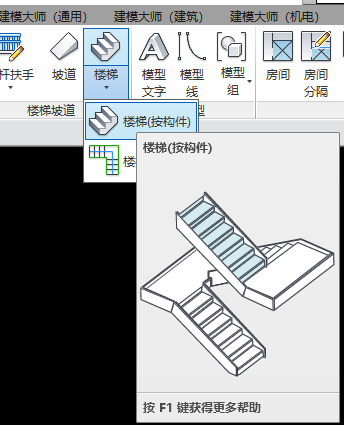

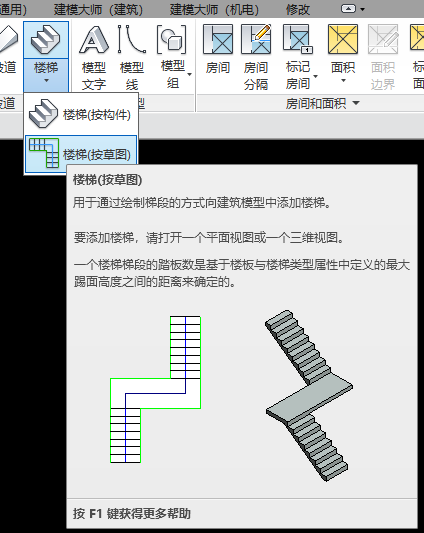

一、功能区：“建筑”选项卡“楼梯坡道”面板“楼梯”下拉菜单“楼梯(按构件/按草图)”。

首先我们一起来看看按构件如何绘制楼梯。

第一步：设置楼梯属性。

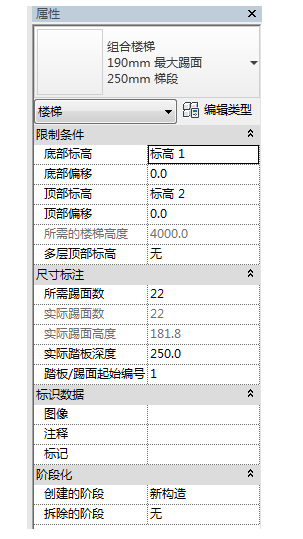

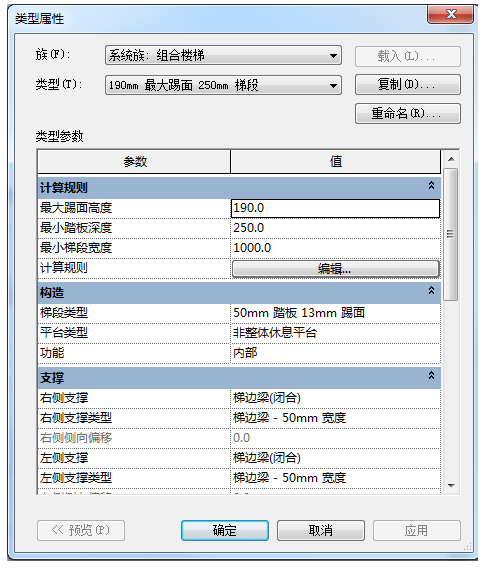

按照图纸设置楼梯属性，如下图。

第二步：绘制楼梯。

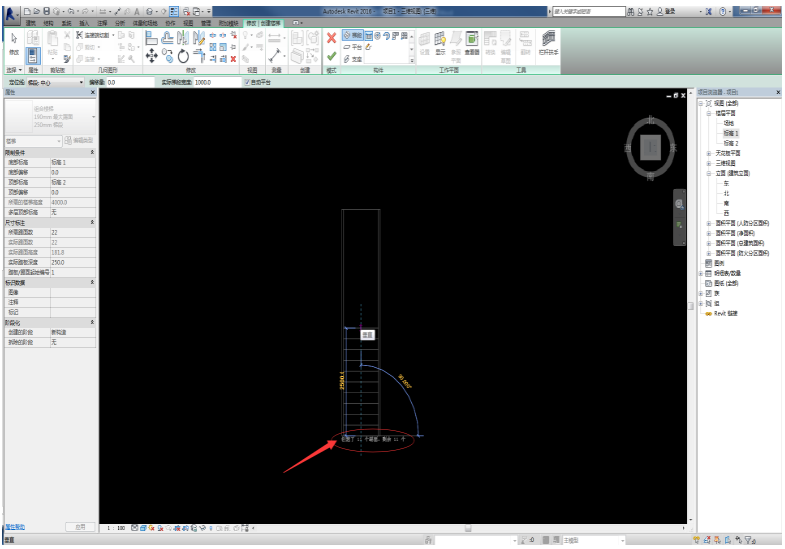

各参数设置完成后，将鼠标光标移动到绘图区域中的平面视图上，单击楼梯的起始位置，拖动鼠标，这时软件会提示已创建的踢面数和剩余踢面数，如下图。

继续拖动，单击本梯段末端位置，完成一段梯段的绘制。

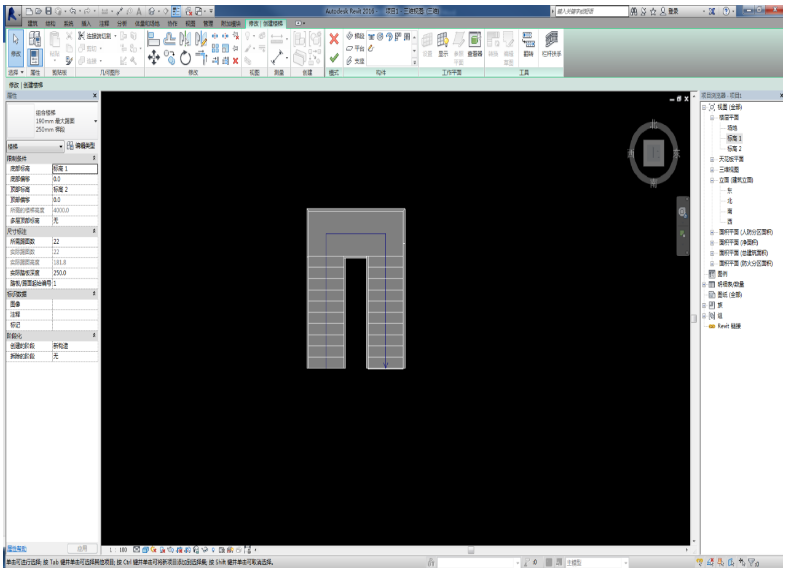

完成一段梯段后继续绘制下一段梯段，直到软件提示已创建多少个踢面，剩余0个，如下图。

此时，楼梯由梯段和平台构件组成。

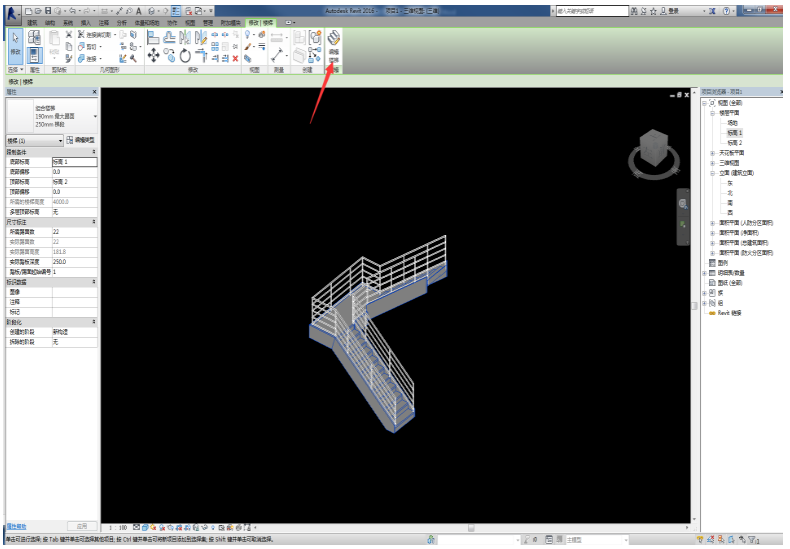

单击完成草图编辑模式，楼梯绘制完成，切换到三维视图中查看。如果需要对楼梯进行修改，可以选中楼梯点击“编辑楼梯”按钮进入草图模式进行修改，如下图。

下面我们来看一下按草图绘制楼梯，也可用于不规则楼梯建模。

第一步：设置楼梯属性同构件楼梯。

第二步：绘制楼梯。

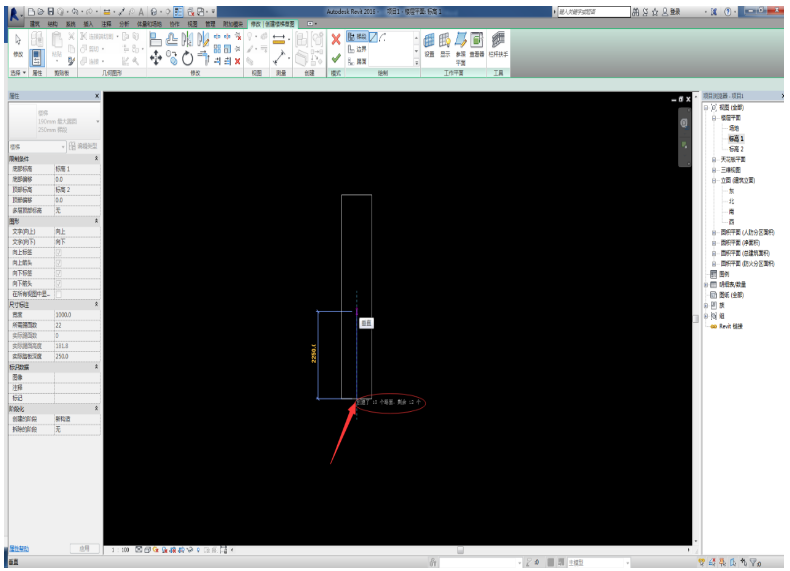

各参数设置完成后，将鼠标光标移动到绘图区域中的平面视图上，单击楼梯的起始位置，拖动鼠标，这时软件会提示已创建的踢面数和剩余踢面数，如下图。

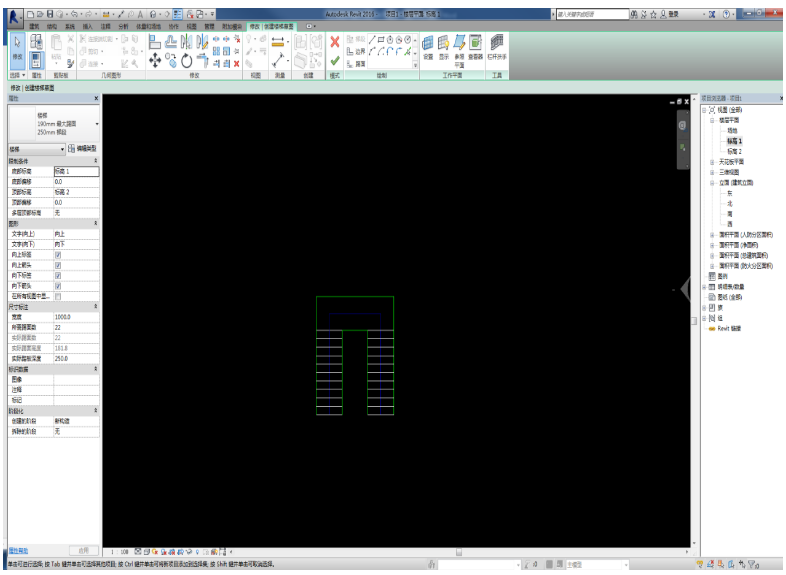

继续拖动，单击本梯段末端位置，完成一段梯段的绘制。完成一段梯段后继续绘制下一段梯段，直到软件提示已创建多少个踢面，剩余0个，如下图。

此时，楼梯草图由踢面线和边界线组成，可对踢面线和边界线再次进行编辑。

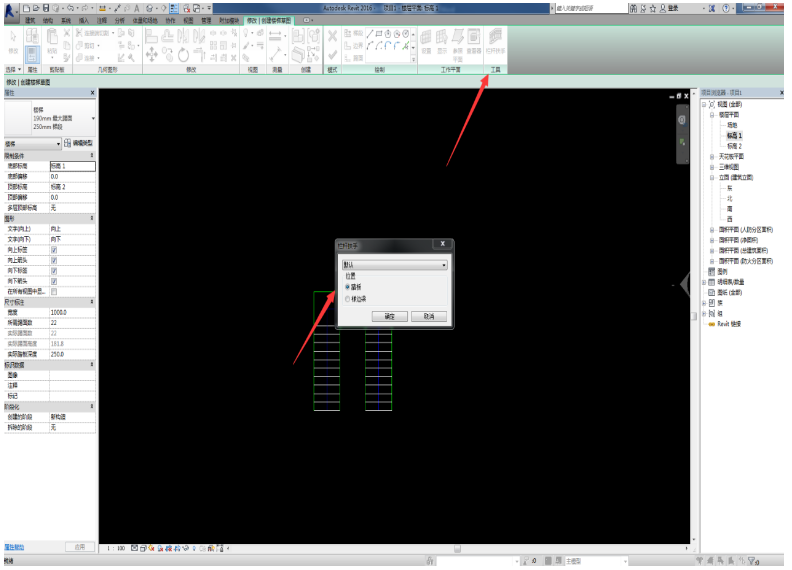

单击“修改”面板中的“楼梯扶手”按钮，在弹出的“栏杆扶手”对话框中设置栏杆扶手的类型和放置位置，如下图。

单击完成草图编辑模式，楼梯创建完成，切换到三维视图中查看。

如果依旧想对楼梯进行修改，可以选中楼梯点击“编辑楼梯”按钮进入草图模式进行修改。

以上就是我们Revit中两种楼梯绘制方式的具体方法，相信大家也都了解了。
