本文介绍的是通过插件的方式将Revit族内拉伸、旋转、放样等方式生成的构件封装为嵌套族放置在原位置并删除原构件。

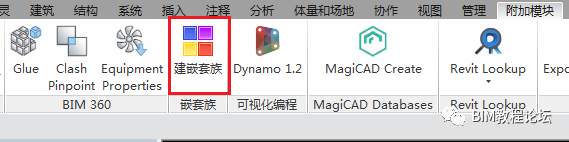

应用场景：建机柜族时，一般就一个CAD组合图，一般步骤是导入CAD后直接在一个族里面通过拉伸、放样、旋转等方法生成三维形状，这样操作后一个个单独的实体，需求方一般需要将一个个实体做成一个个族，这样方便加参数也方便选择，基于这个需求做了这个插件。不适合创建用参数约束的族。当然可以创建内嵌族后进入族后编辑添加参数再重新载入。插件如何使用见最后，安装后会出现如下图标。

运行命令时需预先选择需要封装成族的构件。运行命令后提示输入族名称，如下图。目前还可以多级嵌套，可以识别空心剪切。本插件对大部分拉伸放样融合旋转包括空心操作等构件使用。有些构件会提示生成错误。插件还有待优化。

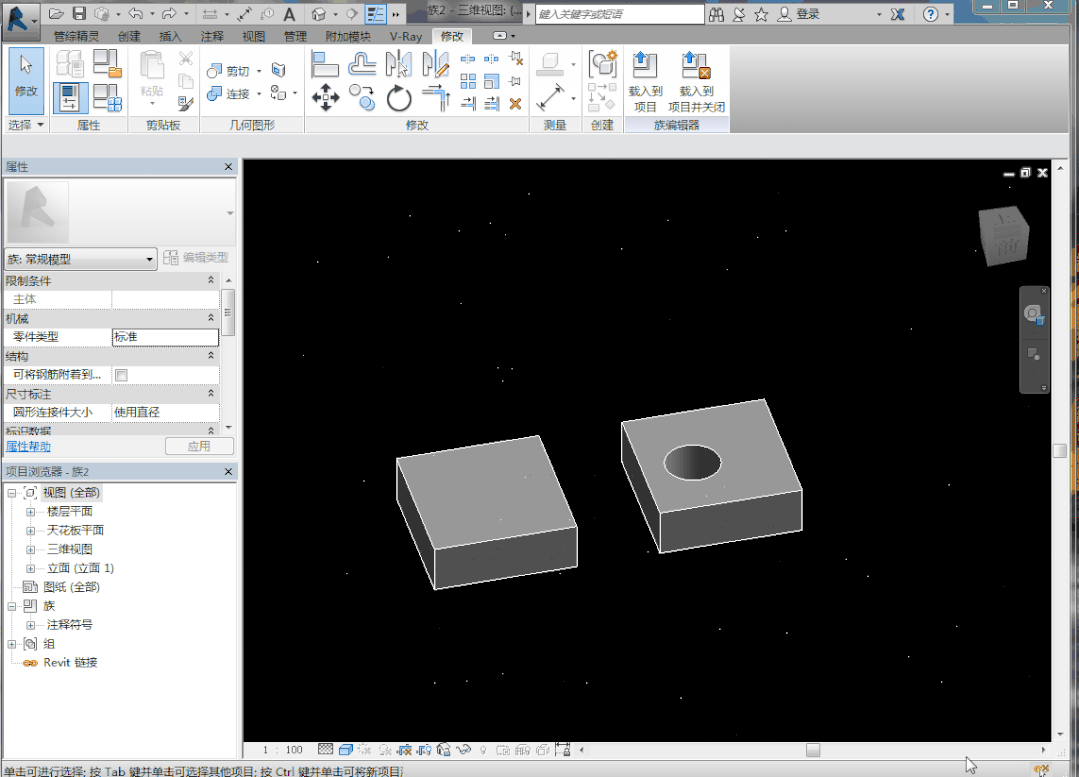

运行效果如下图：

希望大家使用后多提意见，我这边也好完善。

插件下载解压后可以将两个文件放到对应版本目录下。

Revit2016放置目录：C:ProgramDataAutodeskRevitAddins2016

Revit2018放置目录：C:ProgramDataAutodeskRevitAddins2018

其他版本类推。
