在对构建的BIM模型进行碰撞检查的操作时，可以使用Autodesk Revit MEP 2013软件中的碰撞检查的功能。这款软件的优势在于不但能够精确的查找出冲突部分，而且还能够在模型的内部对有冲突的管线实现修改操作，比较容易上手。但是其劣势为需要配置较高的电脑来实现碰撞检查的操作，普通配置的电脑会延长此款软件的碰撞检查的周期。此软件在检查模型内部的碰撞现象的原理为：以模型中所存在的图元构件为具体的监测目标，然后通过数学的方程式来描述目标的具体轮廓，最后，调用并且求解监测目标与相对应的函数之间的联立方程，如若确实存在碰撞的现象，那么求解的方程一定是有解的。

值得一提地是，这款软件的主要功能是对碰撞的图元进行检索，由此查出其分类所属和来源，一般情况下，相关的类别项目来源于与软件Revit进行链接的模型或是当前的项目。另外要注意到此款软件能够实现两方面的碰撞检查：所检查项目中的某类构件和其余构件之间出现的碰撞问题；所要检查的项目和链接的模型之间所出现的碰撞问题。

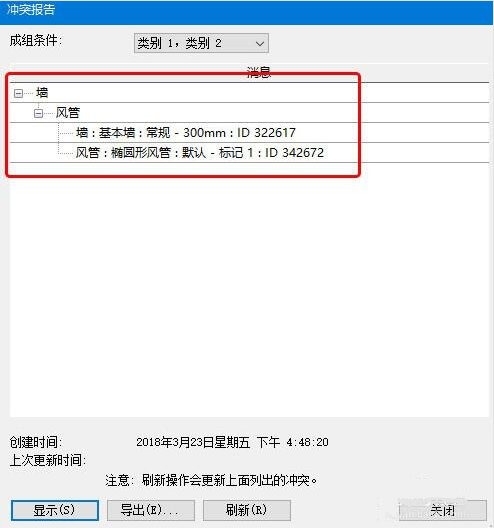

在碰撞的检查完毕以后，如若无冲突，软件会在界面上弹出“未检测到冲突”的对话框。如若存在冲突，则会生成冲突报告，其中会详细的罗列出存在冲突的全部图元，如图所示。可以随机选择冲突报告中的冲突信息，软件会对选择的冲突信息进行定位，以高亮的状态来对出现碰撞的现象进行显示。设计人员可以实时的或者将生成的报告以HTML版本进行保存，来对图元之间的碰撞问题给予解决。并且当全部的碰撞问题解决完毕后，对冲突报告进行刷新操作，解决过的冲突不会在出现在冲突报告中。
