我们平日里使用Revit时，会经常接到一些关于中小学校、武警大队、古建筑等场地建模任务。这些封闭式的场地在很多情况下是改建或者扩建项目，此时，我们需要考虑到围墙。

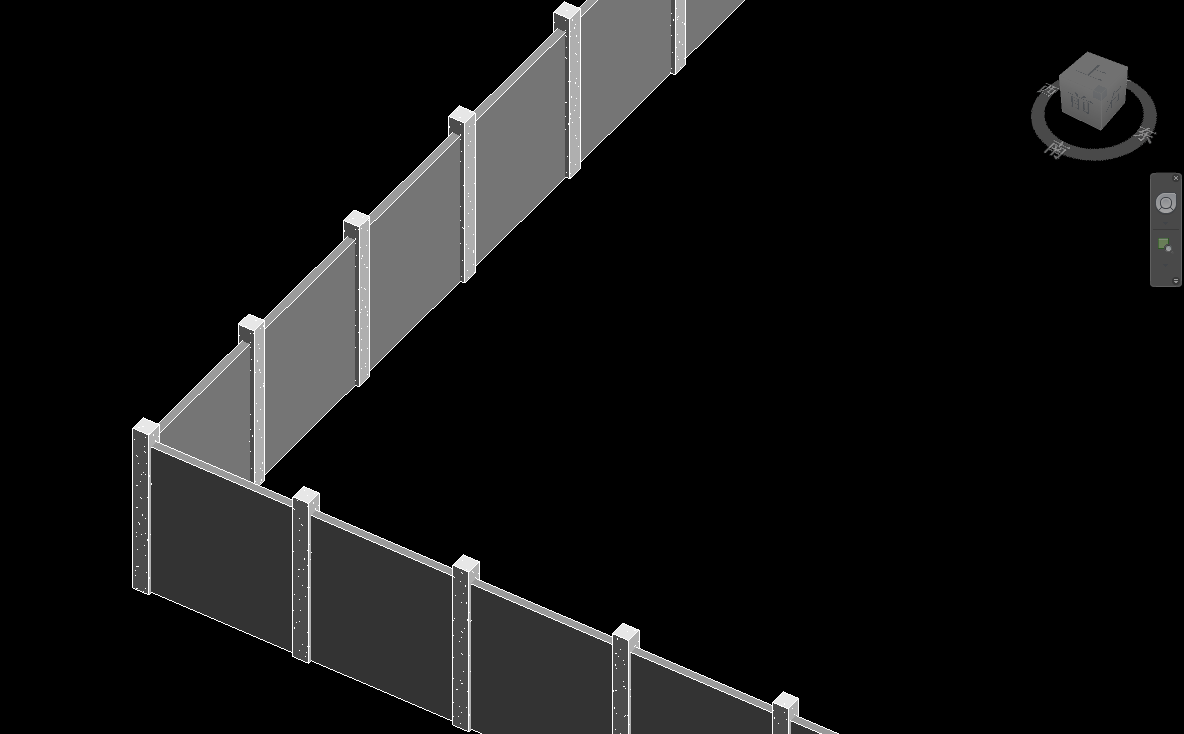

区别于施工围挡与装配式墙体，我们讨论的围墙可见部分是连续的墙体，因而我们在最开始时候选择使用“墙命令+柱命令+阵列+剪切”或“基于线的公制常规模型”进行建模工作，这两种方式的效果简要展示如下图：

可以看出，两种效果差强人意，但是其弊端也很明显：曲线。对于两者而言，一旦围墙是以样条曲线的形式存在于图纸上，阵列根本无法保证柱等距及曲线上的柱合理排布；参数化也将在无数个曲率半径中迷失。

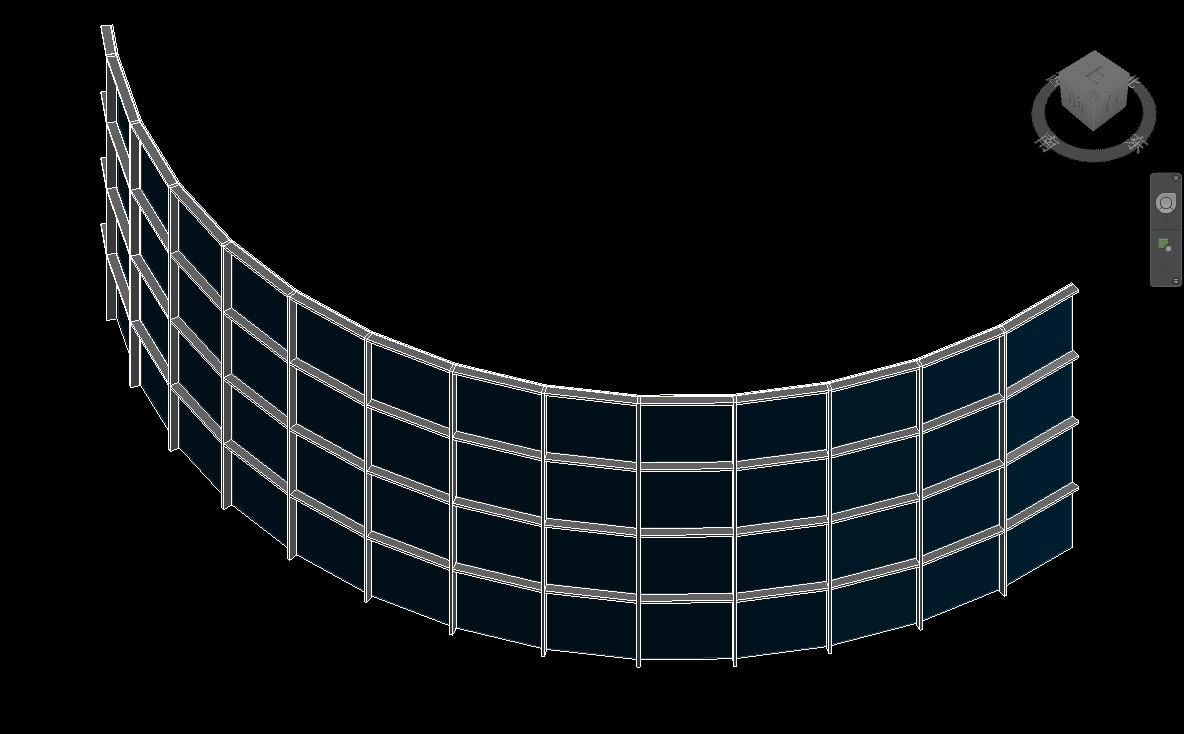

那怎么办呢？我们想到了幕墙系统。这是个解决曲线问题的完美路径，并且相比于参数化族会卡顿的情况，其更适用于大体量的场地建模。

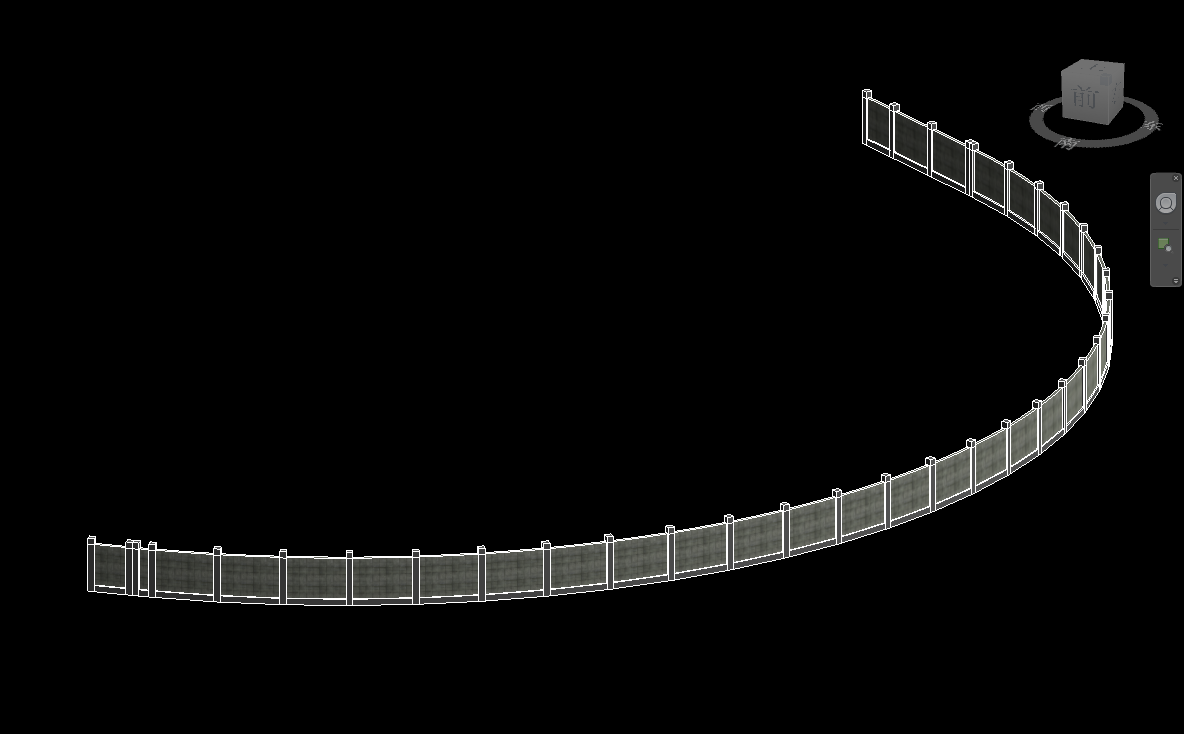

我们将幕墙嵌板置换为墙体，将垂直竖挺轮廓和材质编辑为柱，调整网格间距，其效果如下图所示：

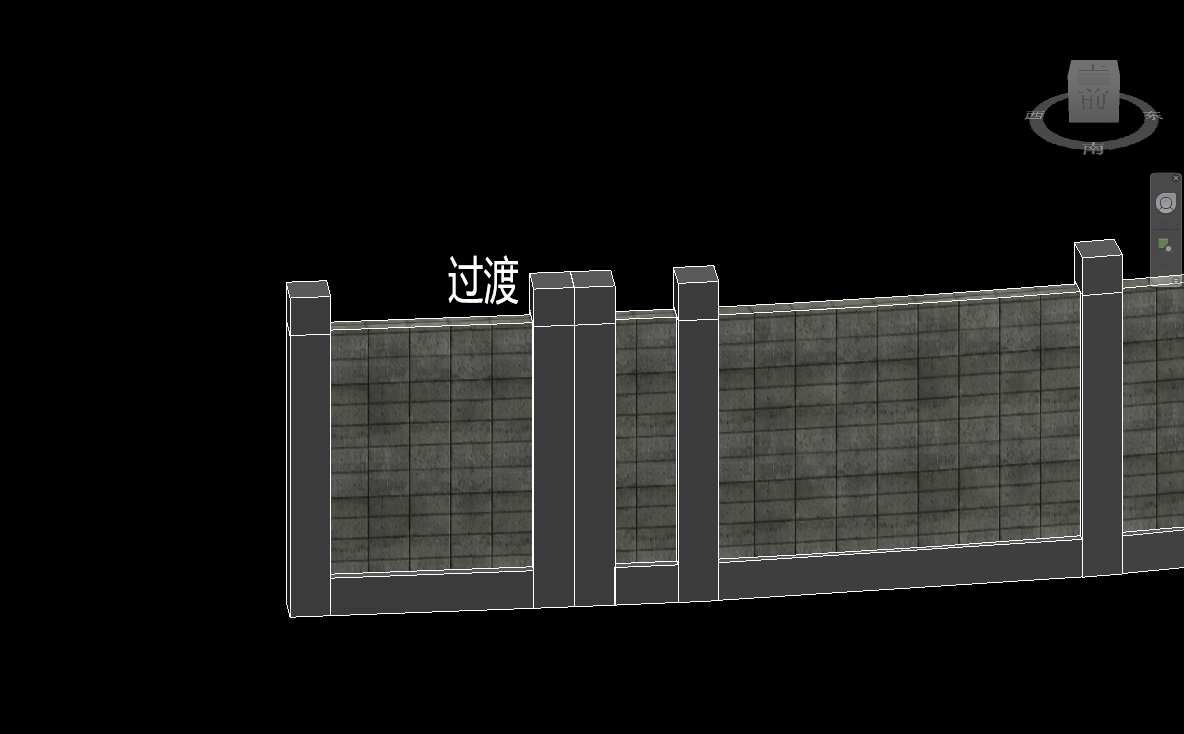

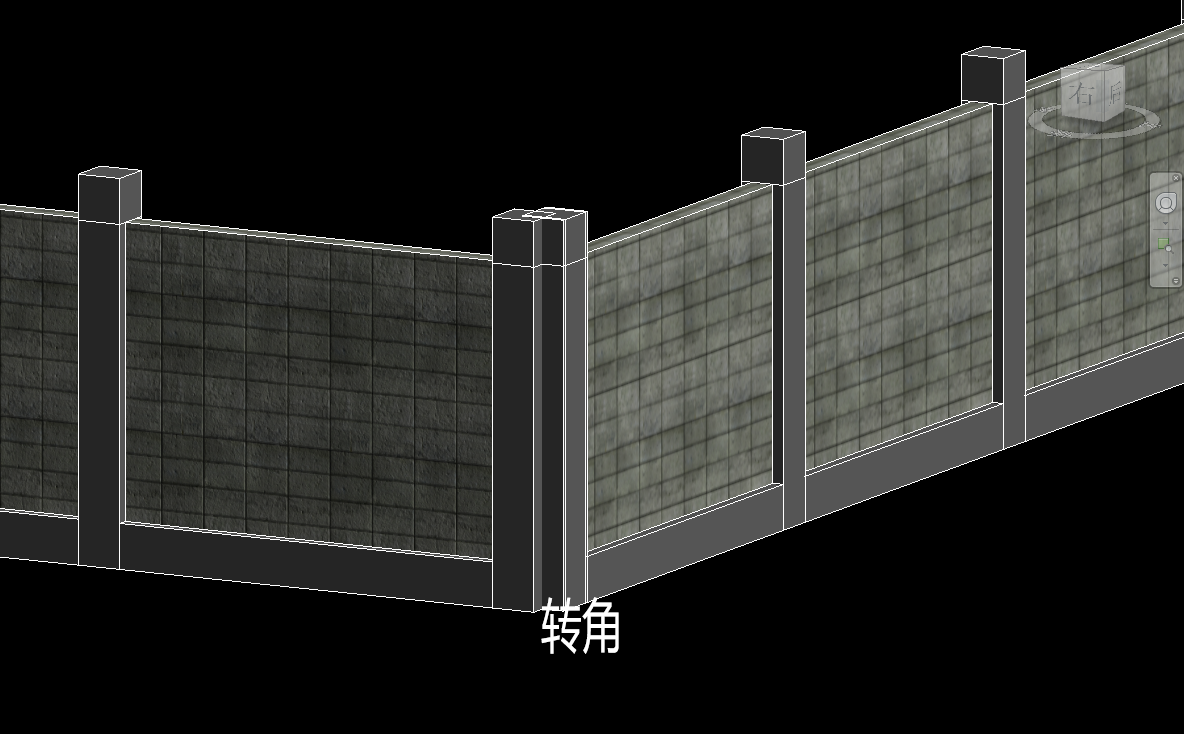

幕墙系统画围墙的效果确实大大提高了效率和美观性，但是其问题依然存在：衔接。一是转角与过渡部位、二是柱部分。幕墙在绘制过程中断开（转角或弧与直线过渡部位）时，断开处的两段幕墙会分别生成一条竖挺（柱），产生柱重叠的情况。这时候就只能去复制类型属性，定义两段不同幕墙，分别设置边界竖挺，这无疑增加了工作量，延缓进度,如下图所示。

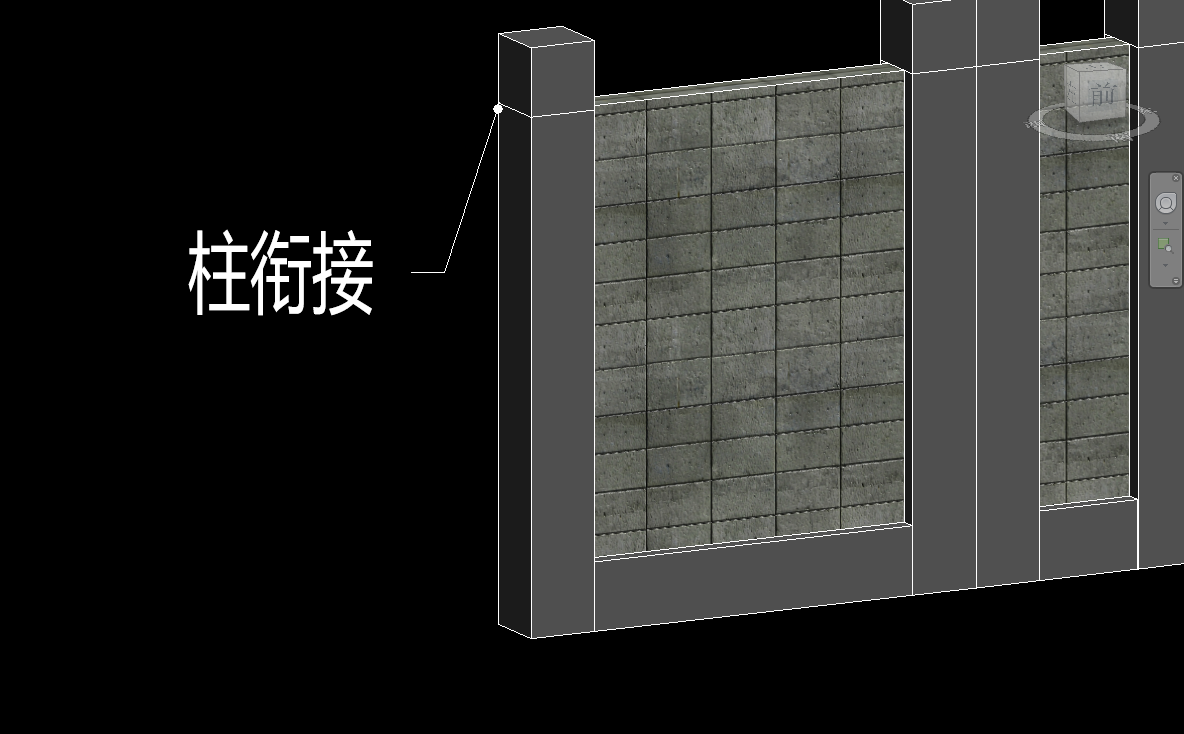

并且突出墙体（嵌板）的柱（竖挺），需要由另一面带有空嵌板的幕墙来拼接，因此，会有一条拼接线成为瑕疵。如下图所示：

另外幕墙系统还有一个致命的缺陷就是，竖挺的族是轮廓的形式，其外观自由度低，柱帽、柱灯灯元素难以表现。

从上面的试验中，我们作出了如下归纳：

（1） 尽量提高绘制效率，最好以类似于墙体、板之类的草图方式绘制，一次成型，不需要来回调整；

（2） 可以适用于曲线绘制，墙柱分布均匀，并且过渡自然；

（3） 转角自然，墙柱形式自由度高。

那么，不借助插件及插件族库（族库中大多为装配式围墙和施工围挡，连续性差），我们能否找到相应的满足条件的工具呢？经过简单的思索与类比，我们找到了肯定的答案。

同样作为分隔横向空间的命令工具，“栏杆扶手”相较于“墙”有更多的可能性。其由以下两种族构成：扶栏、栏杆（支柱、嵌板）。与幕墙系统相反，栏杆（支柱、嵌板）族可以进行三维创建，这样可以保证围墙中角色相似的“柱”具有多样性，我们也不用为柱帽等部位大费脑筋。扶栏则是轮廓族，这样大可以保证其连续性，只要保证扶栏的材质与截面的形状，其完全可以作为墙面。

使用“栏杆扶手”命令创建围墙，具体过程如下：

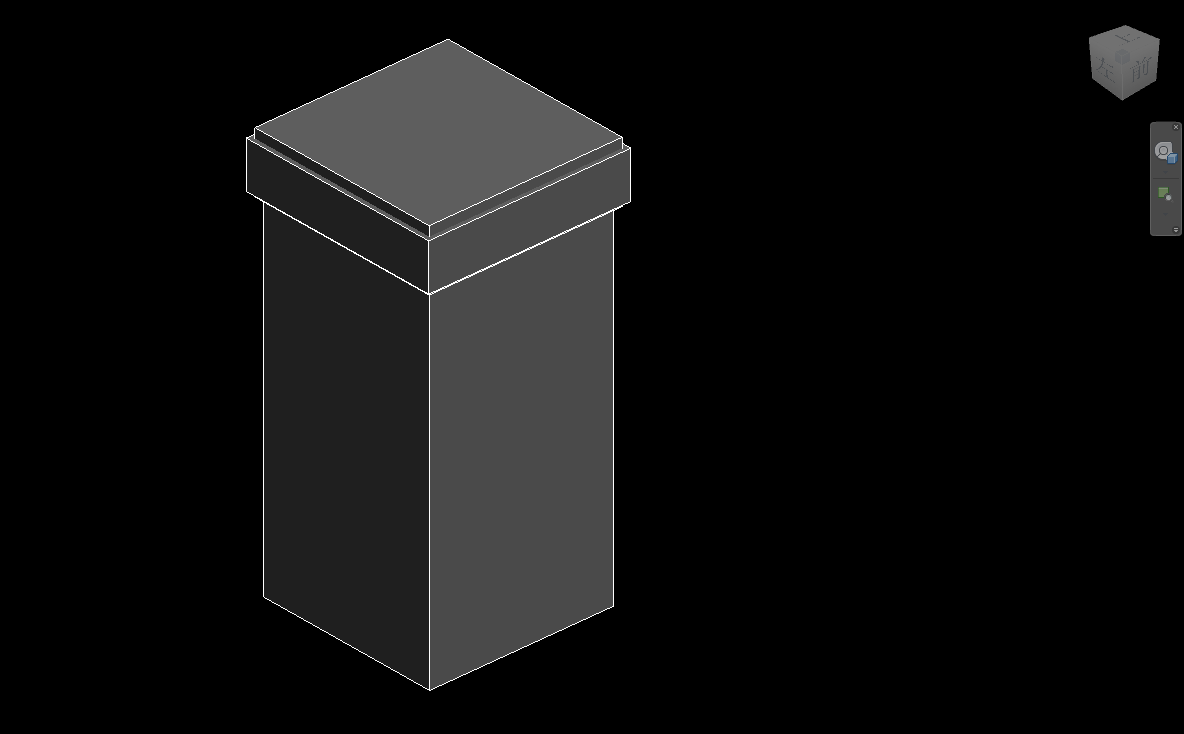

（1） 新建“公制栏杆-支柱”族，准备合适的“支柱”，作为墙柱：如下图所示：

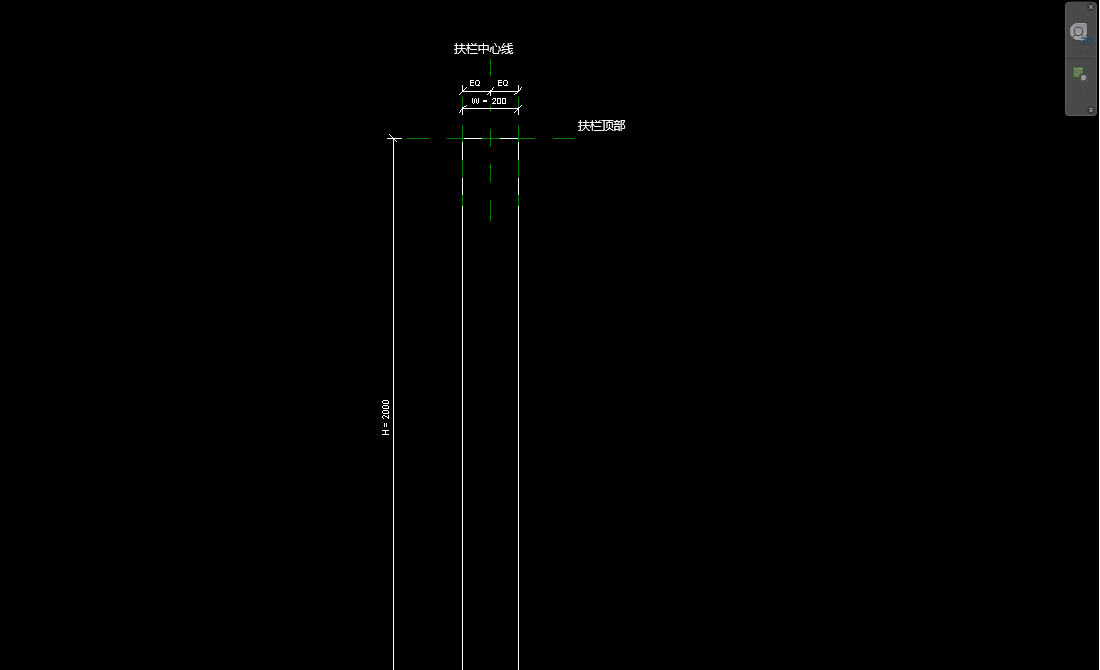

（2） 准备墙身的轮廓族：建立“公制轮廓-扶栏”族→参数化画出扶栏轮廓→载入项目。如下图所示：

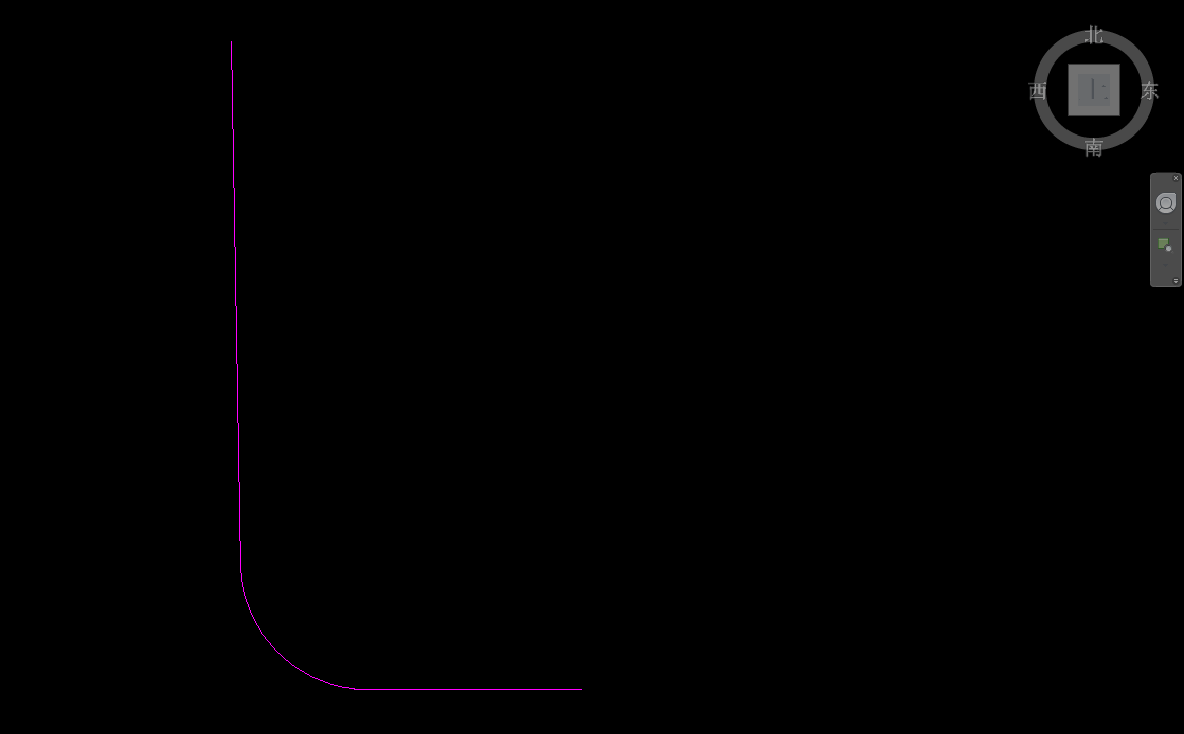

（3） 在项目中打开“栏杆扶手命令”，用草图画出相关要求的围墙路径。

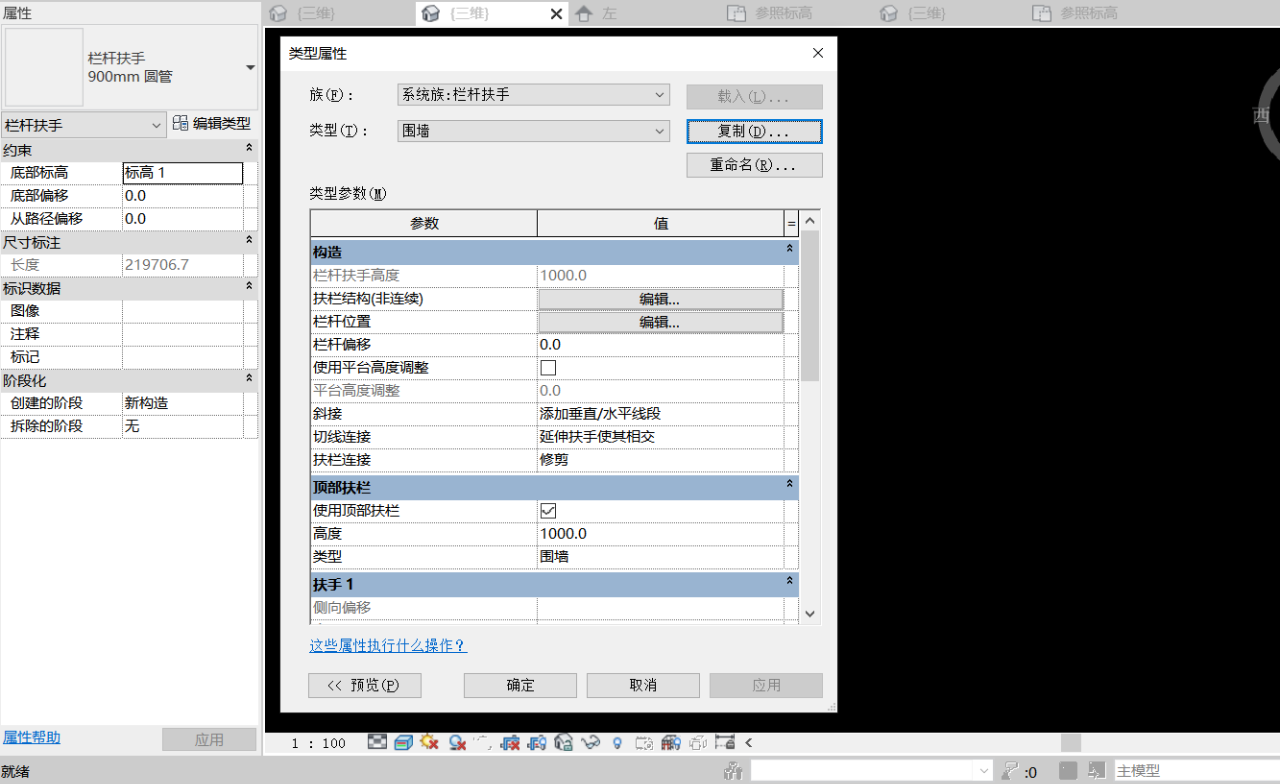

（4） 任选一种栏杆规格，复制、更名为“围墙”。

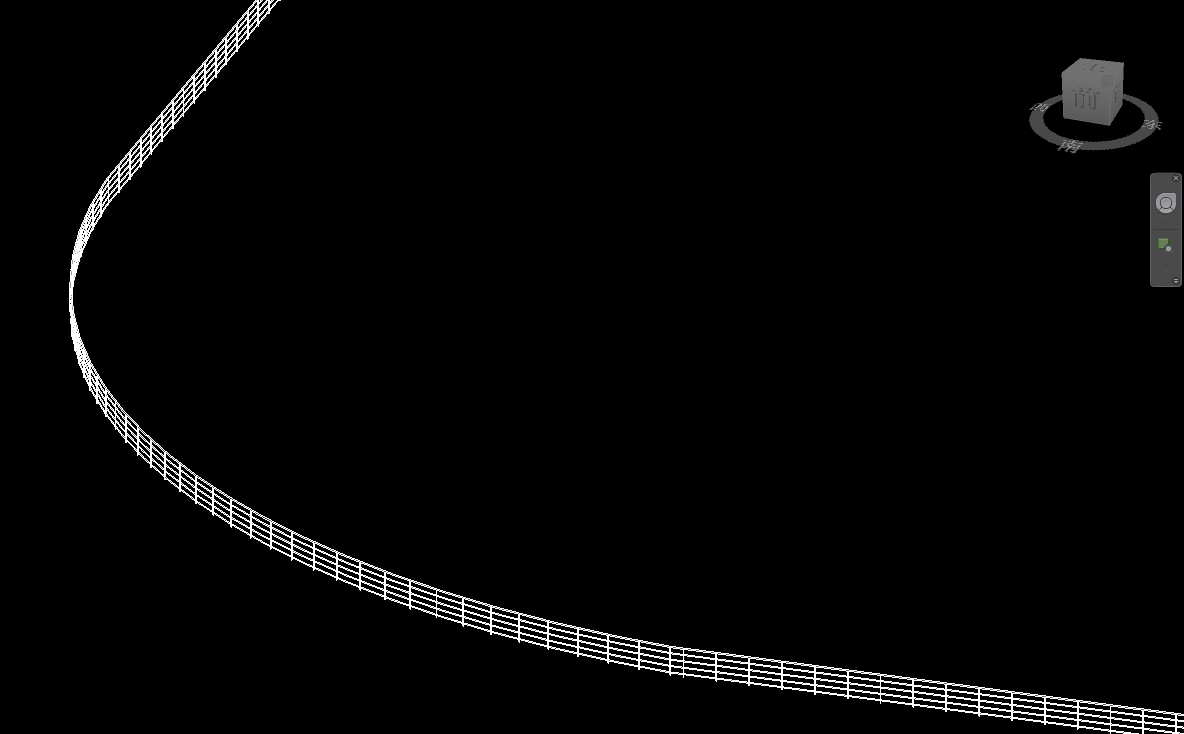

（5） 围墙的初始状态出下图所示：

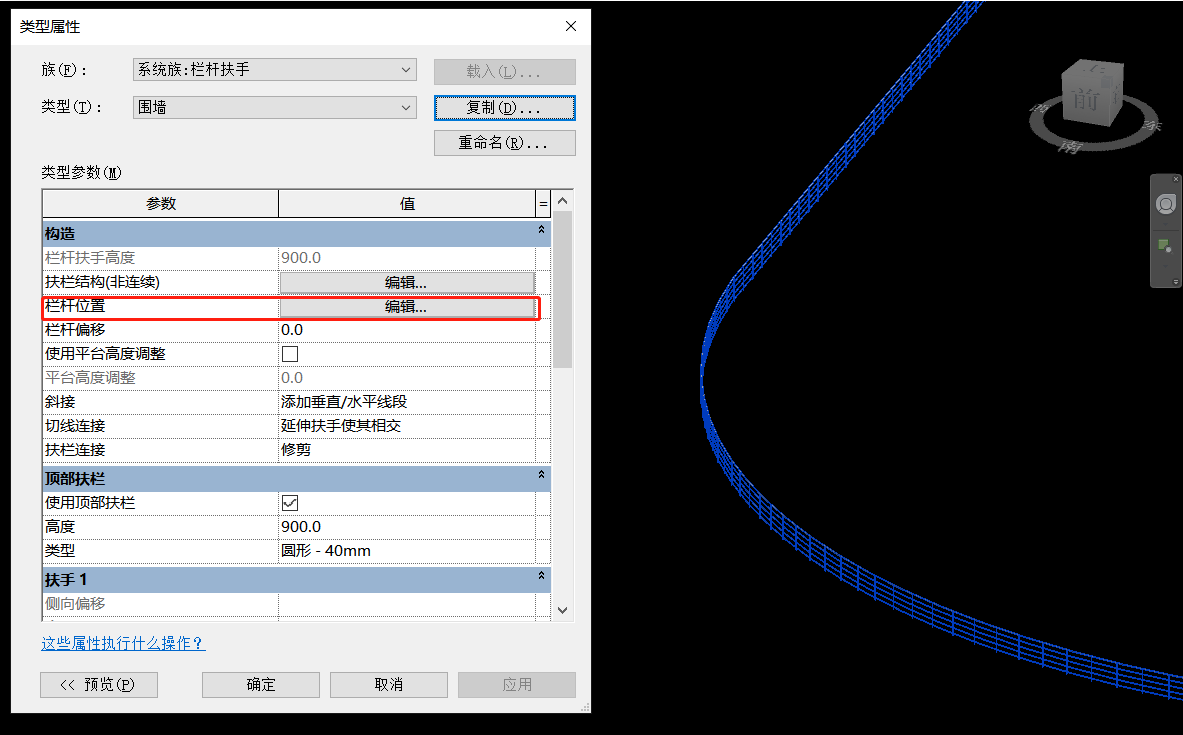

（6） 下面将对于栏杆支柱（墙柱）相关参数进行设置，载入我们之前创建的支柱族。

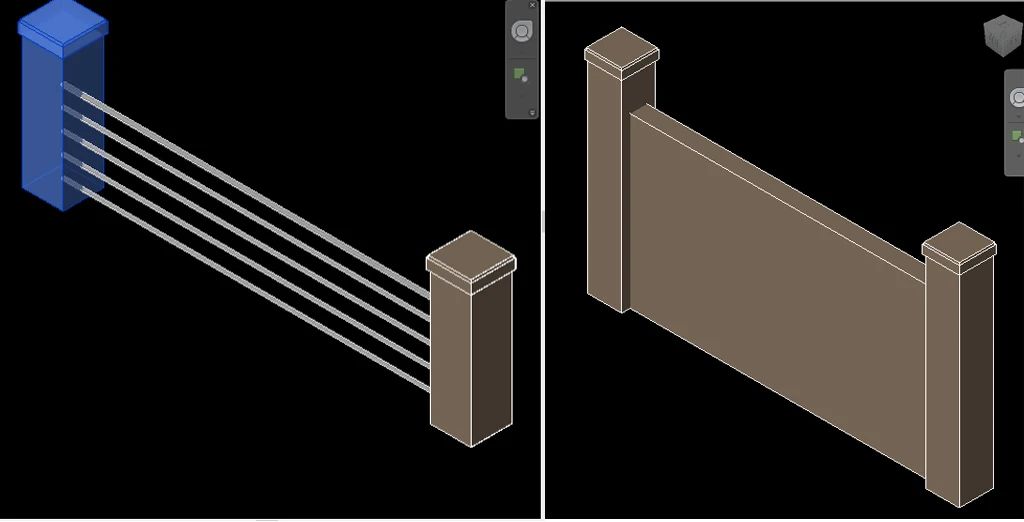

接着，我们调整出如下左图预览效果：

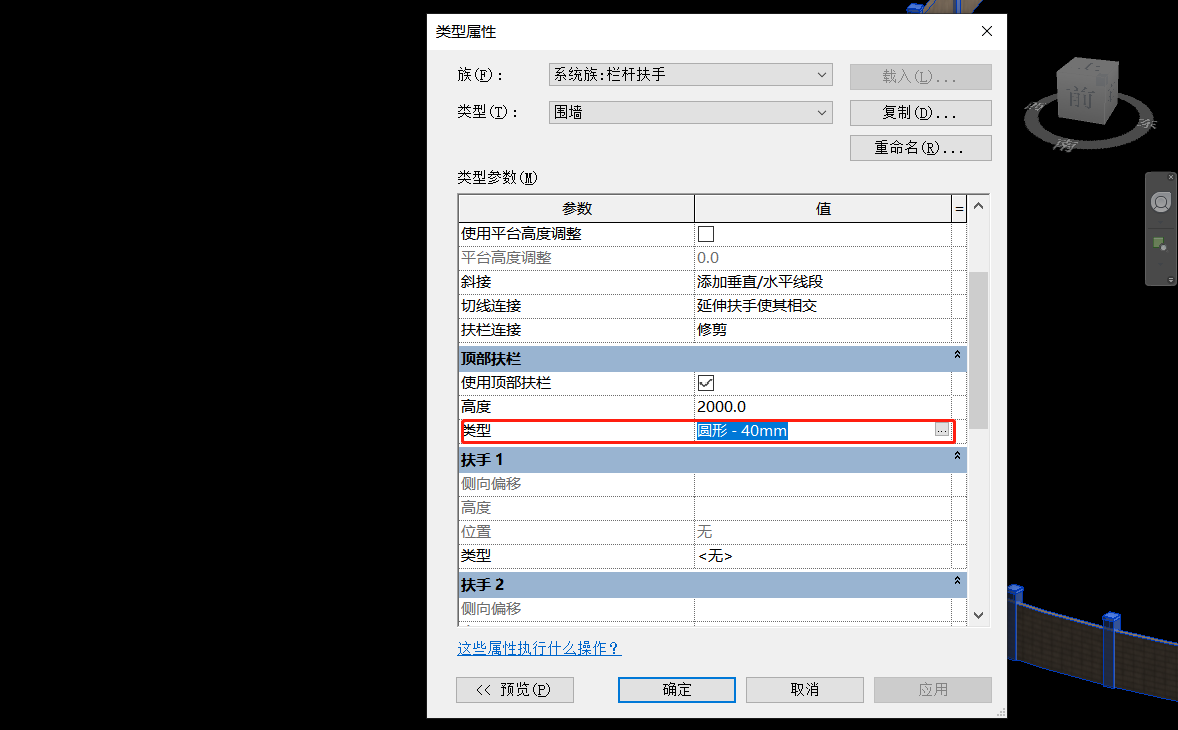

（7） 接下来是墙身。我们选取顶部扶栏作为墙身对象，因为其在“扶手栏杆”命令中是一个位置参照，方便其他各构件元素的放置。如下图，编辑顶部扶栏类型，载入我们之前所创建的轮廓族可得上右图预览效果。

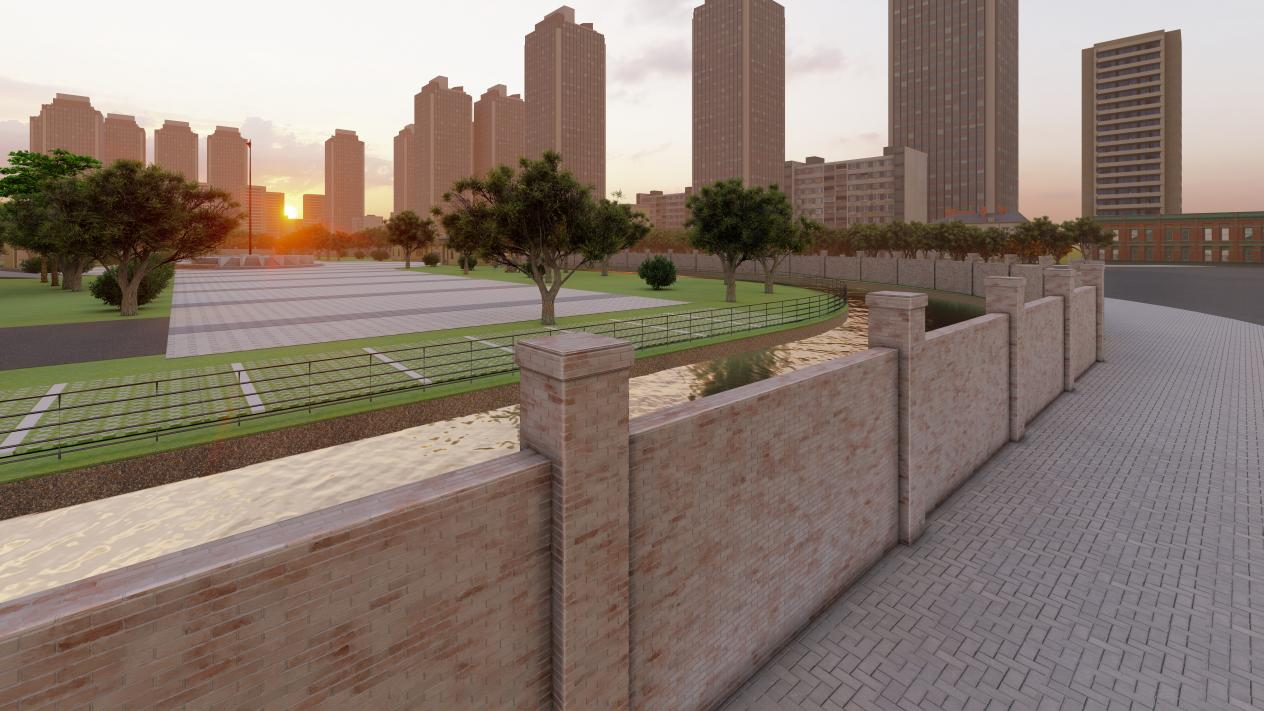

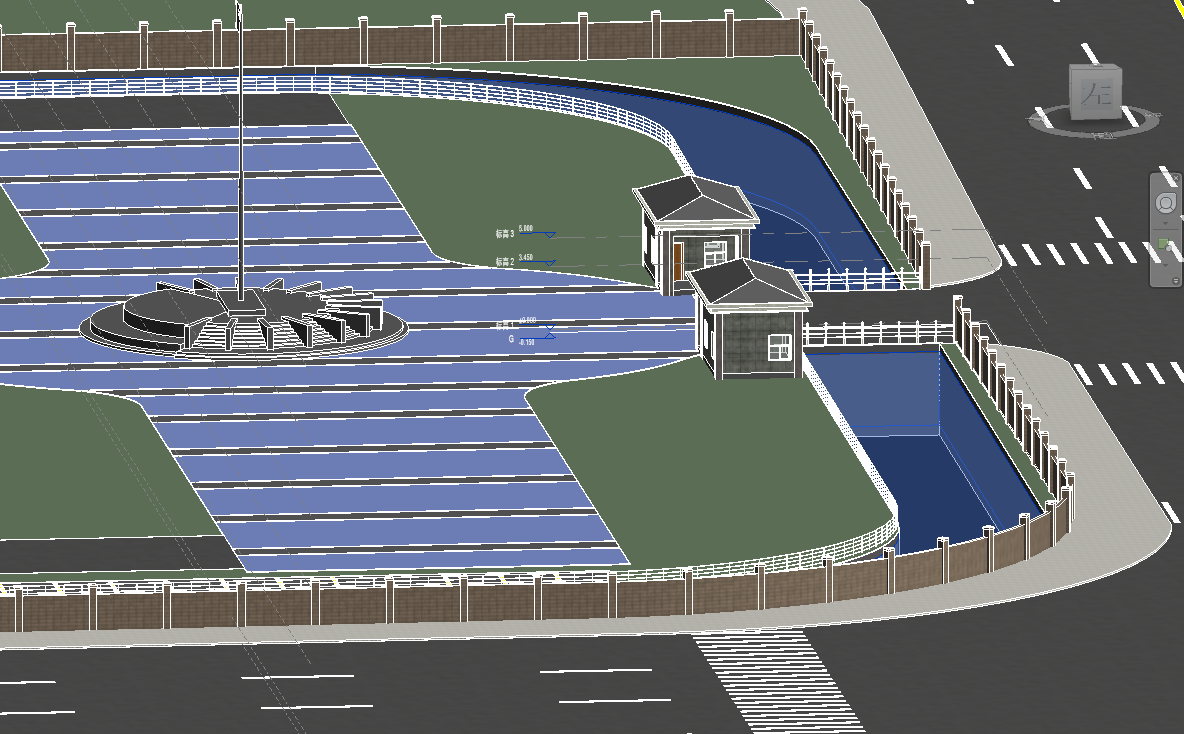

（8） 将此围墙创建方式应用于某武警支队项目，其场布建模及渲染效果如下：

“栏杆扶手”创建围墙看上去简单，但是其意义远远不在单个项目上，它体现了一种思考问题的方式——提出问题→类比甄选→得出结论。这种思考方式的核心在于“类比甄选”，方案何其繁多，我们要做到有的放矢，就得从个性找共性，由共性再创造个性。正如本文中的“围墙”，其相对于其他墙体的个性在于“有等距的柱”；相对于幕墙的个性在于“转角与过渡”；相对于栏杆扶手的个性在于“组成要素的名称与形态”。很显然，第三者的个性很容易转变为比较双方的共性，那么这个共性，即“用栏杆扶手创建围墙”的应用方案，将会成为一个提高效率，博人眼球的小创新。
