最近朋友问我，能不能帮忙算下土方的填挖方量，他们没有买南方CASS这个软件，这不巧了么这不是，我也没买……

但是，啊，但是，身为一个“无所不能”的BIMer，想到了咱的老朋友Revit，那么接下来就看下是怎么操作的吧：

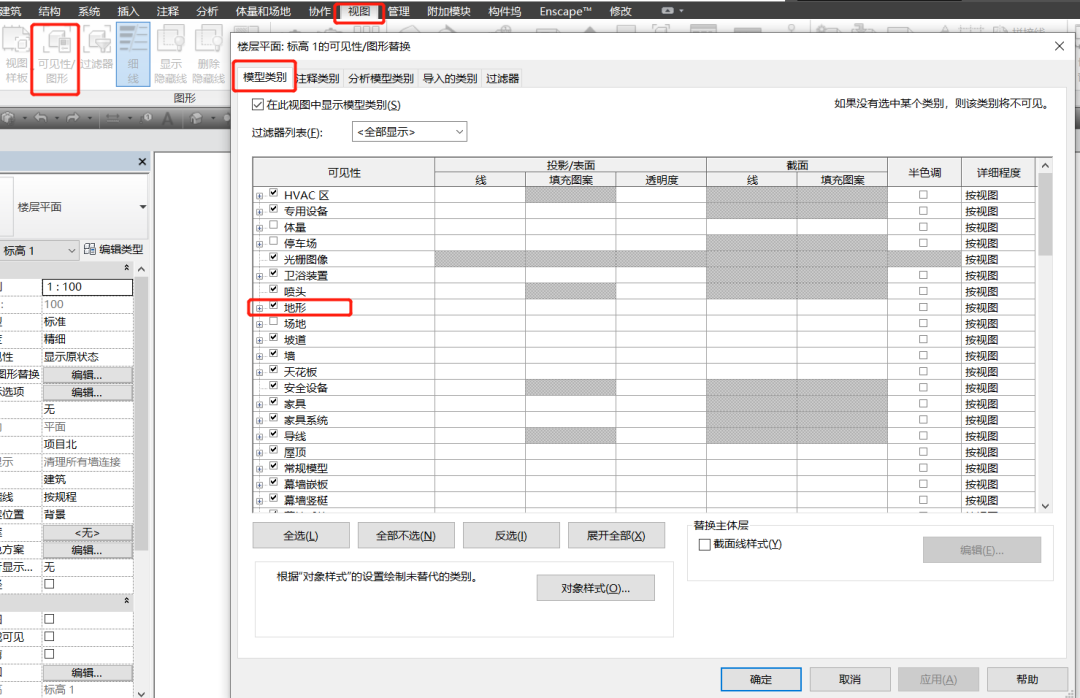

1.首先新建一个项目，快捷键"VV"或者点击“视图”→“可见性/图形”打开一下可见性,勾选一下模型类别中的“地形”，以免稍后的操作在视图中不可见！

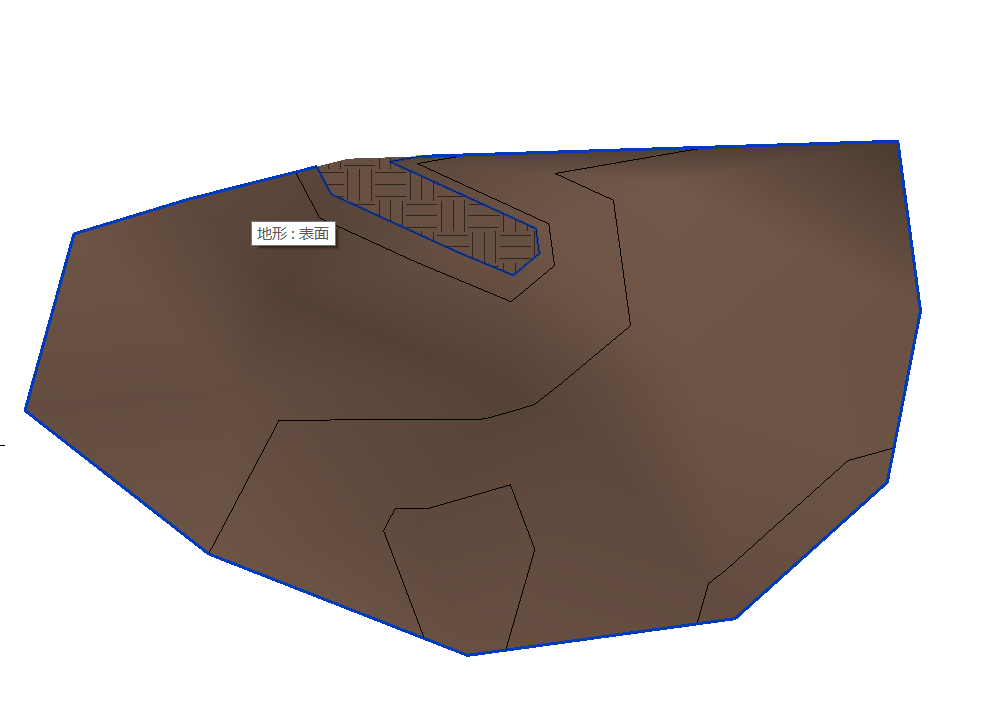

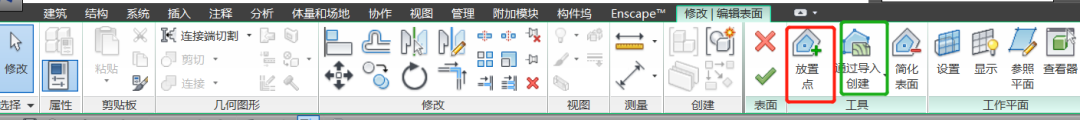

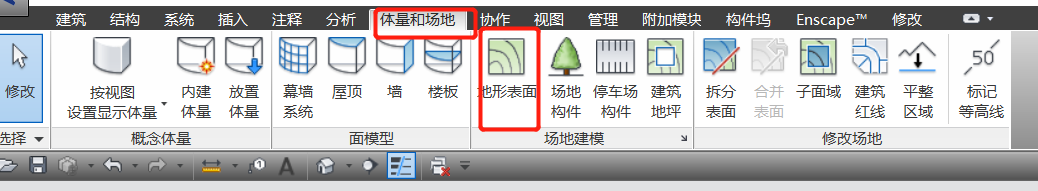

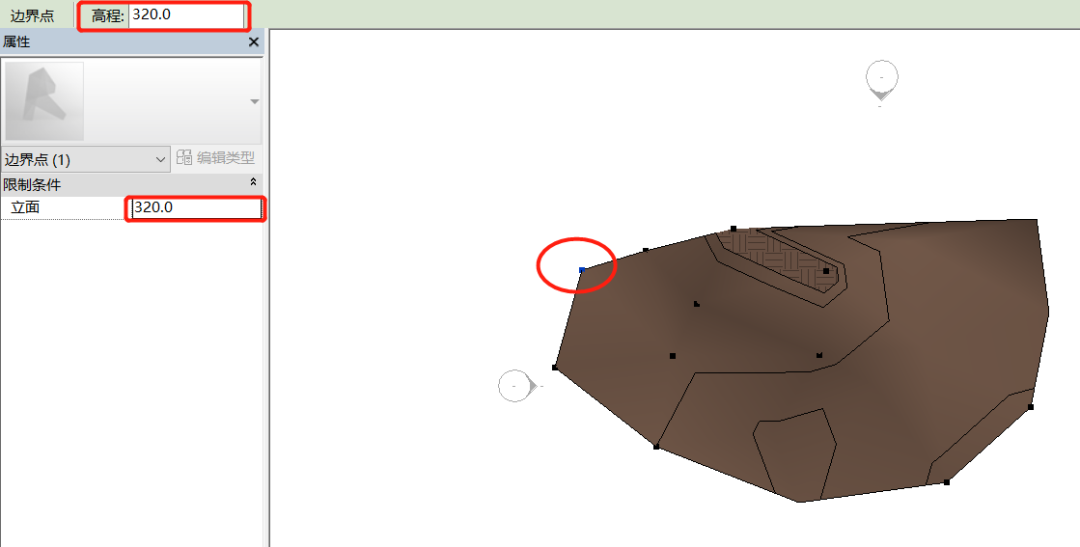

2.在“场地”或者“±0标高”平面，点击“体量和场地”→“地形表面”→“放置点”，然后放置点位置并设置好高程，也就是放置点属性里面的“立面”（当然此处我是随意放置，并随意设置的一个地形，大家在做项目的时候肯定会有地形图，或者测量的数据，直接“通过导入创建”即可），创建完毕点击“√”确定即可

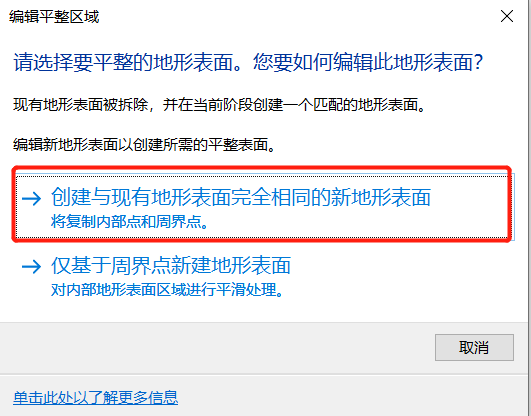

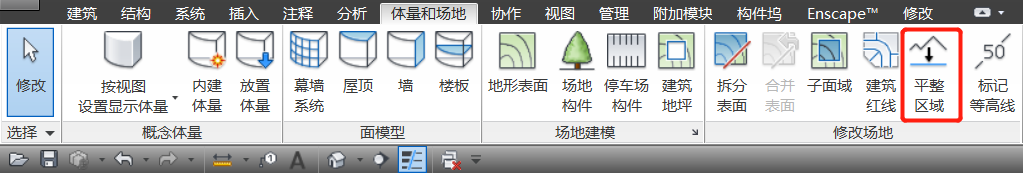

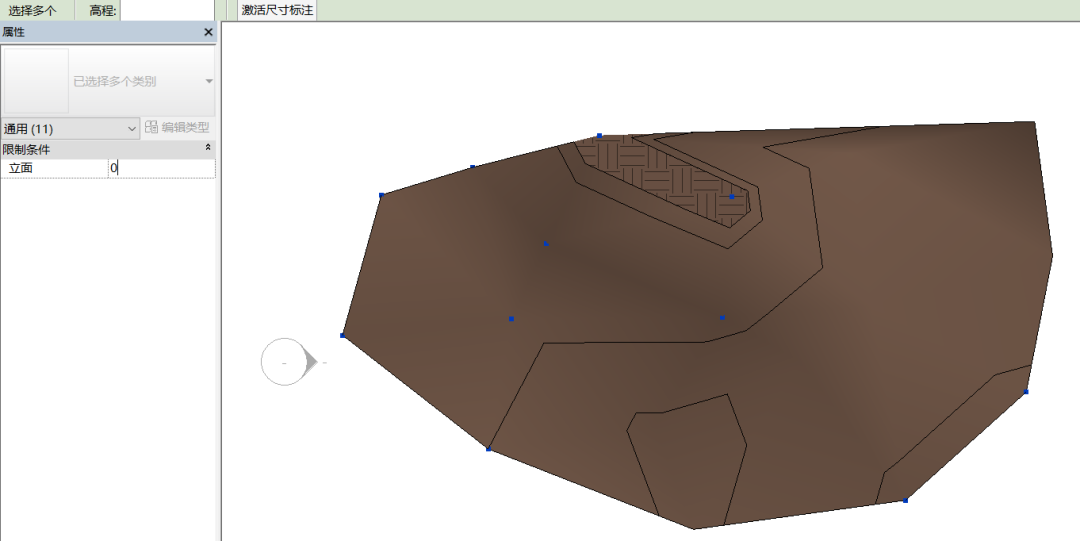

3.点击“平整区域”，选择第一个，然后鼠标选中刚才创建的地形，然后更改每一个点实际对应的“设计标高”，这里我假设是需要把场地平整到“±0”，那我就选中所有高程点，都设置为“0”，点击“√”确定

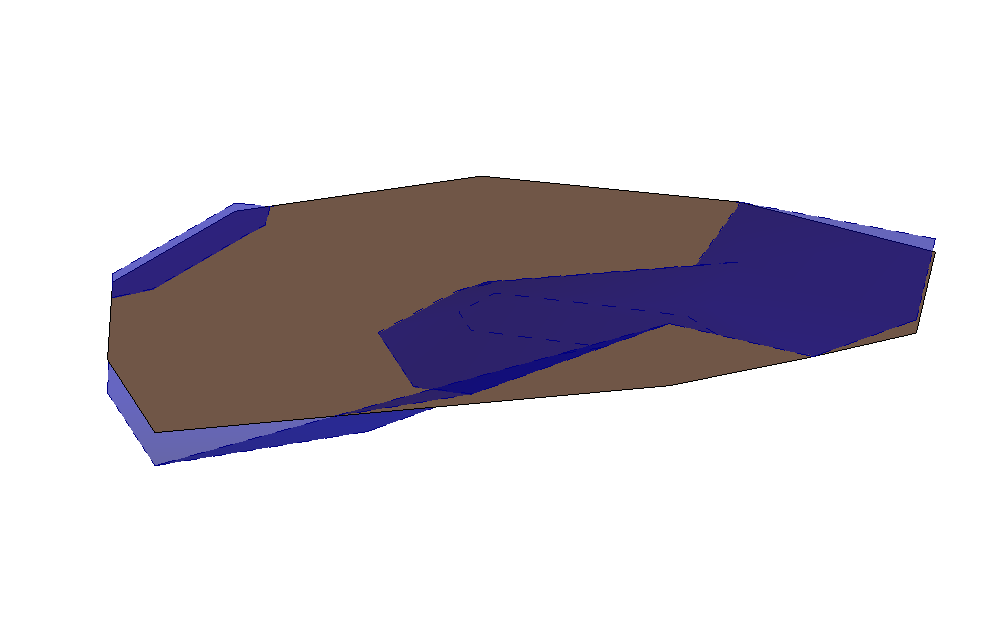

4.我们切换到三维视图，在“着色”模式下看到，“蓝色的是原地形，也就是所谓的自然标高”，“褐色的是平整地形，也就是设计标高”（若看不到原地形，请查看文末“注”）

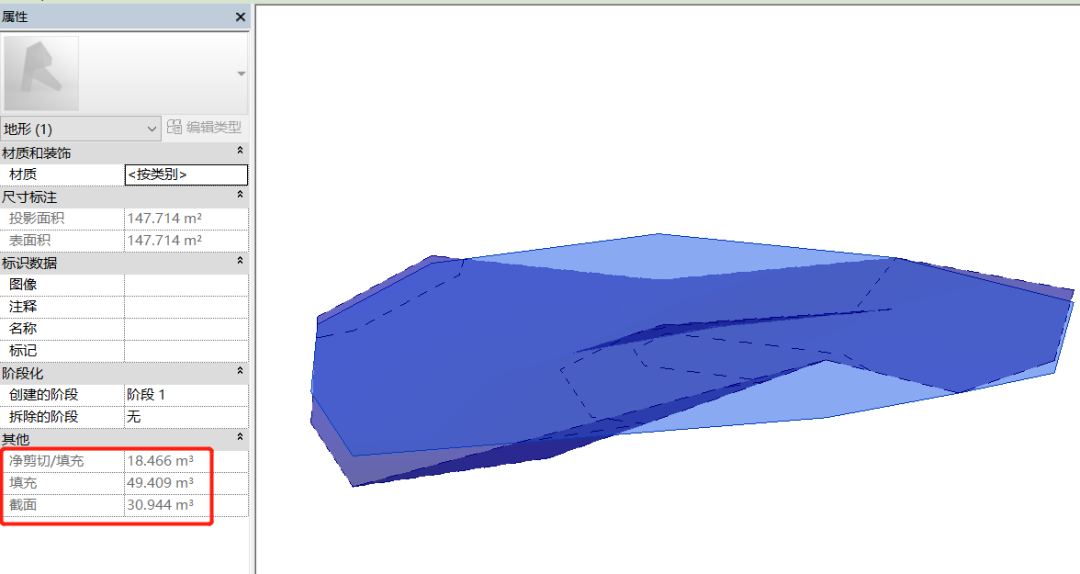

5.我们选中平整后的地形，在属性栏可以看到，“填充”即为需要回填的方量，“截面”即为需要开挖的方量，最上面的“净剪切/填充”即为“填充”减去“截面”的差值，如果为正则表示的是需要回填的方量，如果为负则表示需要开挖的方量

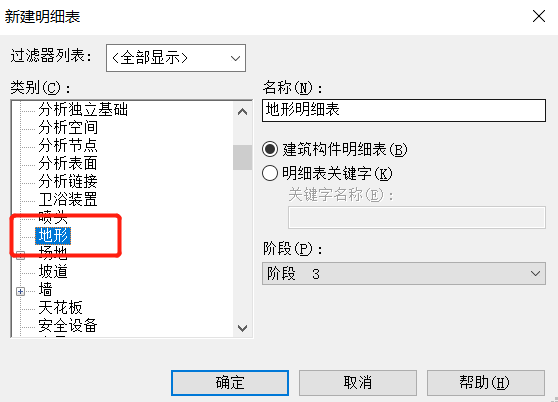

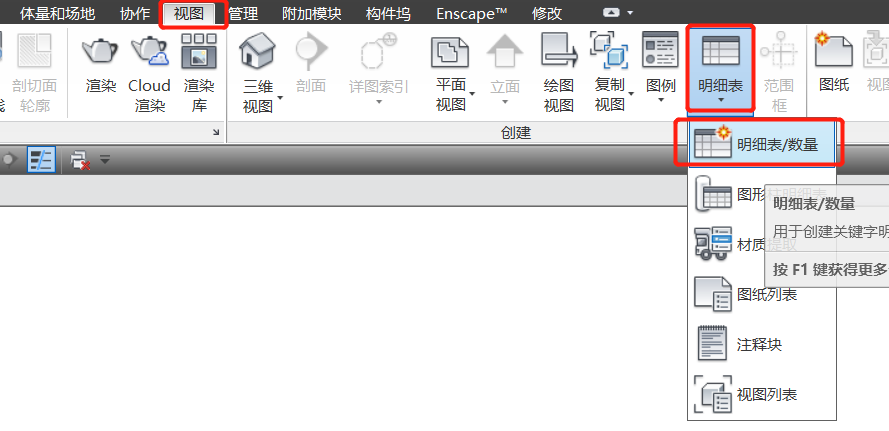

6.当然我们也可以在明细表中查看或者导出

注：

1.如若我们在“平整地形”后看不到原地形，请在“属性栏”最下方的“阶段过滤器”选择“全部显示”！

2.注意并不是说平整场地必须是平整到“±0”，我这里是为了方便演示，项目中我们可以根据实际情况，考虑哪些是“自然标高”或者说“原有标高”，哪些是“设计标高”或者说“现有标高”，总之我们就是利用两个地形的差值，计算回填和开挖方量！

3.如若“通过导入创建”的话，请注意提示的导入文件的类型
