当我们拾取轴线命令绘制轴线的时候，我们用单轴头标号拾取轴线，会发现虽然轴头标号都设置“1”的位置，但拾取的轴线有的轴头标号在“1”位置，有的轴头标号在“2”位置；都是同样的设置，为什么用“拾取轴线”命令绘制的轴线，轴头标号的位置不同呢？

今天翔哥就跟大家说下造成这种情况的原因：

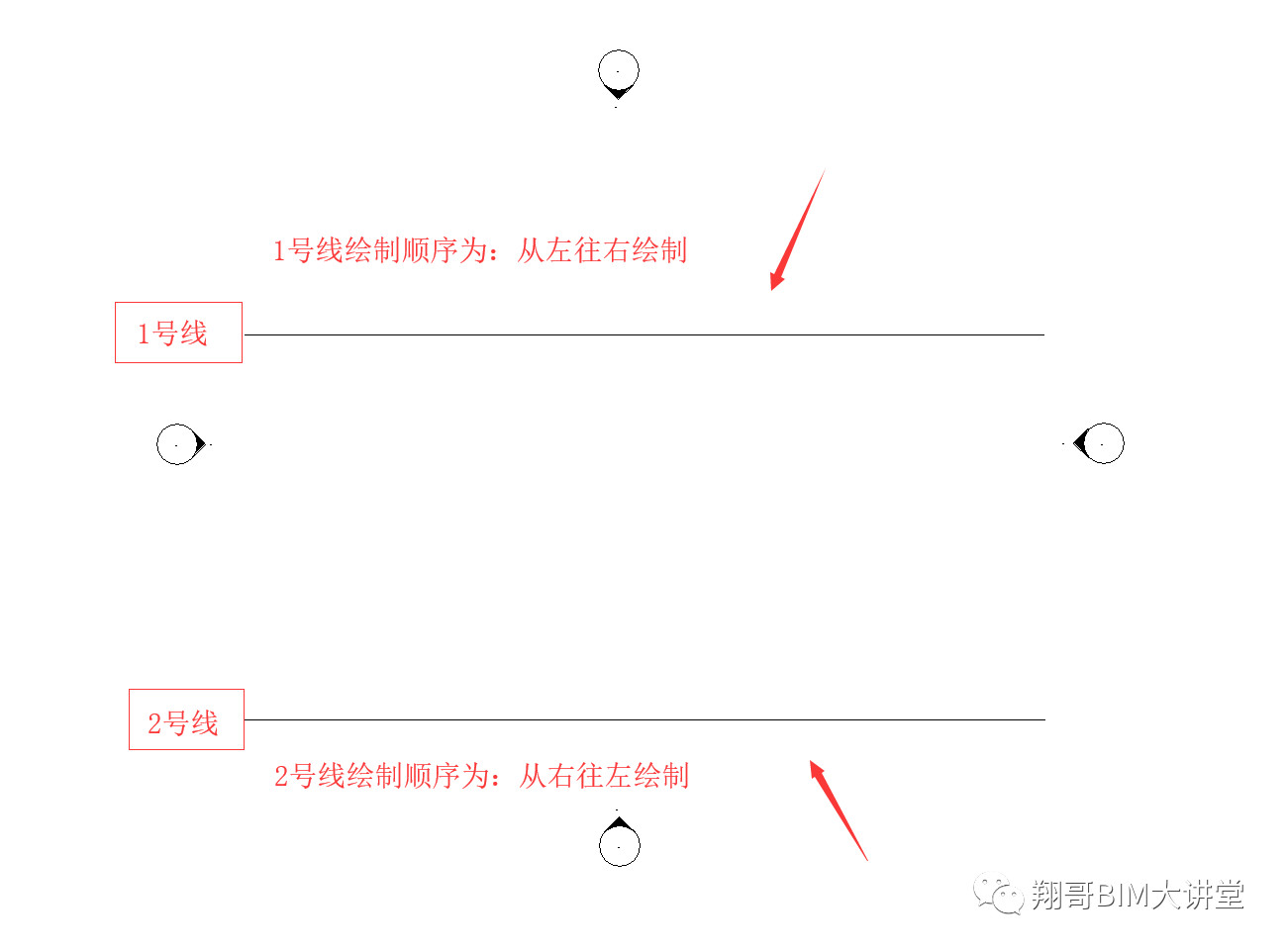

一、先在Revit中绘制两条模型线：（1）上面的是1号线：绘制顺序是从左向右绘制；（2）下面的是2号线：绘制的顺序是从右向左绘制；如下图所示

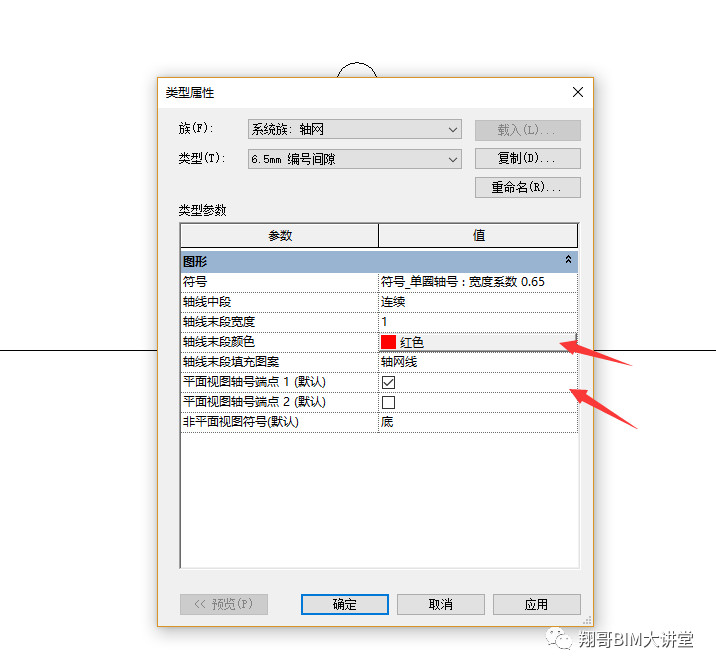

二、然后我们先将revit中轴头标号的位置都设置为“1”,轴线的颜色设置为红色（为了便于跟黑色的模型线区分）

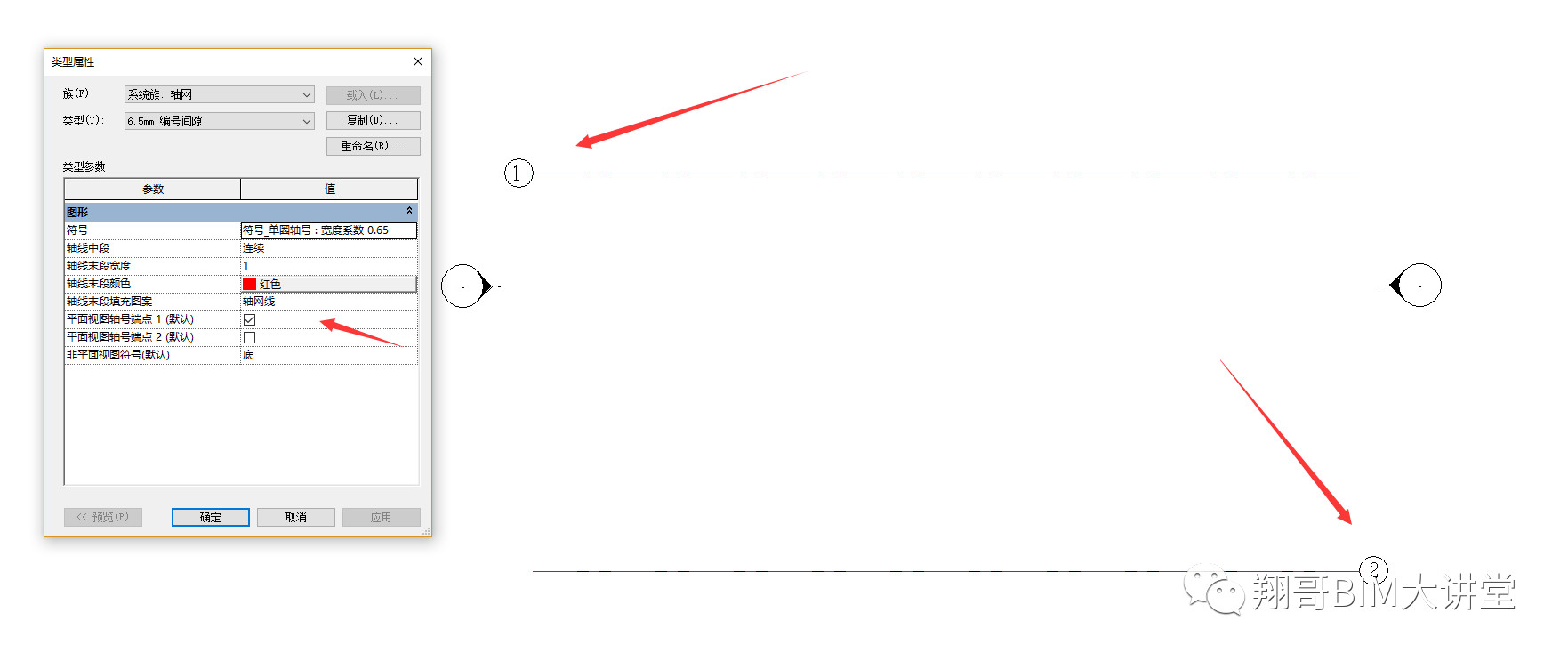

三、我们用拾取轴线的命令：拾取第一步中绘制好的两条模型线，结果如下图所示：

我们会发现，在轴线标号都设置是“1”的情况下，用“拾取轴线”命令，轴线的标号一左一右

总结：

细心的小伙伴就会发现，出现这种情况的原因：其实就是因为我们所拾取线的绘制顺序所造成的，第一步中“1号线”为从左往右绘制；“2号线”为从右往左绘制；而revit中轴线“端点1”就代表着你绘制模型线或者轴线的“起始点”，“端点2”就代表着你绘制轴线的“终点”，所以当我们用“拾取轴线”命令出现这种情况的时候，就是因为这条线的绘制顺序是错的；

应用：

当我们知道了这个原因我们怎么去解决去应用这个点呢？在Revit中轴线轴头标号就两个点：一个是“端点1”，另一个是“端点2”，我们完全可以在项目样板文件中事先做好“端点1”轴头标号的设置存起来，再做“端点2”轴头标号的设置存起来；这样当用“拾取轴线”命令绘制轴网出现这个问题，我们将事先做好的两个端点轴线切换即可调整过来；
