Revit中基线是什么？在哪里，很少用到吧，它是一个重要但又容易被忽视的内容，本文就简单介绍一下基线的一些常用功能

基线的作用：

1、参照底图

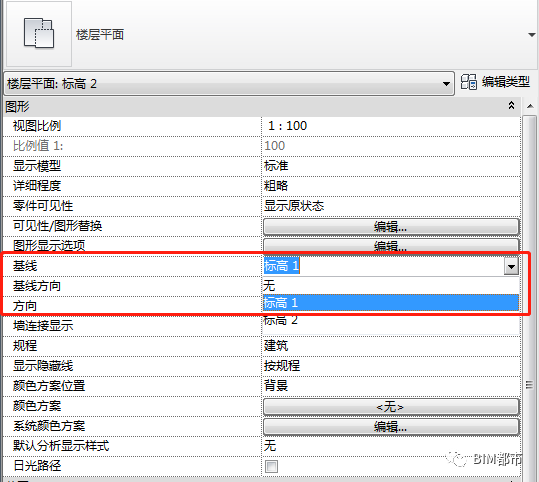

基线调整为其他层时，可以在当前视图中半色调显示，方便参照。

2、定位

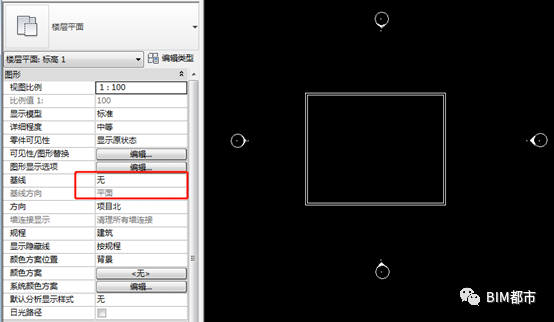

在这里，我们举个例子，首先，我们正常在标高层平面当中建立一个墙，此时基线为无

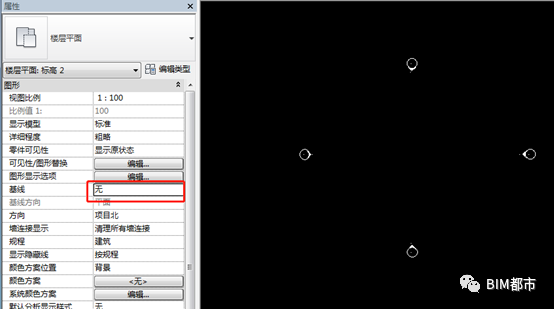

假如到标高二，基线为无时就看不到标高一的内容

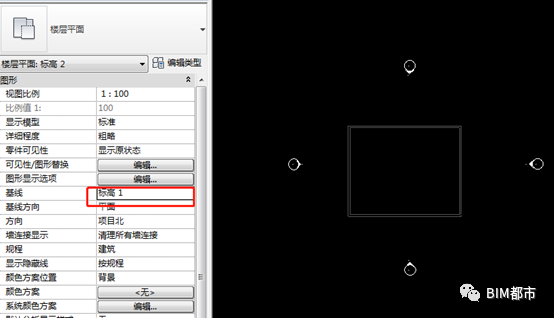

基线为标高一时，我们发现标高一的墙体在标高二里半色调显示，可以起到参考定位作用。

3、基线还可以用来当做本层标高完整层高的全范围视图范围的一个快速调整。

其实就是说如果我想看到本楼层层高范围里的所有构件，那么可以把当前层设置为基线，即如果当前层是标高1，那么我就把基线设置为标高1，这样就可以看到标高1楼层空间里的所有构件。

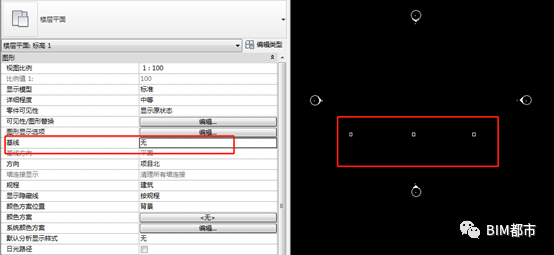

在这里，我们举个例子，首先，我们正常在标高1层平面当中建立一些结构柱，并在其顶部放置结构梁，那么正常来讲， 当前平面应该只能看到柱，如图1所示:

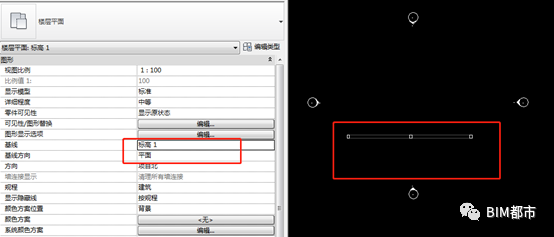

如果此时我把基线设置调成标高1即本层，那么将会有下列变化，如图2所示

这说明一个情况，当前层当中，所有在本视图空间里的构件全部都可见了，这样也不用调整视图范围，这是一个很有用的功能，以梁为例，本层顶部当中的梁空图我也能看到了，可以很方便的参照梁来设计模型了.

特别注意：当然如果视图范围（即剖切面在你要看的范围之上）已经超出空间，那么调整基线是看不到变化的。
