相信随着大家逐步对BIM的了解，我们会发现BIM是一个概念而不是指单一的哪个软件，而现在我们使用的比较常见的建模软件就是——Revit ，伴随着我们逐步的了解这款软件我们会发现，这款软件也有着很多的不便捷甚至虐心的地方。比如：异形结构的玻璃幕墙、比如异形结构的配筋、再比如绘制钢结构。其实这几个模型的建立用Revit是很难得。但是大家都没有放弃，包括研制这款软件的桌子公司也没有放弃，随着2014-2018版本的更新，能看得到的这些问题一直再优化。但是虽然桌子公司出了单独绘制钢结构的功能“SteelConnections for Revit”效果不是很理想，包括现在出的SSbim都还有点儿差强人意。

随着我换了工作，工作的性质是为一汽大众做厂房BIM模型，大家都知道厂房大部分都是门钢和框架钢结构，作为一个不会tekla的人用reivt去做钢结构真的是很虐心，还好我revit基本功扎实，硬着头皮最后也把模型建造出来了，因为以后的工作与钢结构分不开了，让我下定决心去学习tekla。在tekla的学习过程中给我的感受，第一：操作完全和Revit不一样，作为习惯了revit的我来说很不习惯。第二：看到tekla中钢结构建模有参数化节点这个便于建模的功能，而revit有参数化族制作呀两者这点很相似。这样就让我萌生了用revit做参数化钢结构节点的想法，这样Revit绘制钢结构也就不那么麻烦，也就有了今天的这篇文章。

那么闲话先说这么多进入正题，大家都知道想画好钢结构，型钢库是必须要建立的，也就是各种截面的型钢，这是最基础的。所以，我准备先从打造型钢库开始。因为手头的项目接触了板拼H型钢和热轧工字钢，板拼H型钢没什么难度，而热轧工字钢难度却很大，因为它有很多圆倒角及坡度。本着难得解决了才能解决问题的探索态度，我尝试了热轧工字钢的模型建立。

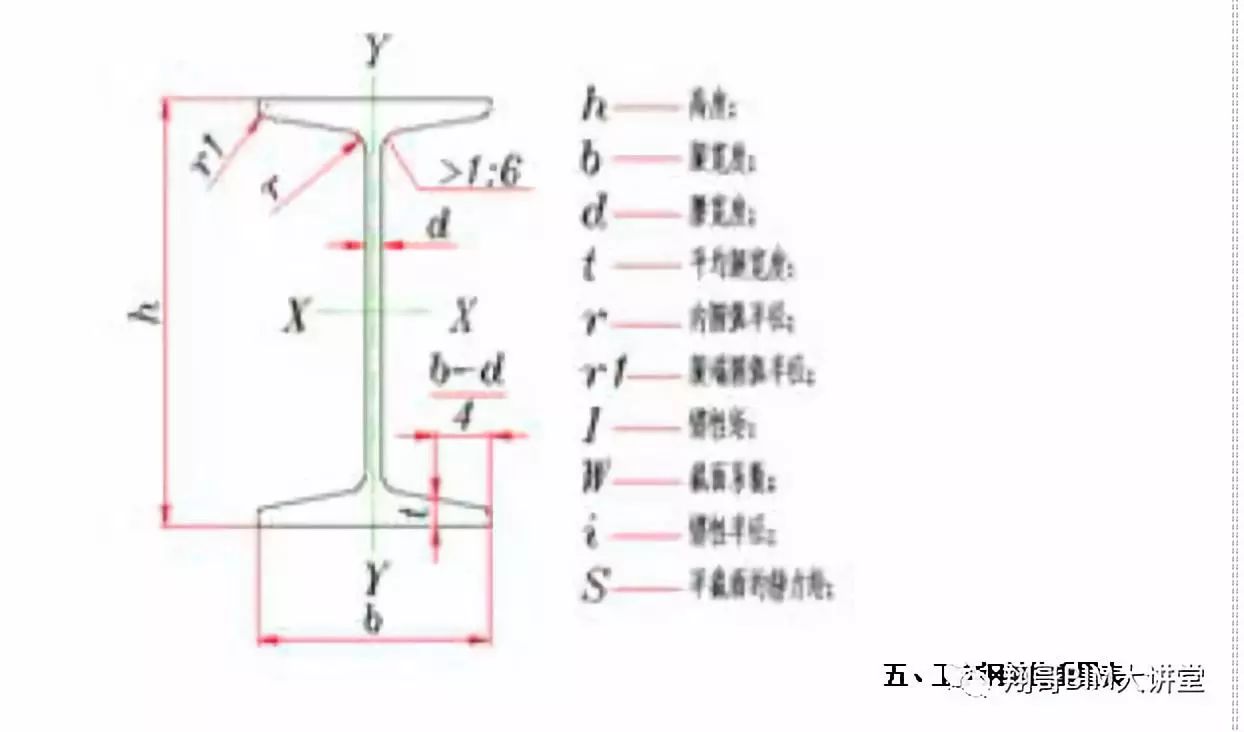

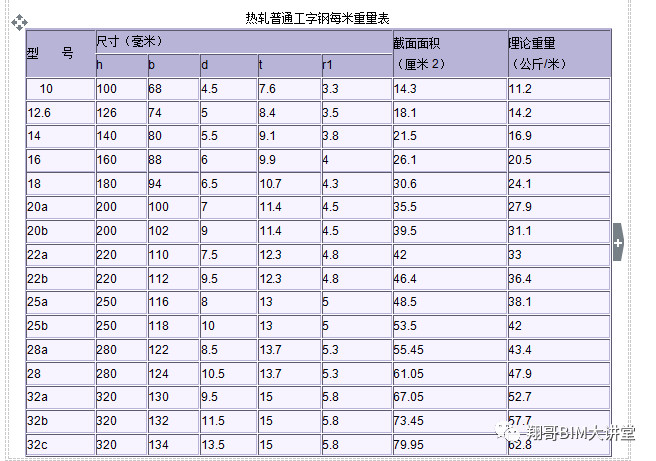

这是国标工字钢的截面参数特性及部分参数表，那么我们就以这个为依据进行模型建立，大致思路是先建立轮廓族通过放样，形成型钢。

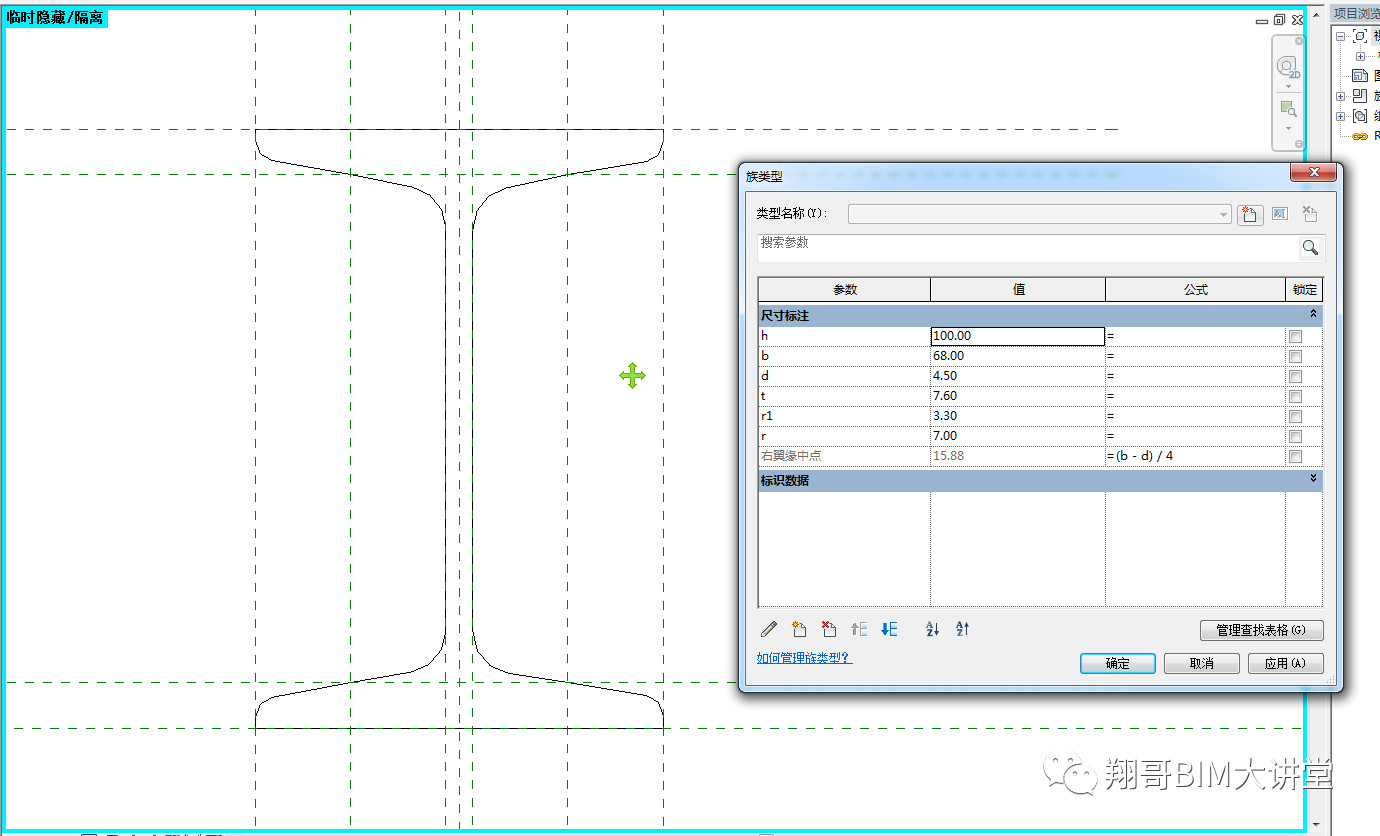

经过多次尝试我做出来了参数化工字钢轮廓族

完全按照国标参数打造。

那么问题就又来了，我们建立模型是未了做什么？是为了看着高大上还是看着像呢？我想都不是，我们做模型乃至做BIM是为了能够落地为施工、为设计、为管理等提供便捷和提前预知问题避免问题的发生。因为我在施工单位，所以当我BIM模型建立完成后，大家首先问出的问题是：计划成本部问：“”这个模型建完能出量么？” 项目经理也问：这个模型做完能出量么？”。这让我意识到一个问题大家都在关心成本这个问题，如果模型建立完成工程量也随着出来，是不是可以对加大都有益处？所以，我们建立的模型要能精准出量。如果想精准出量，那么大前提就是要精细化建模。我们都知道钢结构是有一些型钢、钢板拼凑焊接而成，阿么我们这些板、型钢的重量是正确的。那么我们模型建立出的量也就是正确的。大家也都看到了上面的表格参数中也有各种型号工字钢每米的重量，那么我们就来验证我们建立的模型是否能经的起精准出量的考验。

Revit是直接出不了重量的，只能出体积。体积乘以钢的密度就是重量，我想大家都知道。有了型钢每米的重量参数，那么我们就在Revit中绘制一米长的10#工字钢来验证下。

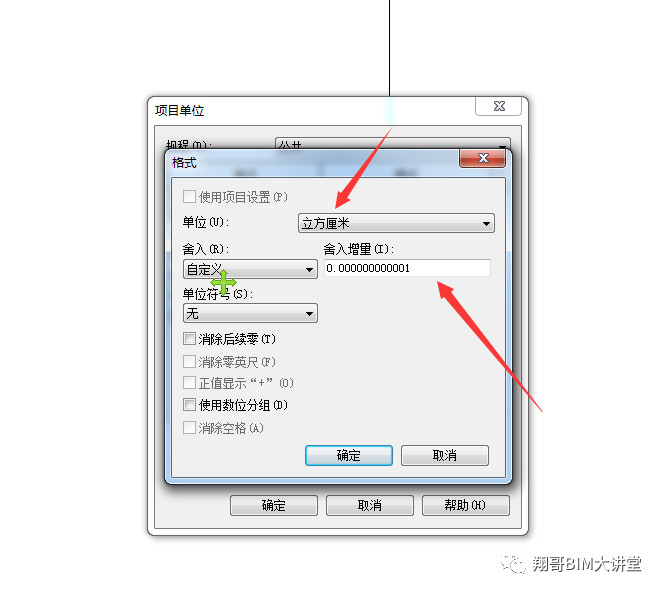

为了达到精准，我们将体积单位设置成立方厘米，将体积的精度保留小数点后12位（这也是Revit的极限）如下图所示

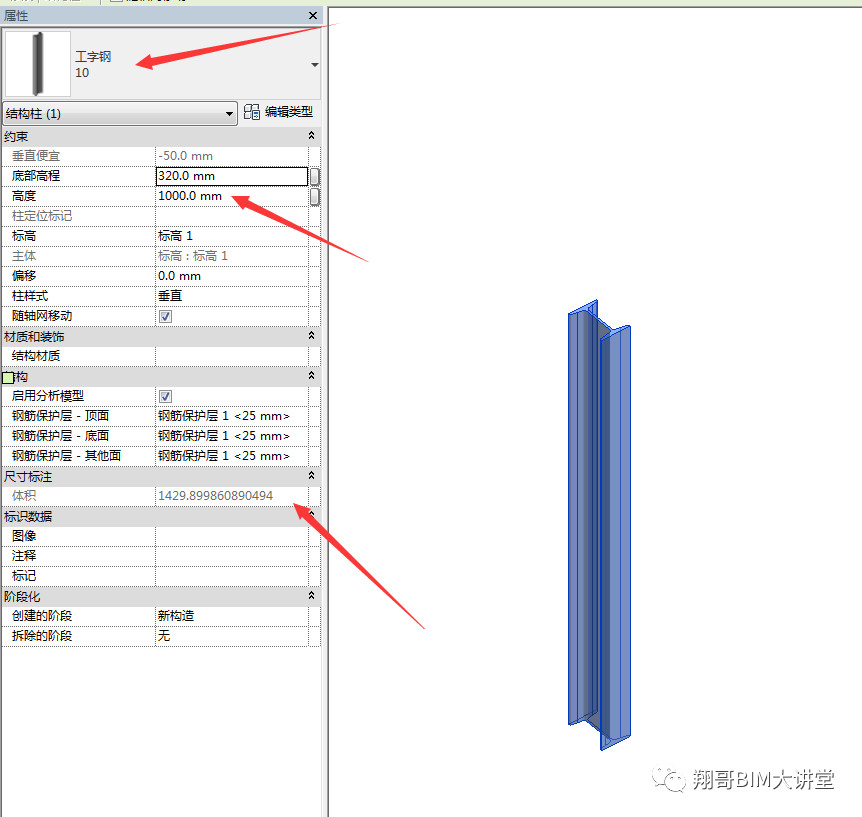

紧接着我们看看一米10号工字钢的体积是多少 如图所示

可以看出1米10#工字钢的体积是1429.899860890494立方厘米，Q345B钢的密度为：7.85立方厘米/g

1429.899860890494×7.85=11224.7139g=11.2247139kg≈11.2kg，完全可以跟国标型钢重量对上。那么我们建立的模型就没问题，也就意味着我们以后建立钢结构模型出量也没问题了。以后每建立一个型钢都要与理论重量对照，这样才能做到精准出量。

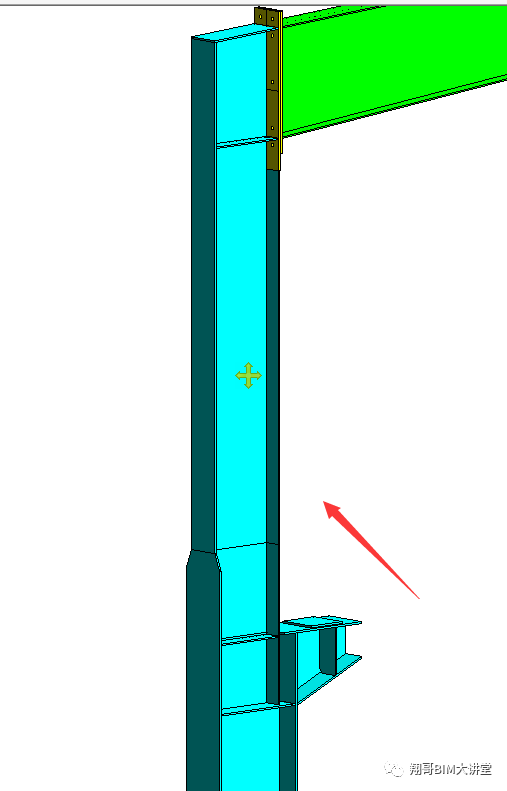

我们的第一步迈出去了，这样我想用自己打造型钢族库及参数化钢结构节点族库来做钢结构看来还是有可行性的。下次我会带来用Revit建立钢参数化牛腿钢柱节点族的效果展示，敬请期待。有兴趣的可以关注，我会不定时不太监的更新，以后也许会考虑出一个教程。这就是下次要展示的东西，参数化带牛腿钢柱节点
