今天给大家带来一篇干货满满的BIM教程——如何建立参数化桥墩模型。

桥墩结构简介

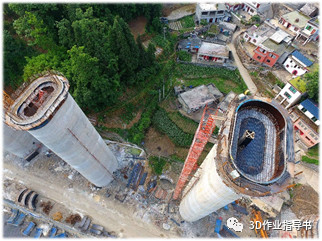

多跨桥的中间支承结构称为桥墩。桥墩分重力式桥墩和轻型桥墩两大类，也有一说为以下三种分类，实体式桥墩、空心式桥墩、桩或柱式桥墩。本文将以实体式桥墩为例介绍整体建模思路与方法。

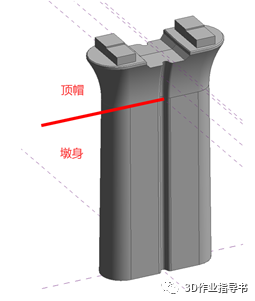

一般桥墩结构主要由顶帽、墩身组成。

桥墩建模

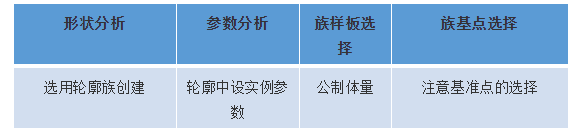

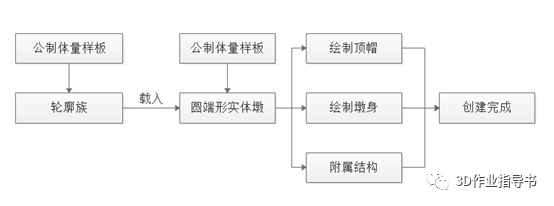

桥墩建模思路主要分为三步，首先创建参数化的轮廓族，其次建立实体墩族，在实体墩族内载入轮廓族，通过修改轮廓参数变化，最终生成完整的桥墩模型。

①创建参数轮廓族

选择<公制体量>样板，创建<轮廓>族，保存，设置单位

绘制参考平面并添加参数

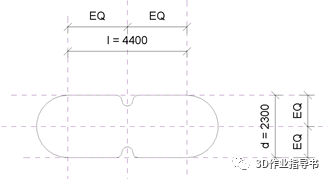

绘制墩柱轮廓

添加约束和尺寸标注

②创建实体墩族

选择<公制体量>样板，创建<圆端形实体墩柱>族，保存，设置单位

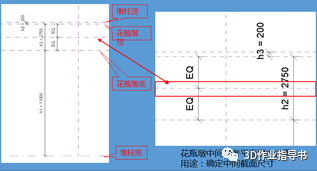

绘制参考标高、添加参数

载入轮廓，复制到相应标高，锁定

修改已知尺寸的轮廓，生成轮廓变截面，生成花瓶墩实体

③创建上部附属结构

选择顶面，生成花瓶墩上部实体模型

利用剪切功能创建顶帽上部空心形状

利用创建形状功能创建倒角和垫石

桥墩模型创建完成

总结

相对基于公制族样板创建族文件，体量建模操作相对更加灵活多变，能做到常规族所做不到的效果。此外参数化设置是桥墩族建立过程中的一个重要理念，精确合理的参数驱动极大提高了我们的建模效率，为项目的建立和应用提供便捷。

文章来源：3D作业指导书

作者：龙道杰、王步云
