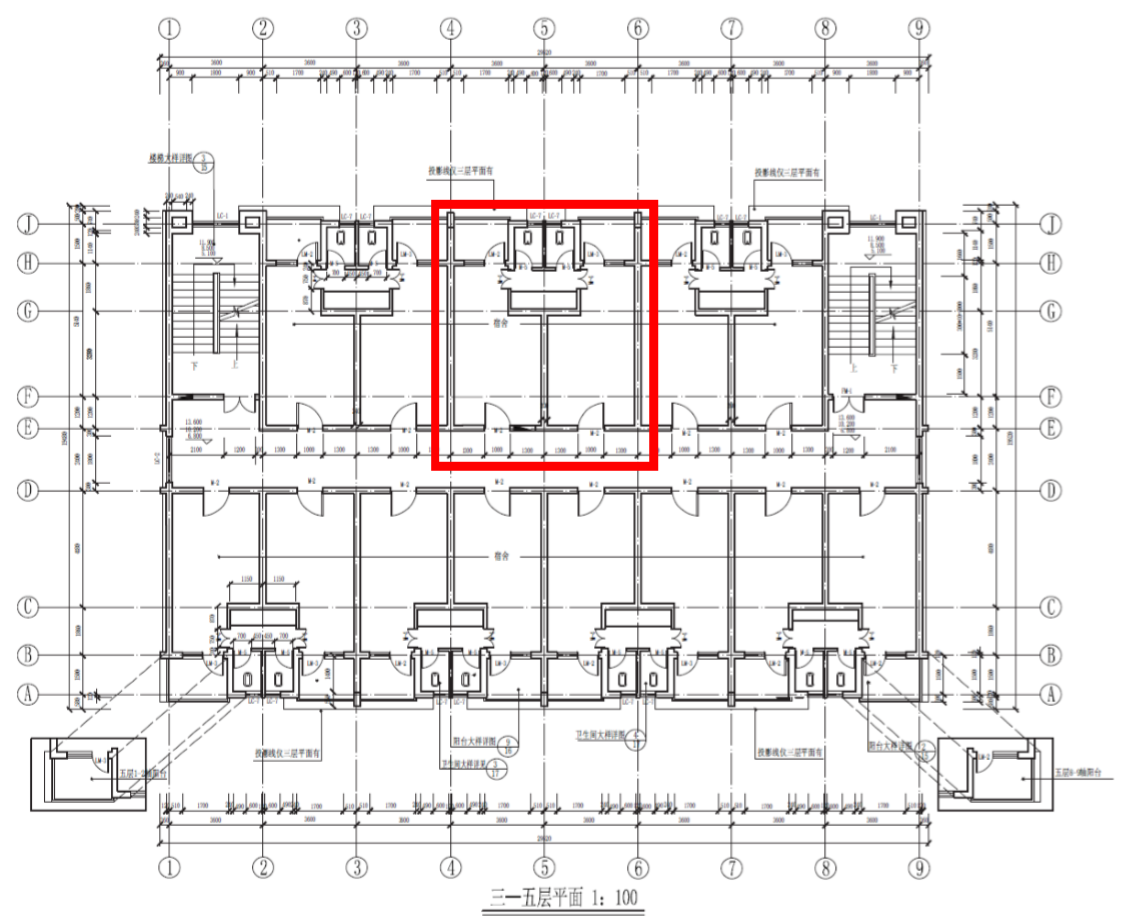

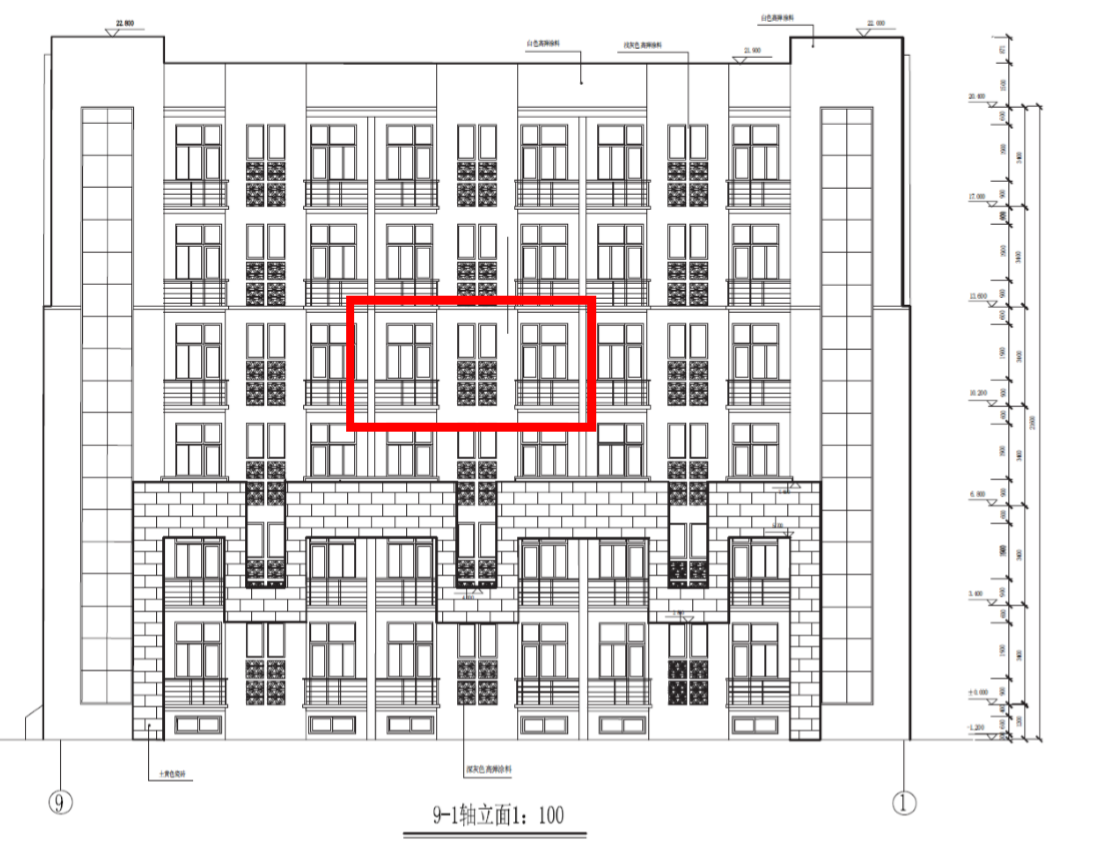

根据以下二维图纸，完成其中红色圈出的两间房的建模：

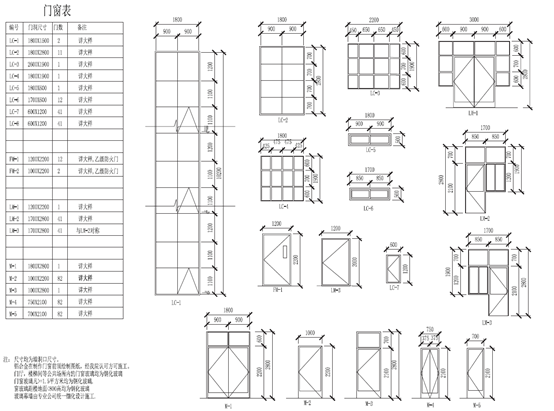

以下是门窗的式样图：

平面图中两个房间中的卫生间是通的，考虑到使用中可能不方便，因此将其分开。

用Revit建模的效果如下：

绘制中的注意事项：

1.绘图的时候要在四个立面索引符之间进行绘图，不然在对应的立面图里会无法显示你绘制的图。

2.标高要先设置出来，标高是后期设置约束条件的依据之一。

3.门窗，要注意离地高度，顶部高度约束条件的设置，避免绘制的门窗不在当前楼层显示。

4.墙体新建的时候要注意底部约束以及顶部约束的设置，避免绘制出的墙体超出了当前楼层层高的限制，或者把墙体绘制到了其他楼层。

5.栏杆扶手的高度设置不得超过本层层高。

绘制步骤：

1.新建项目

2.设置标高

3.绘制轴网（载入CAD图纸链接）

4.新建墙体（绘制墙体）

5.新建门窗（布置门窗）

6.栏杆绘制

7.楼板绘制

01新建项目

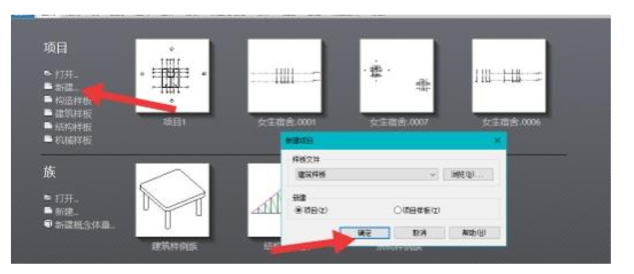

新建→样板选择→新建方向选择

02标高设置

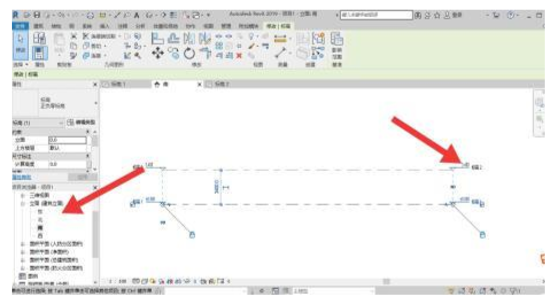

双击进入一个立面图→双击修改标高

03绘制轴网

建筑→轴网→编辑类型→修改末端长度→绘制

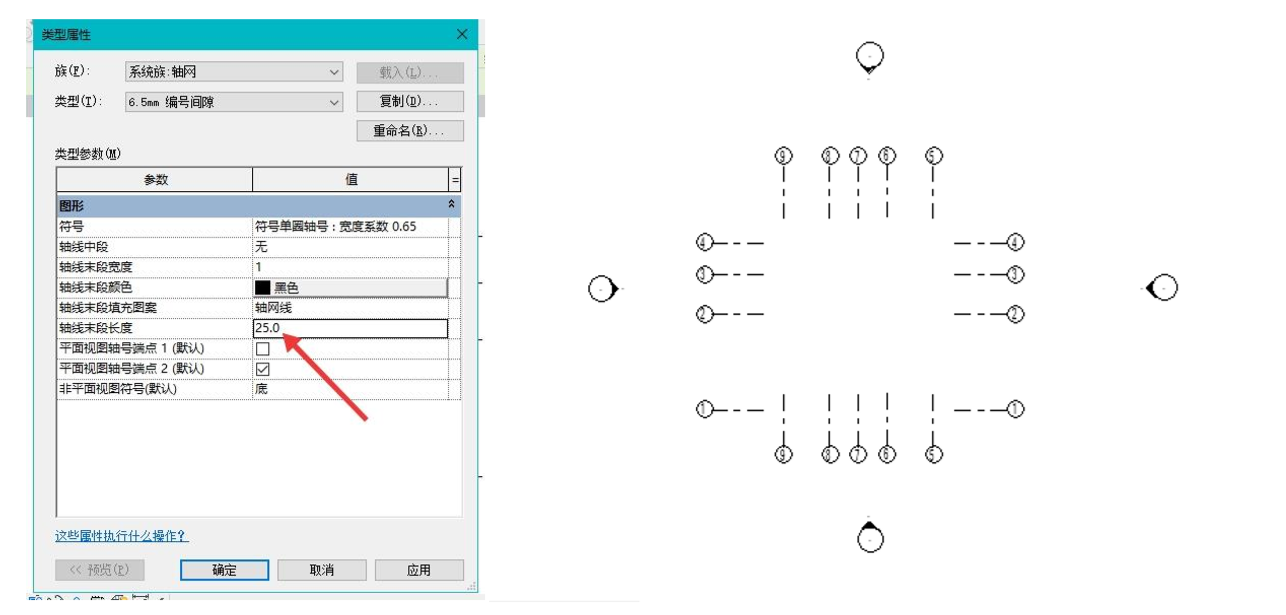

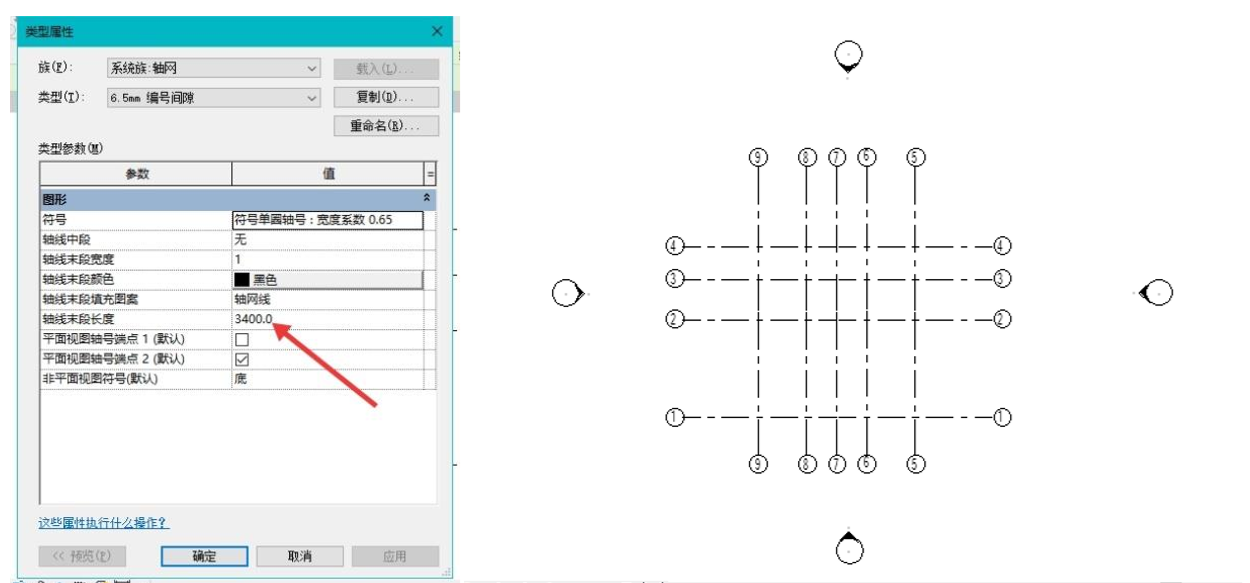

不同末端长度的设置，显示效果如下：

04绘制墙体

编辑类型→复制→修改名称→修改尺寸→布置

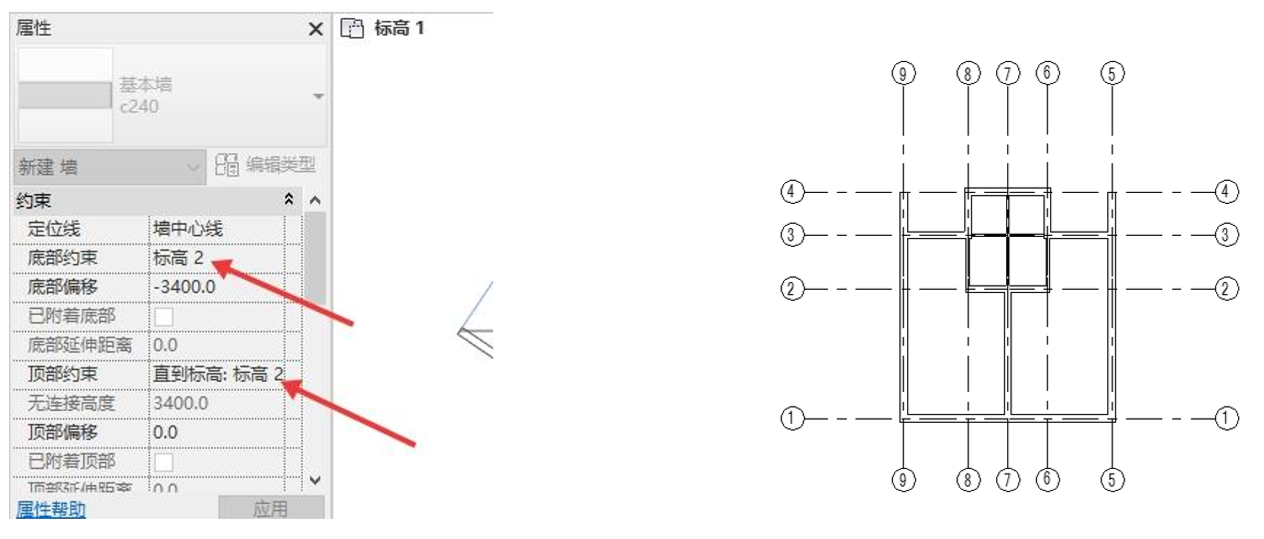

以下分别是约束条件设置错误以及正确之后出现的情况：

①设置错误：

②设置正确：

05绘制门窗

插入族→选择类型→编辑类型→复制修改名称→修改尺寸→布置门窗

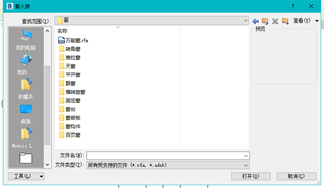

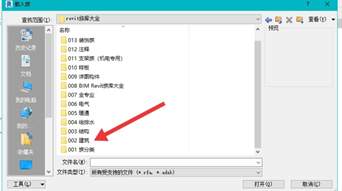

①插入族

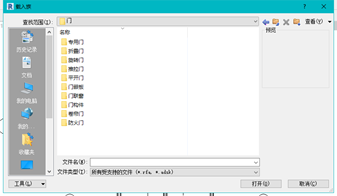

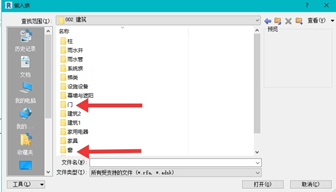

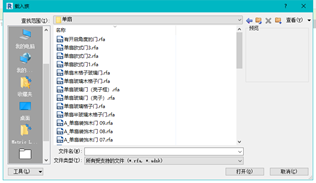

②选择类型

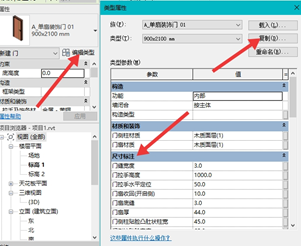

③编辑类型，重命名，修改尺寸

④约束条件的设置

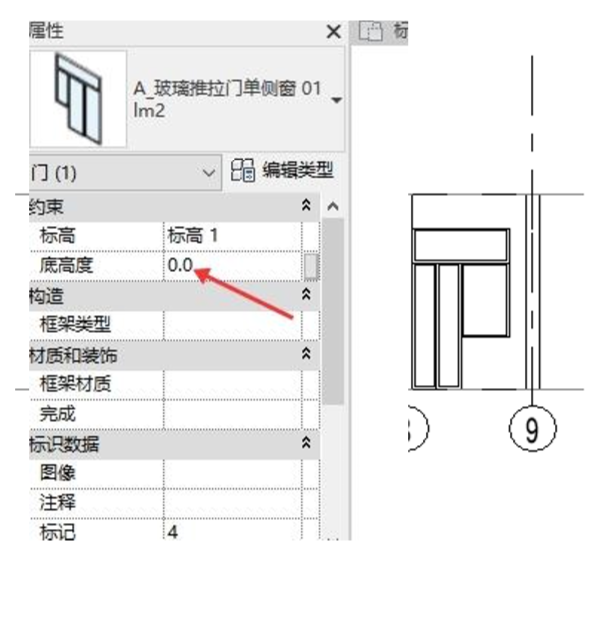

错误的设置：

正确的设置：

整个门窗布置完成：

07绘制栏杆扶手

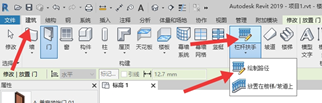

建筑→栏杆扶手→绘制路线→编辑类型→设置高度→直线绘制→勾选完成绘制

编辑类型

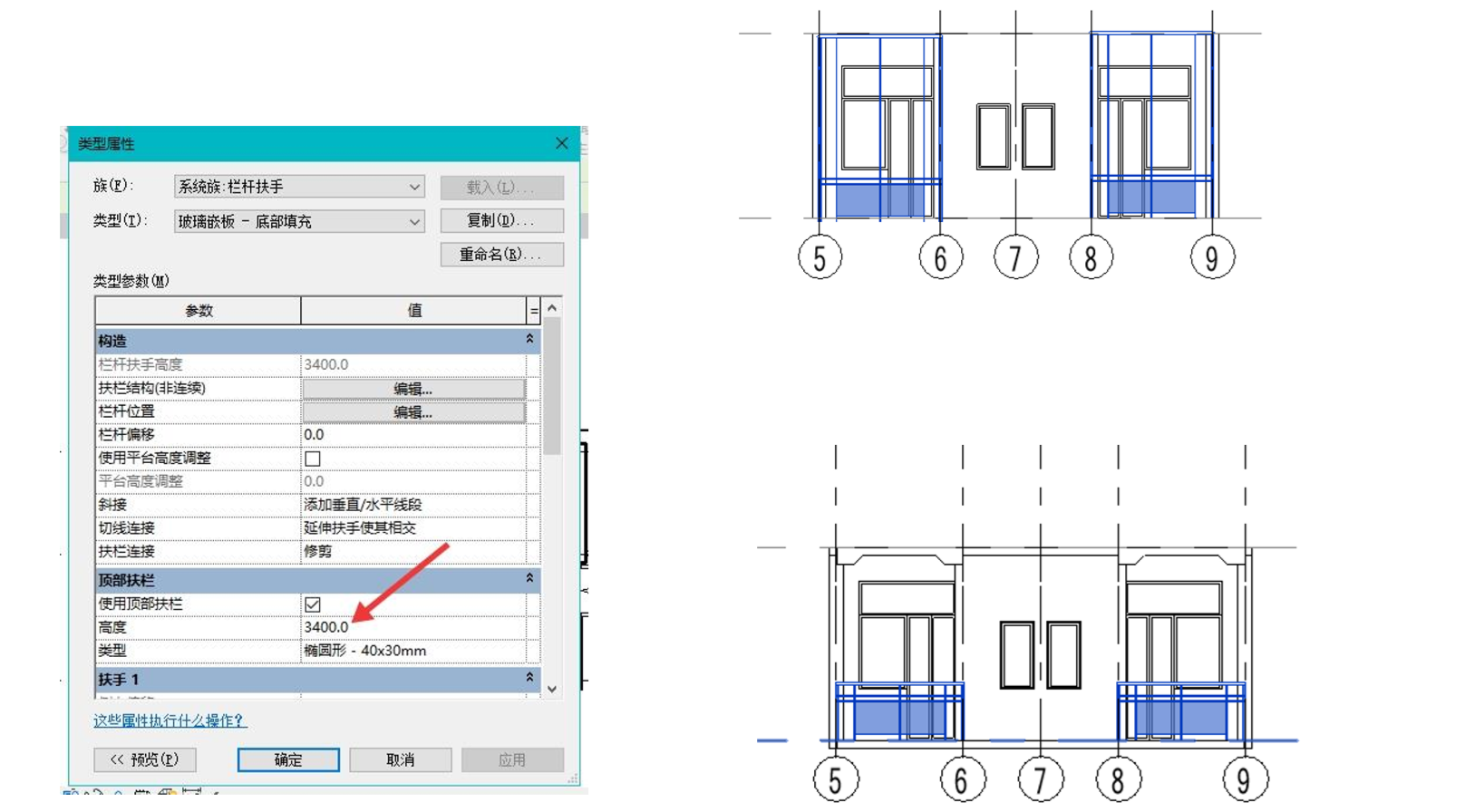

设置高度过高：

设置高度合适：

直线绘制路线：

勾选完成绘制：

出图：

08绘制楼板

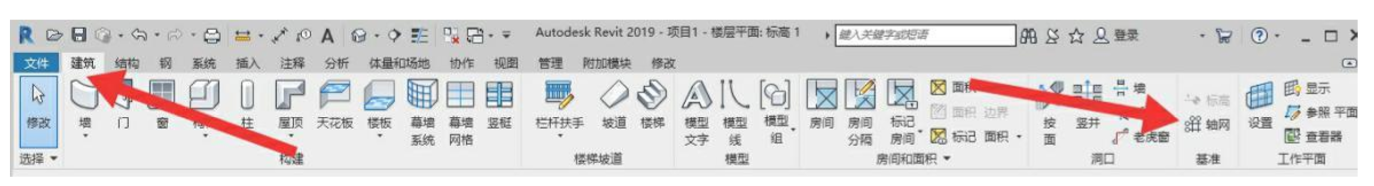

建筑→楼板→边界线（绘制工具）绘制→勾选完成绘制

绘制：

上下楼板绘制完成：
