Revit在颜色显示方面有自己独特的自定义机制，这使得我们在复杂综合管线净高分析方面利用颜色这个功能来检验我们的工作成果是否合格，同时保证了我们工作内容的规范化。

一、视图分类　

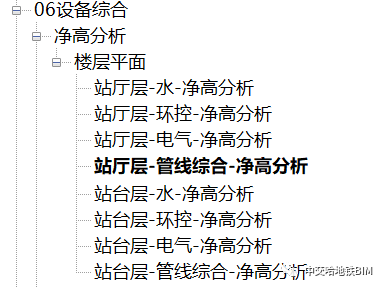

首先创建一个新的净高检查的楼层平面图，我们通过“复制视图：复制”的方式创建，并将其重命名为“楼层-专业-净高分析”。分别三个专业和一个管综专业分析。

二、净高分析

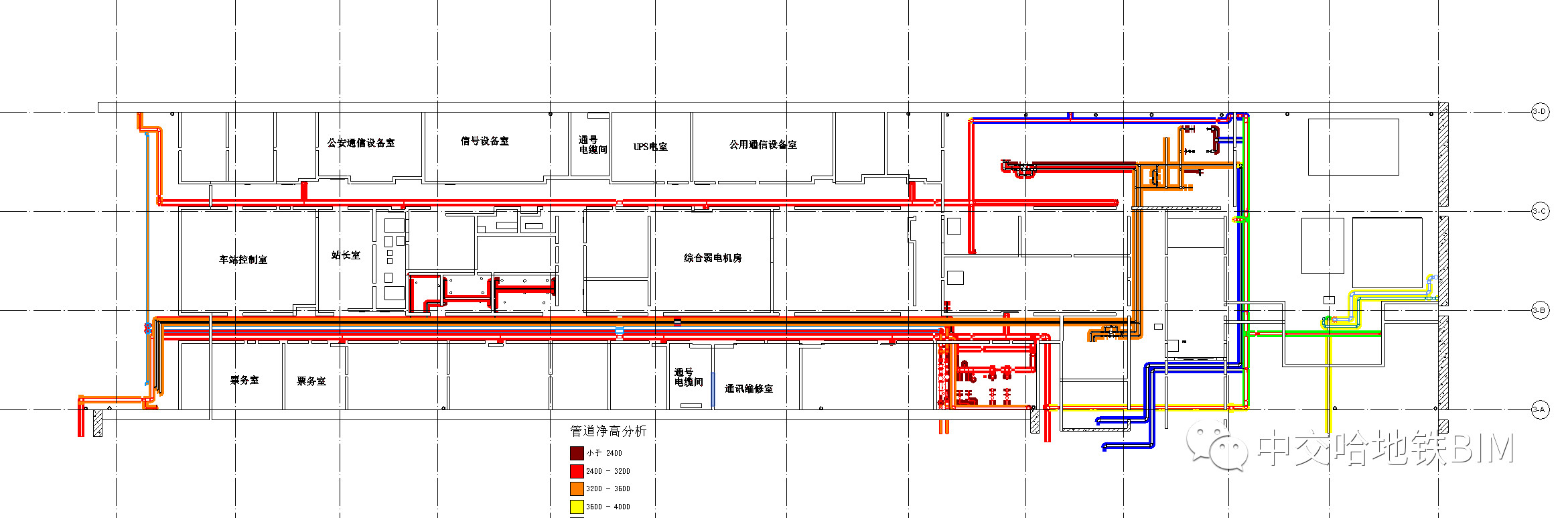

1、管道净高分析

在分析-颜色填充中选择管道图例、颜色填充图例

管道颜色编辑方案及各标高定义 根据各车站自行定义（有部分车站标高调整的）

颜色高度设置（按每个站实际情况进行设置）

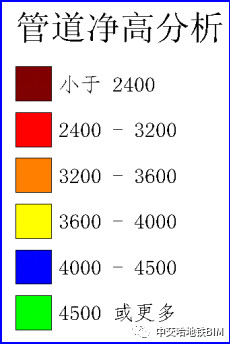

小于2400    颜色：128,0,0

2400-3200    颜色：255,0,0

3200-3600    颜色：255,128,0

3600-4000    颜色：255,255,0

4000-4500    颜色：0,0,255

4500或更多  颜色：0,255 ,0

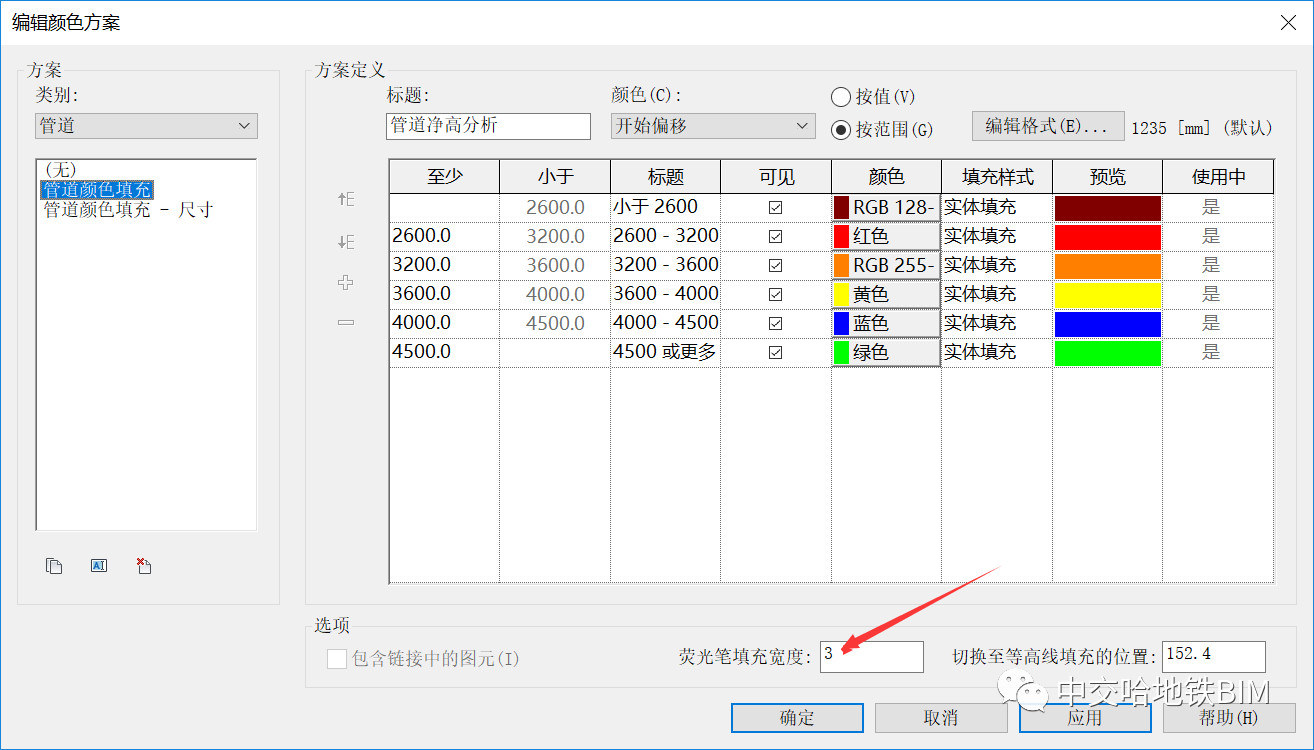

管道荧光笔填充宽度为3，颜色选择开始偏移选项，其他选项默认即可。

整体出图效果过滤器设置只显示管道系统及墙体、房间名。

详细程度：精细   视觉样式：隐藏线

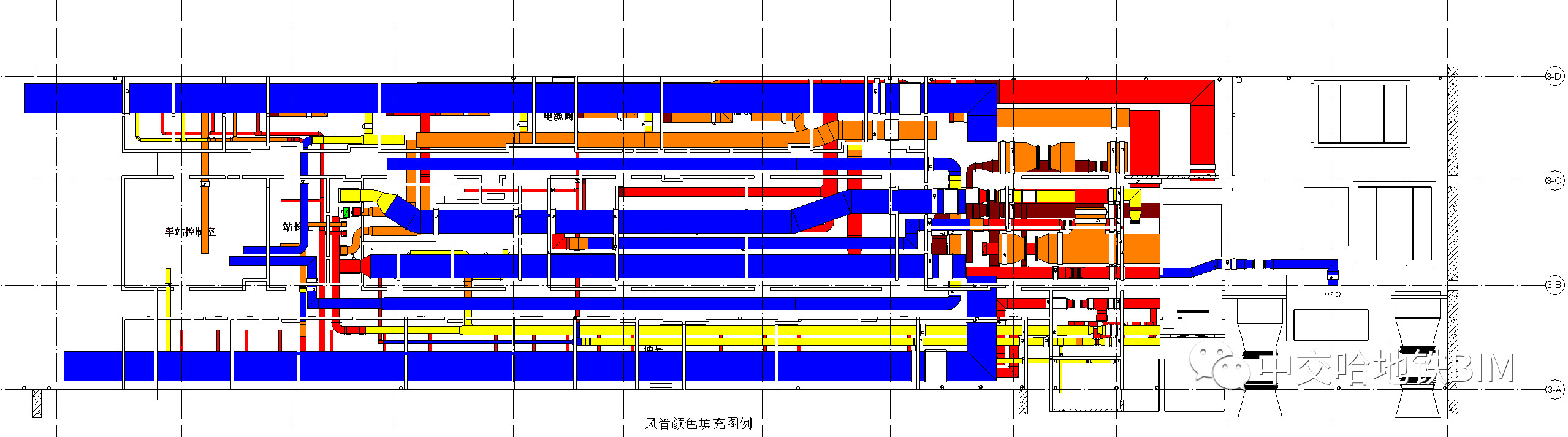

2、风管净高分析

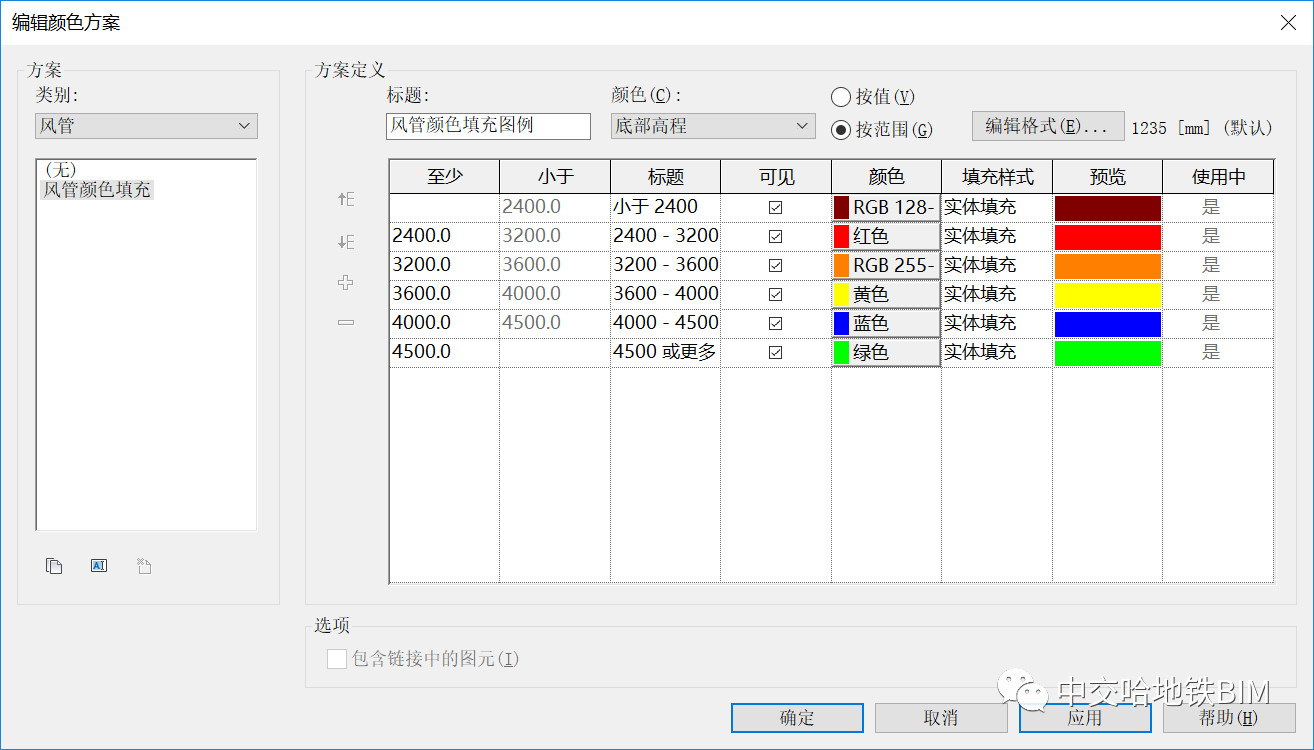

在分析-颜色填充中选择管道图例、颜色填充图例

管道颜色编辑方案及各标高定义 根据各车站自行定义（有部分车站标高调整的）

颜色高度设置（按每个站实际情况进行设置）

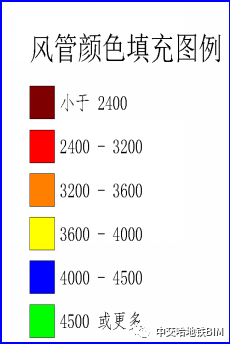

小于2400    颜色：128,0,0

2400-3200    颜色：255,0,0

3200-3600    颜色：255,128,0

3600-4000    颜色：255,255,0

4000-4500    颜色：0,0,255

4500或更多  颜色：0,255 ,0

颜色选择底部高程选项，其他选项默认即可。

整体出图效果过滤器设置只显示管道系统及墙体、房间名。

详细程度：精细   视觉样式：隐藏线

3、桥架净高分析

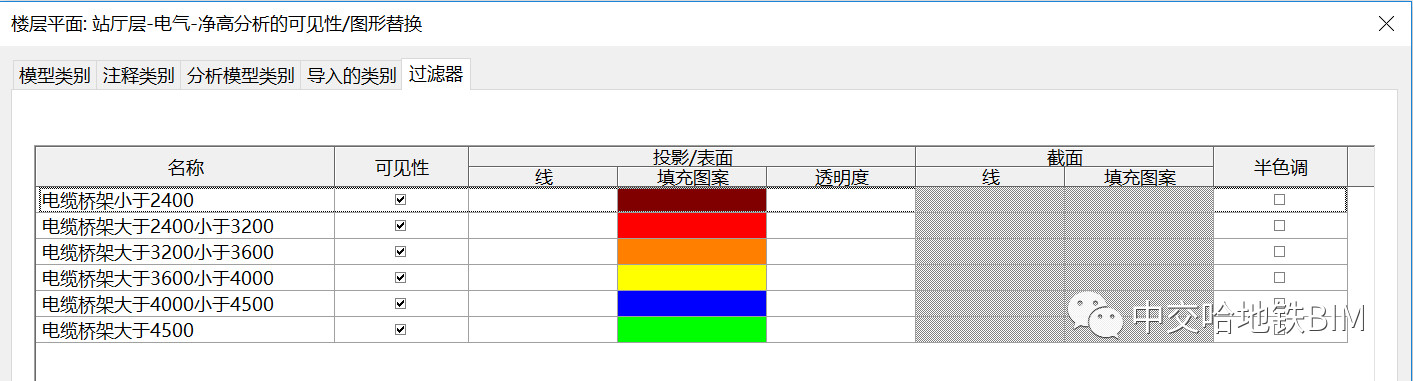

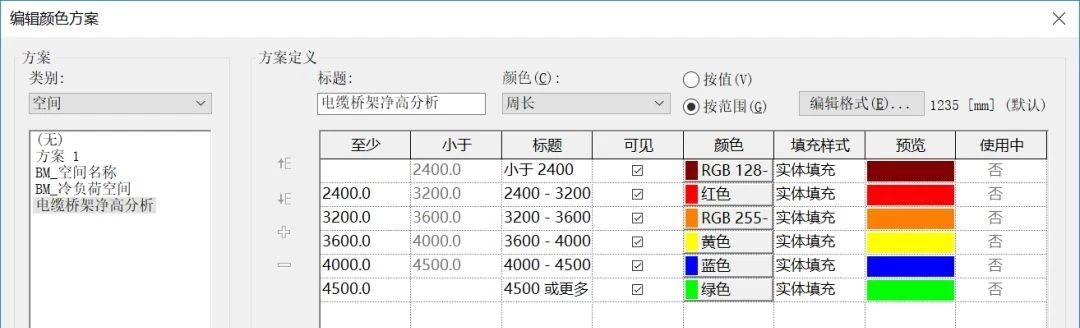

由于桥架净高分析在软件本身没有相应设置，此处采用过滤器设置；

颜色编辑方案仍旧按照风管和水管一样设置（此处只是为了提供图例，没有实际设置功能）

桥架颜色高度设置（按每个站实际情况进行设置）

小于2400    颜色：128,0,0

2400-3200    颜色：255,0,0

3200-3600    颜色：255,128,0

3600-4000    颜色：255,255,0

4000-4500    颜色：0,0,255

4500或更多  颜色：0,255 ,0

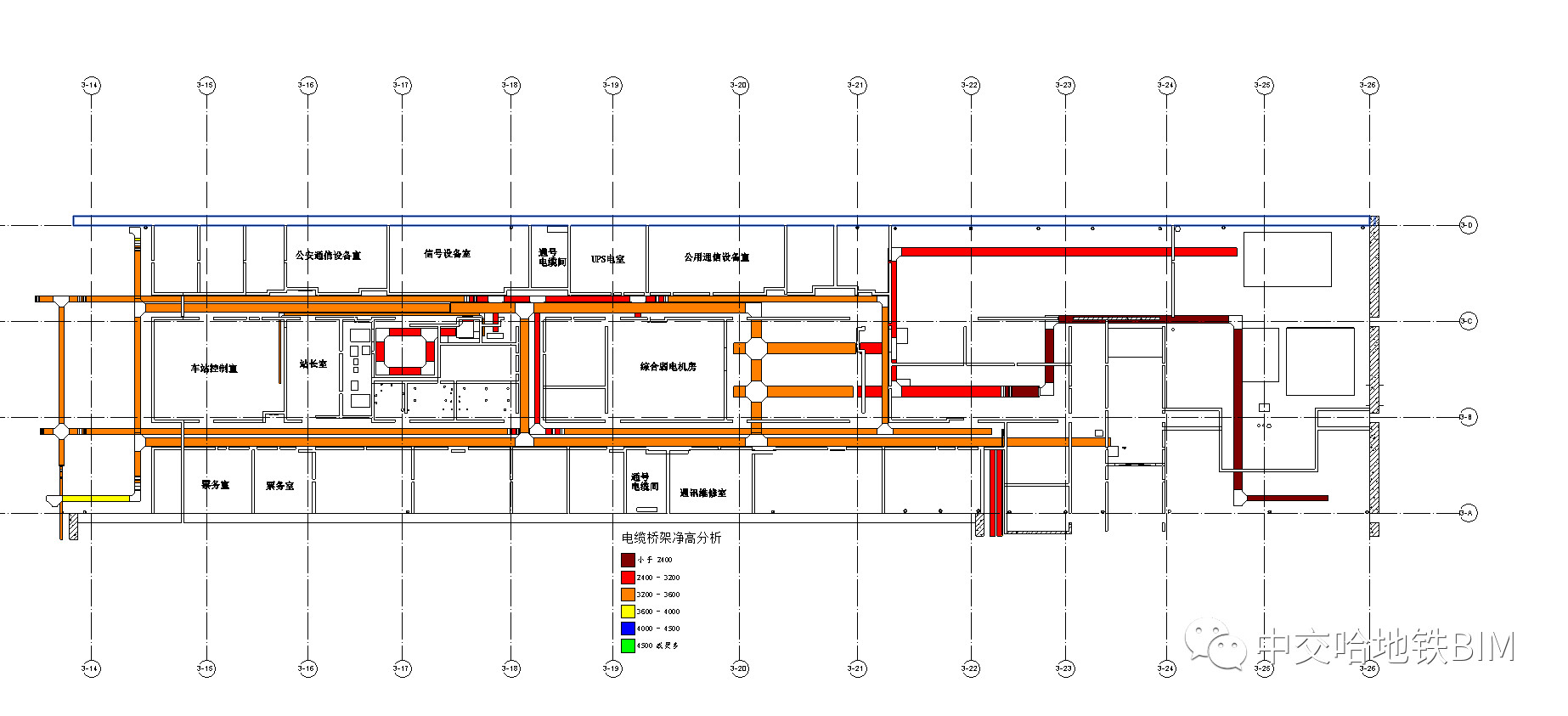

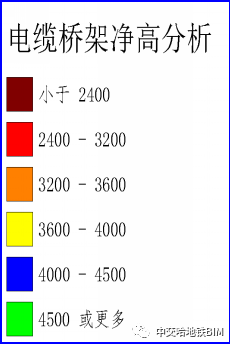

整体出图效果

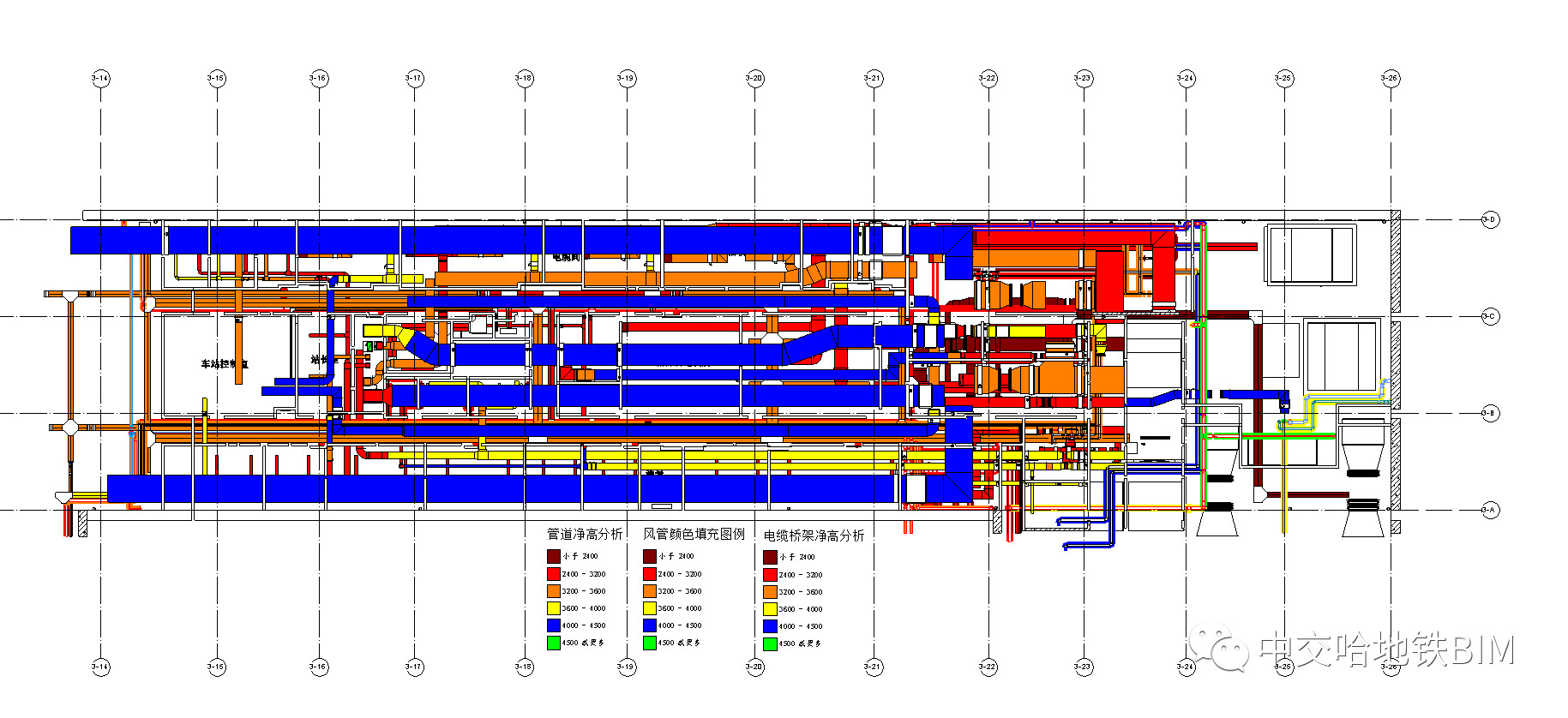

4、综合净高分析，设置与以上相同，仅在视图可见性上风水电专业同时可见。

注：

1、净高分析视图不可在同一系统中同时添加过滤器和颜色分析，过滤器在软件中为最高优先级，只有桥架可设置过滤器，水以及环控系统勿设置。

2、墙体截面无填充图案解决方法是设置视图范围时要稍低于墙体高度。

3、颜色分析荧光笔宽度可根据实际模型具体调整。
