最近有很多同学问我，预留洞在平面图上经常看不见，而且不好显示及标注。

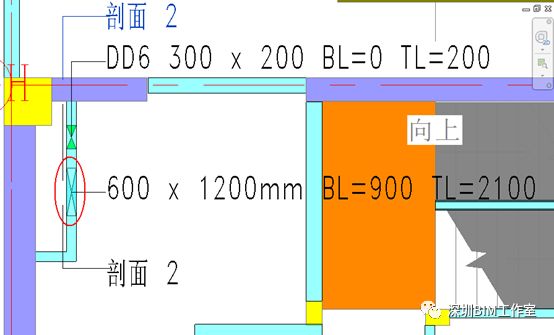

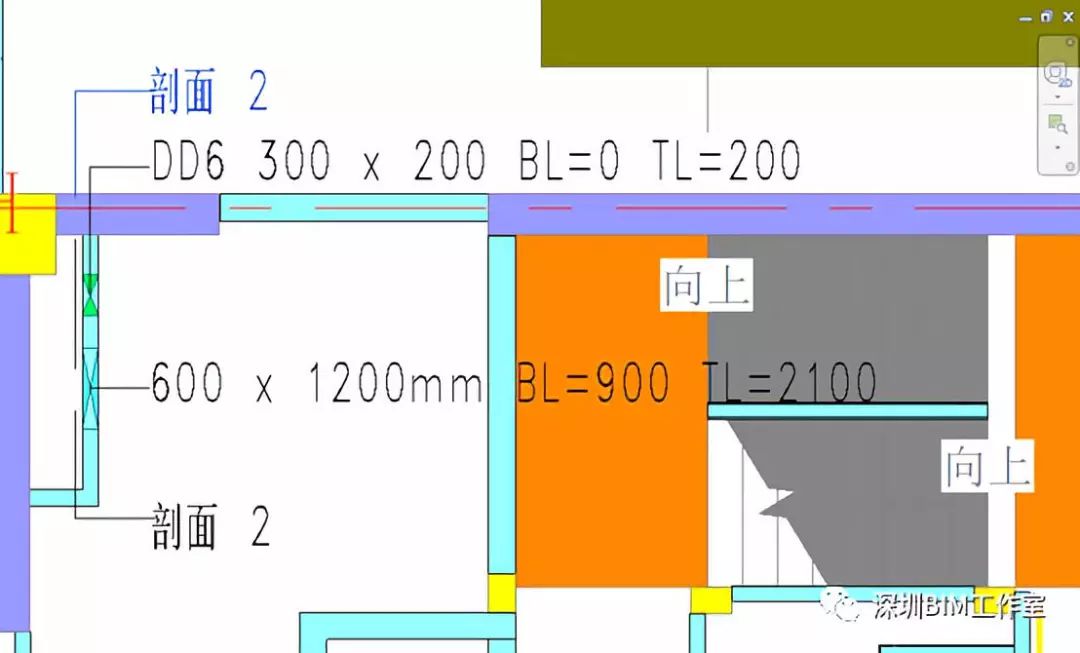

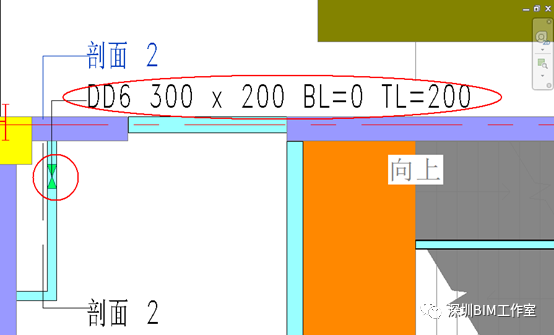

嗯，这种问题大家都遇到过，不要着急，征求了多个人的意见，大家一致认为这种表示方法比较完美，请看下图：

当大家看到这张图的时候，大家第一反应是，怎么弄出来的，这个样子才是我需要的效果……

不急，接下来小编将带领大家把这个步骤一步一步的完成。

第一步：分析

分析注释：DD6(洞口编号) 300x200（尺寸）BL(底标高) TL（顶标高）

根据我们常规经验，revit墙上开洞，并没有具备这么多信息，那我们怎么办呢？不要着急，想想你会不会放置门窗，门窗是不是有基本尺寸，是不是有底标高顶标高，是不是…….    是不是完全可以满足我们的条件，哈哈，到现在应该懂了吧

第二步：实施

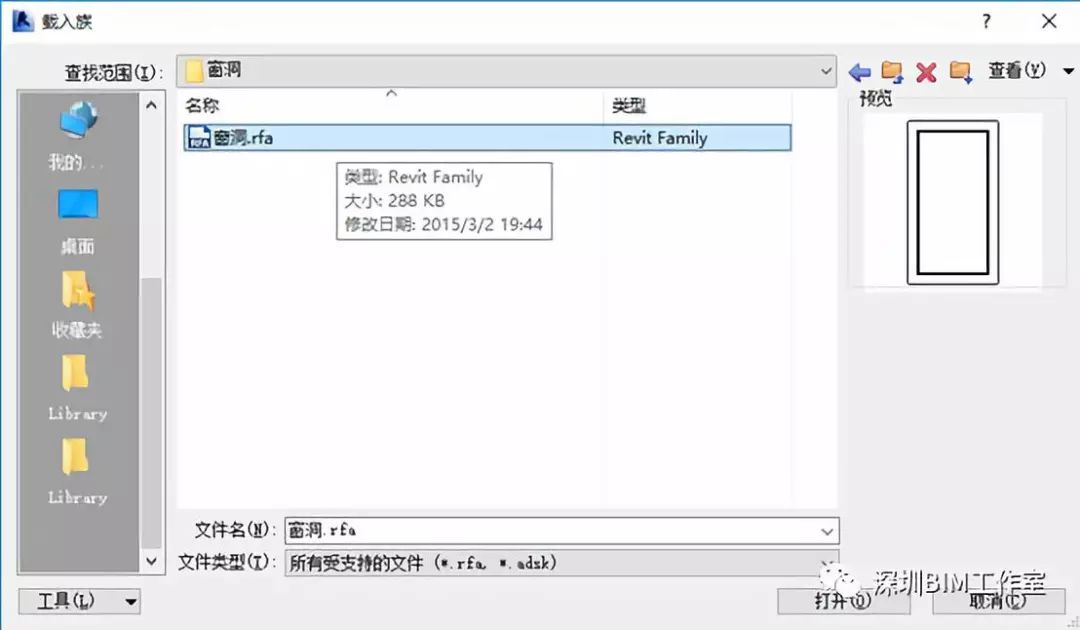

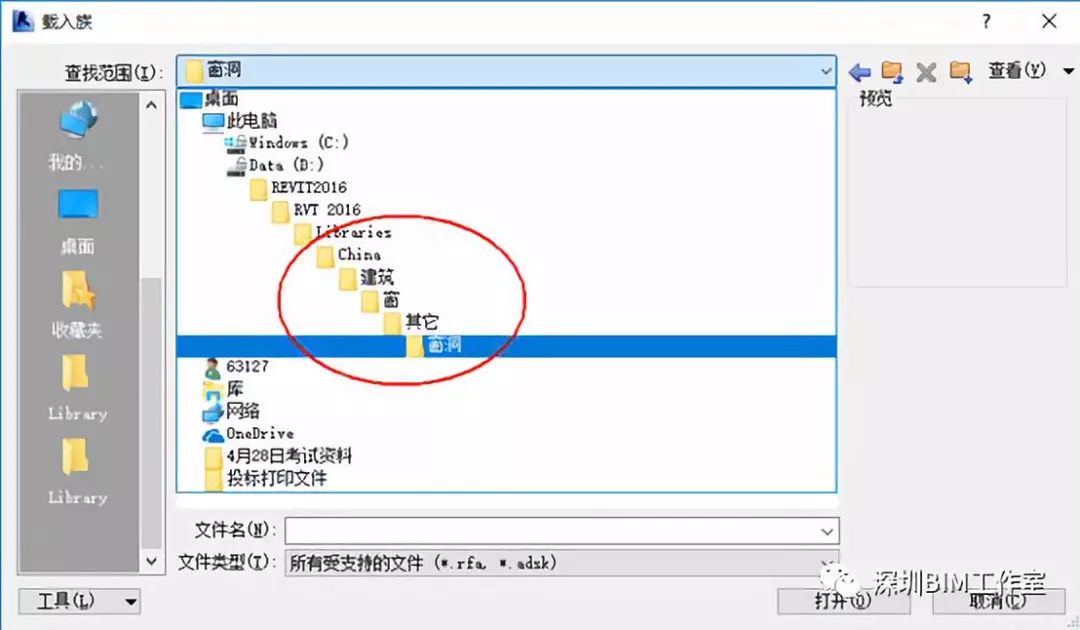

在墙上先放置一个窗洞，窗洞族位置在插入——载入族

我们从预览窗洞族就可以看到，这个窗洞族还有窗框（需要编辑族删掉）

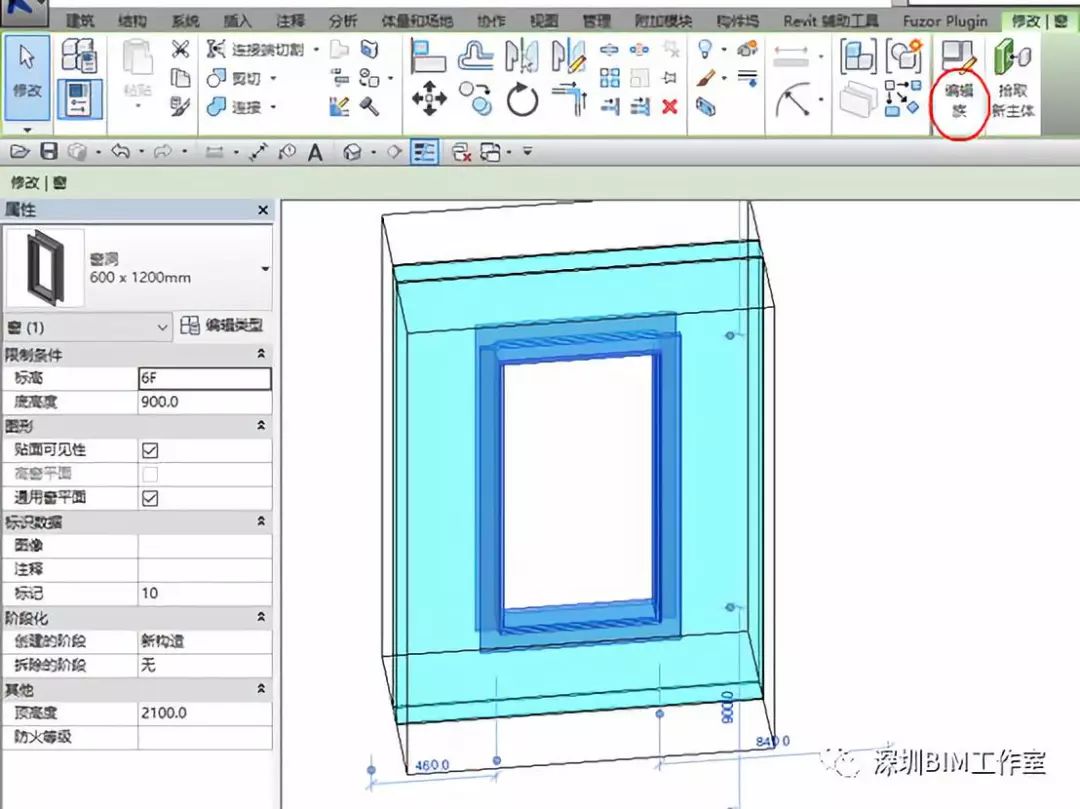

将窗洞族放置于墙上，选中窗洞族，编辑族，在三维里删除窗框

选中窗框删掉

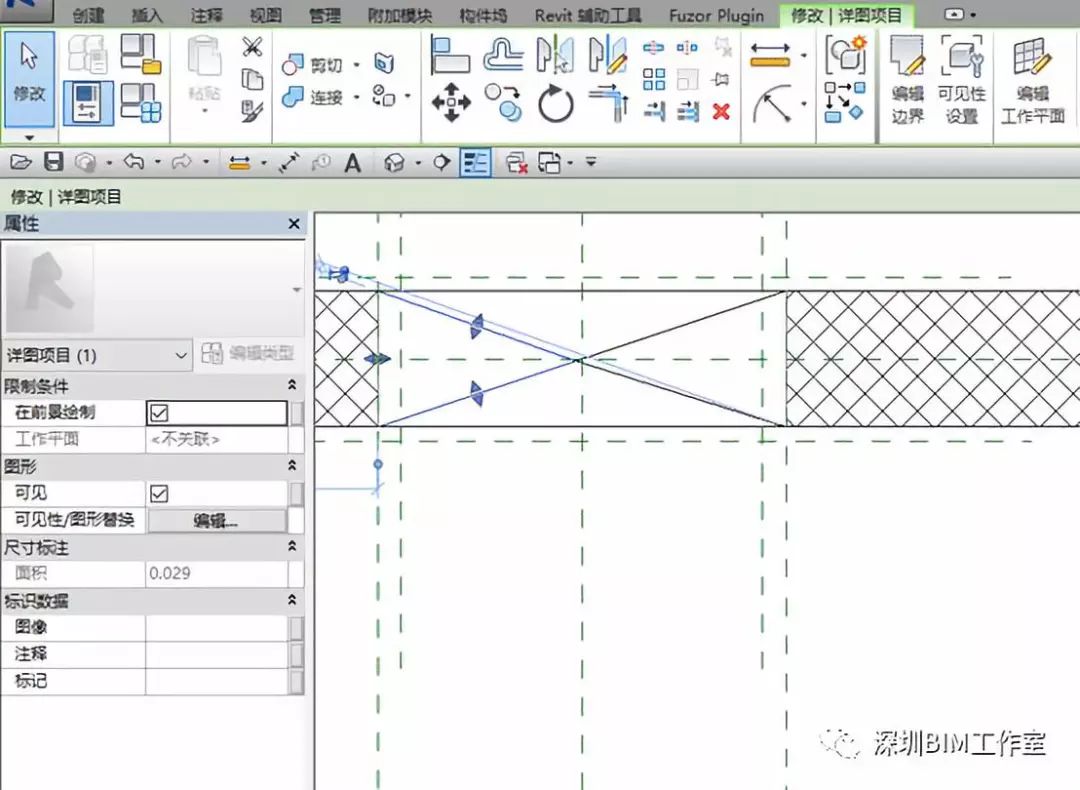

接下来给窗洞加一个平面填充，在楼层平面——参照标高视图，注释选项卡上给窗洞加一个阴影遮罩。

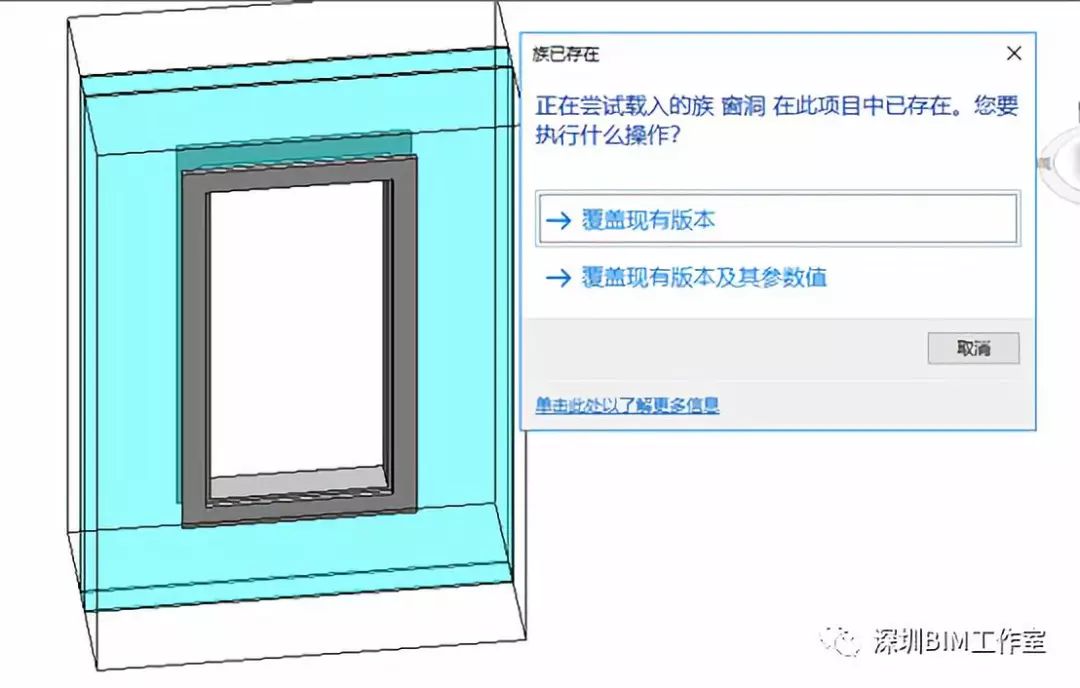

载入到项目中，覆盖版本及其参数值

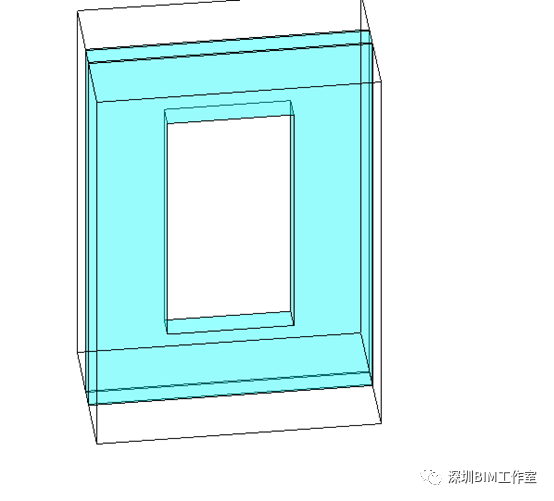

三维视图效果

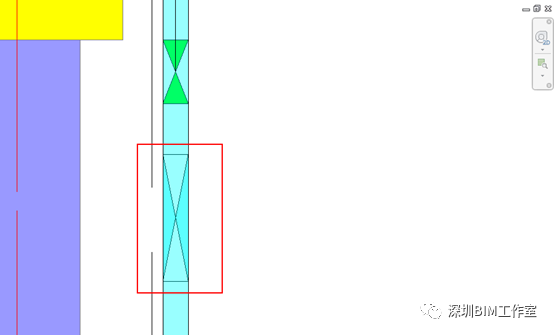

平面视图效果

接下来就是注释窗洞族了，在注释选项卡——按类别标记

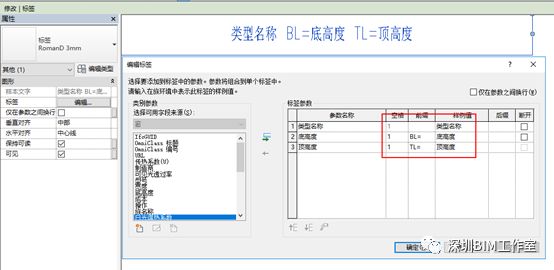

标记族里的设置如下图：

第三步：检查修改

问;为什么在窗洞族在平面上没有三角颜色填充？

答：需要做一个窗洞的过滤器，给它人为添加颜色

问：墙体有时也会遮挡窗洞怎么办？

答：在视图可见性设置，模型类别里给墙添加一点透明度

问：为什么有时候窗洞全是填充，而不是三角填充

答：试图范围里的切剖面正好切到了窗洞

本次的讲解就到这里

很惭愧，只是做了一点微小的工作。
