本文主要以“墙体”为例，讲解各图元在Revit中从绘制、修改、出图及提量等应用的全过程。其他图元可以参照此文章。

一、“墙”的绘制

1. “墙”命令：知道图元所属的专业类型，就可以到相应的选项卡中找到其命令

 结构选项卡

 结构选项卡

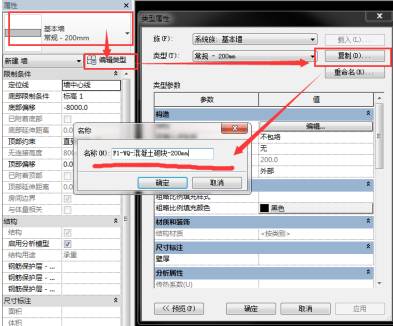

2. “墙”的参数：参数设置一般会出现在两个位置，“属性栏”与“选项栏”。具体图元参数在“属性栏”的“编辑类型”中设置。

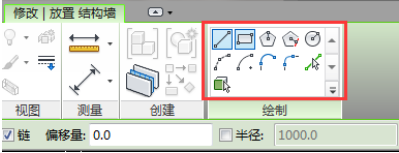

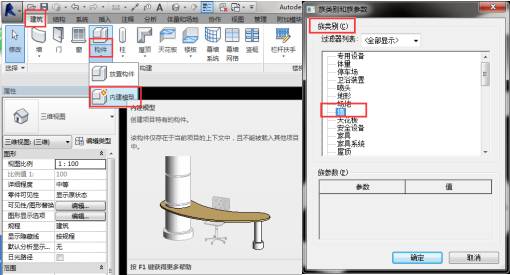

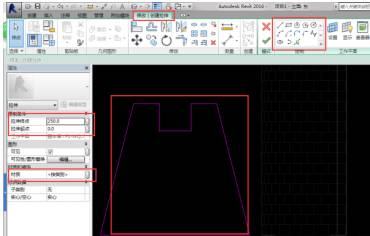

3. “墙”的绘制：在项目中绘制图元的方法有两种，图元命令和内建模型。可以绘制多种形状。

二、“墙”的可见性

通常绘制好图元却没有显示在绘制界面中有以下几种方法：

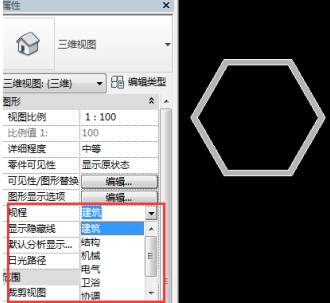

1. “规程”的调节，选择建筑或者协调

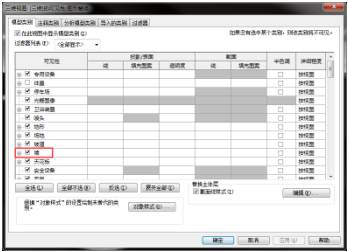

2. 如规程无误，再调节“可见性”

3. 看看是否被“隐藏”或者“隔离”

4. 平面视图中有时还与“视图范围”有关

三、“墙”的三维及平面表达

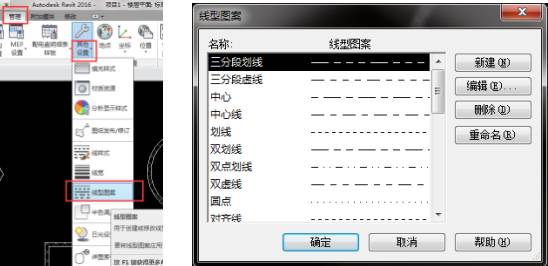

1.线型：线型图案在管理选项卡中其他设置里，可以新建。

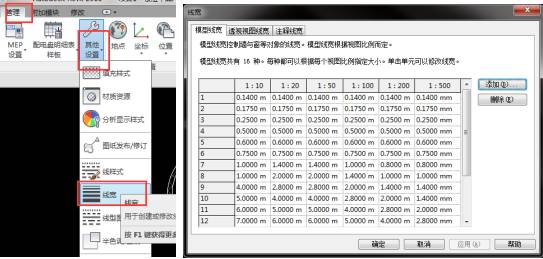

2. 线宽：线宽的位置与线型图案相同。可以新建比例下的线宽，也可直接修改线宽。

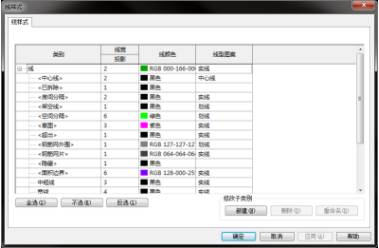

3. 线样式：里面主要是对项目中不同类别的线的线宽、线型及颜色的设置，如中心线等。

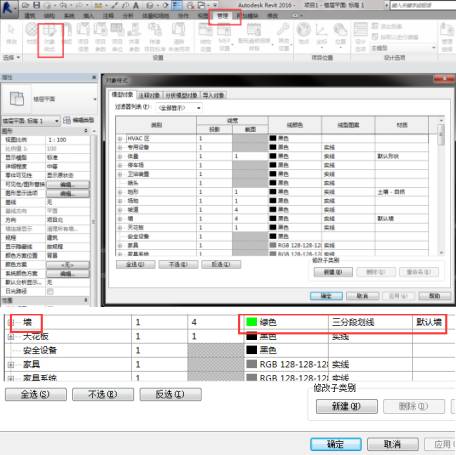

4. 对象样式：在管理选项卡中，主要是对模型图元的线宽、线性图案及颜色的设置。材质也可以在其中设置。

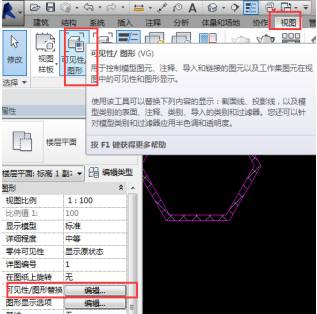

5. 可见性设置：平面视图中，在视图选项卡中，或者属性栏中选择。

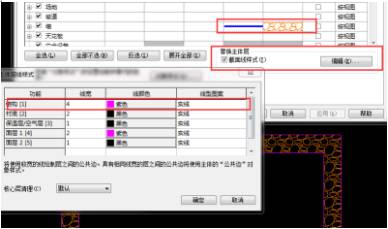

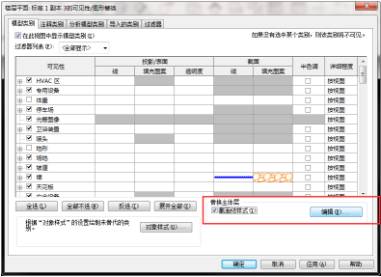

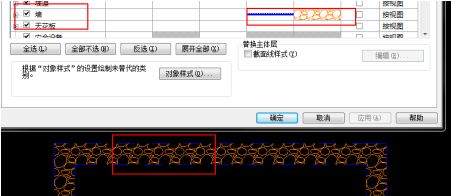

6.截面样式：平面视图中，在可见性设置右下方，勾选之后命令启动，设置好应用之后，主体层的线宽、线型及颜色都会发生变化。

7.标注：一般是对模型的尺寸、高度、角度等的标注，在注释面板下尺寸标注栏有其对应的命令，对于材质标记和文字标记在此选项卡

8.填充：除了可以利用可见性与图元本身自带的截面填充和图案填充之外，也可以在特别的位置直接在平面图中进行填充。

四、“墙”的工程量提取
