创建
我们打开REVIT—族—新建—公制结构柱即可。
旋转
此处用到新的构图方式—旋转，旋转里面又有轴线和边界线，利用轴线做出旋转中心，边界线绘制一个旋转面。
画弧
边界线再此处需要截断然后再往下画删除中间段再用半径弧连接
圆弧
此图出现两处需要圆弧来连接的，我们现在下面做一个圆，内部紧贴下处（连接下文）
圆弧
下面的圆需要用剪切快捷键SL对它进行剪切，最后得出弧边，完成后确认旋转
柱体
我们做好了柱脚，那么接下来就是这个柱体了，这个用到之前的方法—拉伸，再平面内做个圆，再拉伸就行了。
空心
这里我们需要给这个柱子加点装饰比如用这个—空心形状，做出雕刻的柱体。
矩阵
这里我们又用到新的工具—矩阵排列，矩阵排列中可以选择径向排列，也就是这次制作使用的核心工具。选择排列的对象—对话框点击地点选择围绕中心—选择起点—选择终点—输入需要排列的个数—完成，最后再用MM镜像快捷键对称完成雕刻。
封顶
此处用到之前所学的方法，先用RP轴线快捷键做出对称轴，在对柱脚进行对称做出顶。
完成

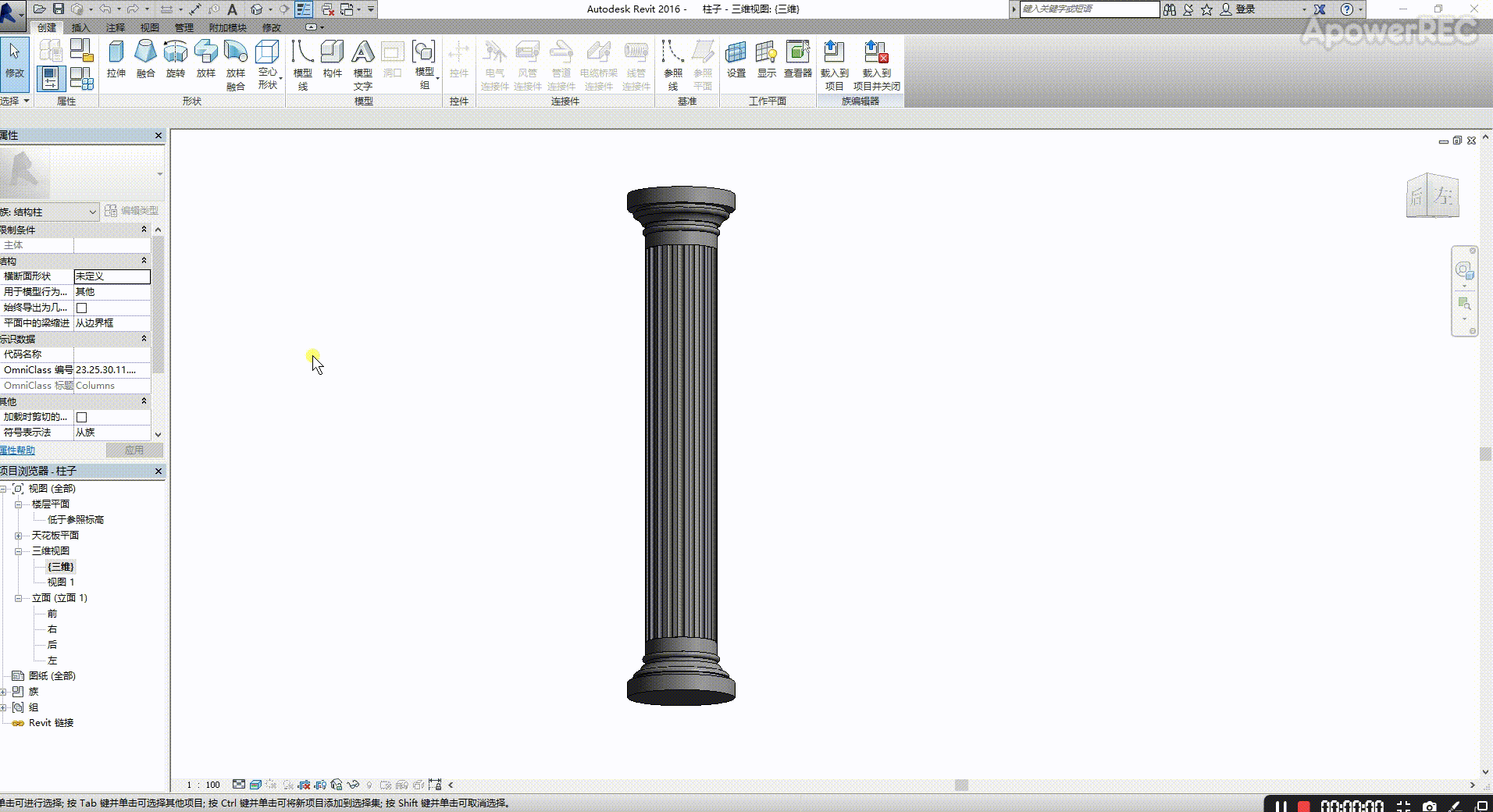

制作完成
